Utilisation odomètre Geo&Terratrip 202 V4, V5

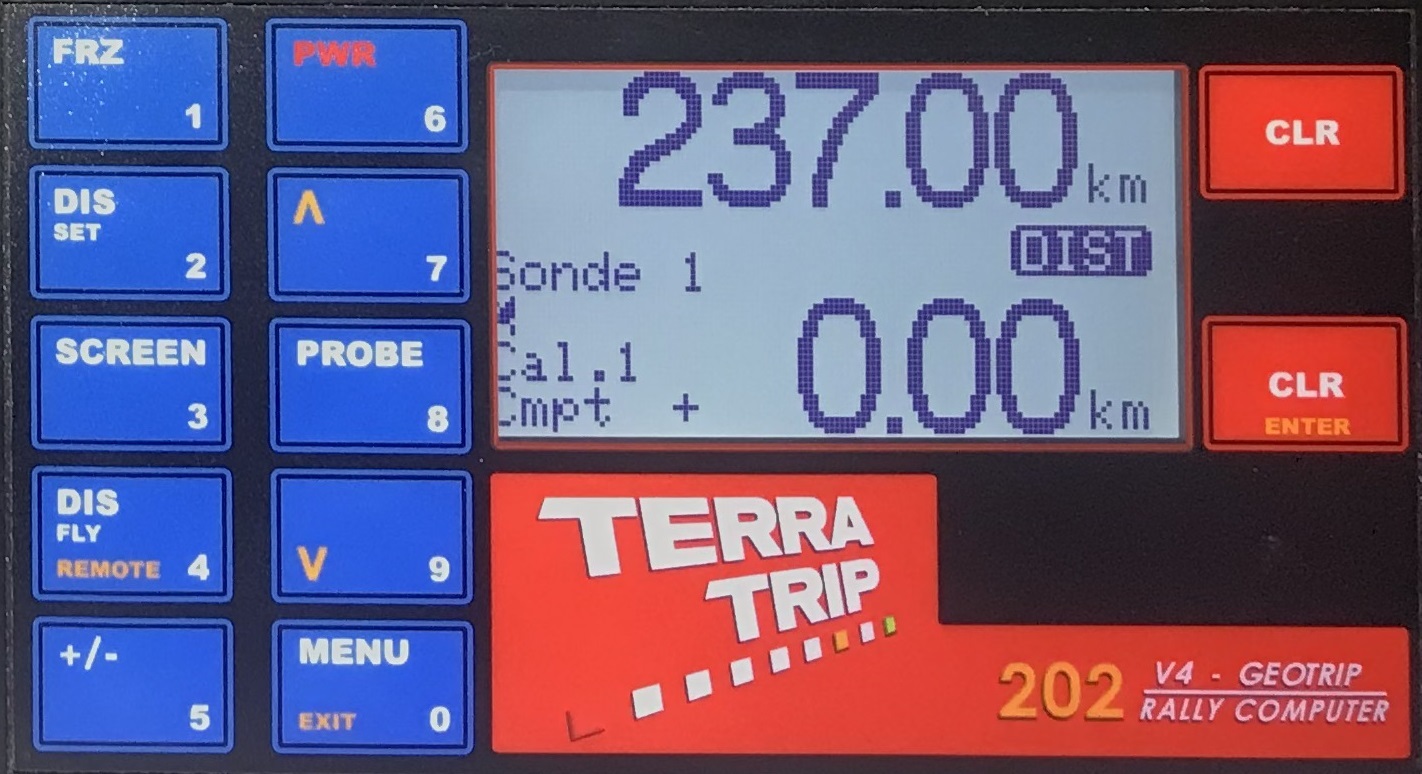

En mode odomètre, le Terratrip 202 affiche les valeurs suivantes :
| Affichage |
Fonction |
Remise à zéro |
| Fenêtre supérieure |
Distance totale parcourue |
CLR
appui long |
| Fenêtre inférieure |
Distance partielle parcourue
(ou vitesse) |
CLR ENTER
appui bref |
|
Note : Le Terratrip 101 Plus ne dispose que d'un seul affichage : distance partielle limitée à 99.99.
|
Les Terratrips 202 Plus et 202 GeoTrip fonctionne de la même façon, à série identique, et proposent les mêmes fonctions.
Le point de différence est la fonction GPS intégrée au GeoTrip permettant de ne pas utiliser de sonde de mesure d'impulsions.
|
Terratrip 202 Plus V4, V5 et GeoTrip

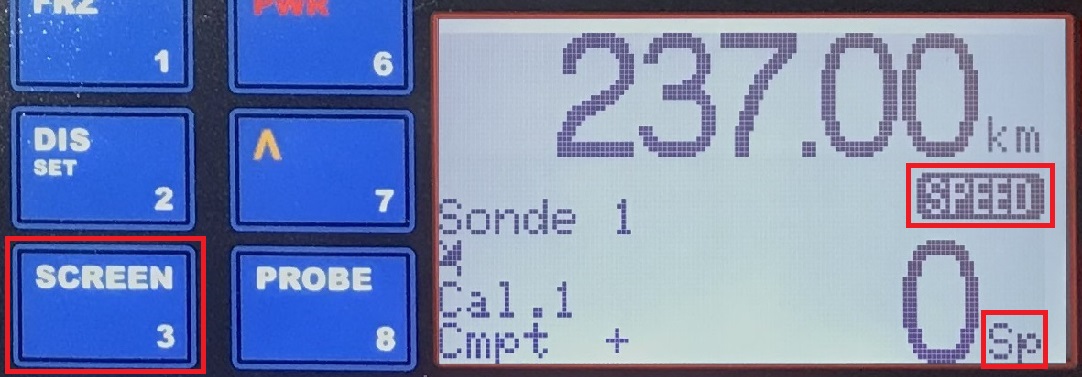

Le choix de l'affichage inférieur s'effectue à l'aide du bouton "SCREEN" et "DIS" sur
les Terratrip V4,V5 et Géotrip.

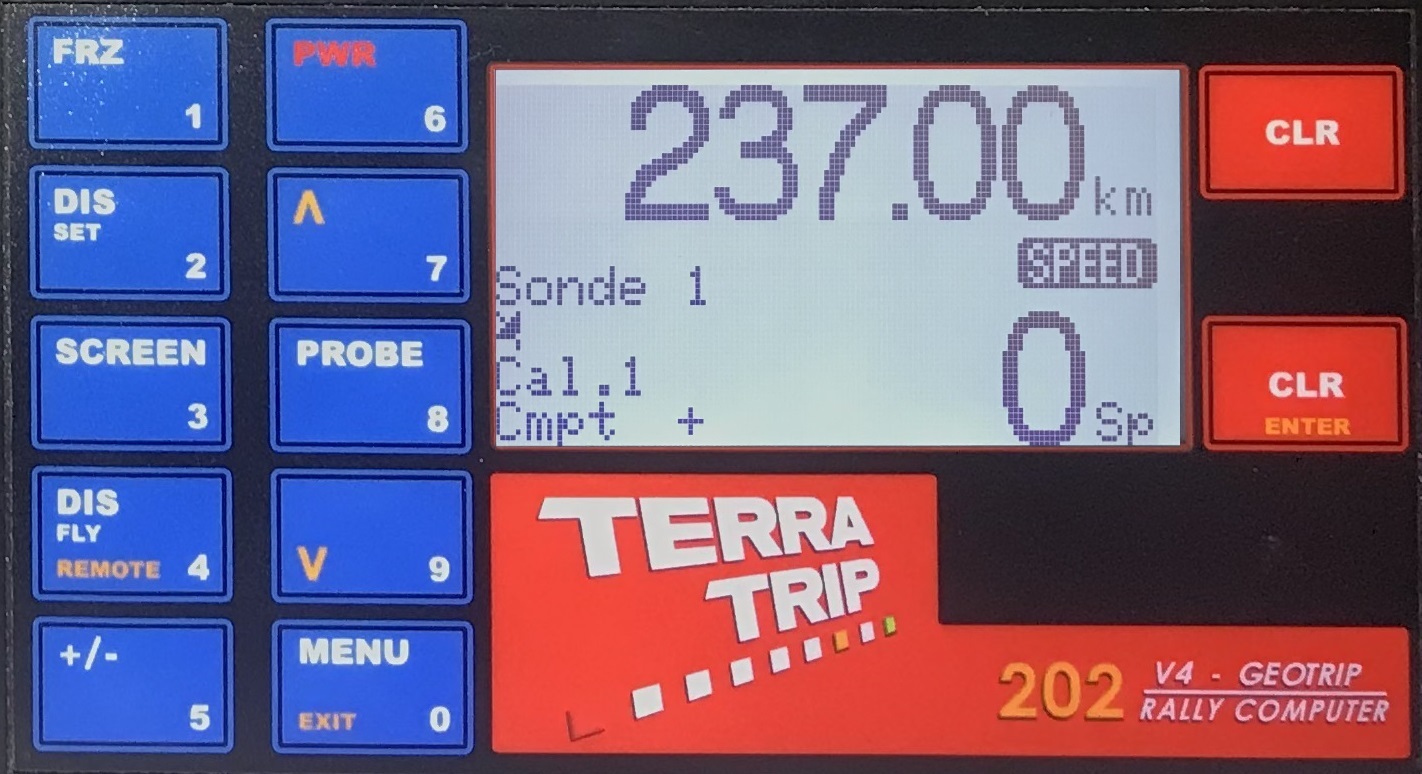

Les symboles d'affichage de distance :
• "DIST" est remplacé par le symbole "SPEED".
• "km" est remplacé par le symbole "Sp".
|
|
|
Autres fonctions (mode distance uniquement):
• Bouton "DIS SET" (Set distance) : Permet de recaler la distance totale quand elle est erronée.
Cette manipulation peut être anticipée, évitant de devoir s'arrêter pour recaler.
Pour recaler :
Appuyer sur "DIS SET" puis saisir le kilométrage total de la prochaine case du road book à l'aide des chiffres indiqués en blanc
sur les touches.
Au moment du passage sur la case à recaler (waypoint, croisement...) appuyer sur "CLR ENTER" deux fois. La première impulsion recale la distance totale à la valeur saisie, et la seconde remet le partiel à zéro.
Privilégier les cases avec waypoint GPS (point géographique précis) pour recaler la distance totale
car certaines pistes au Maroc ont tendance à bouger en fonction du trafic 4x4 ou de la météo.

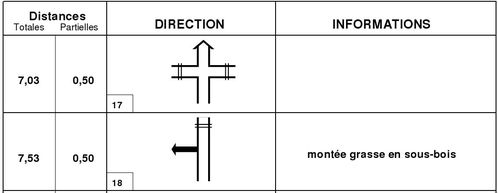

Exemple :
A la case 17, on peut recaler le Terratrip à la distance totale de 7.03 km au moment du passage du croisement pour que la distance totale
soit correcte sur les cases suivantes.
|
 |
• Bouton "+/-" (Reverse) : Mesure de distance en sens inverse.
Par exemple, si vous décidez d'effectuer un demi tour volontaire.
Au moment du demi-tour appuyer sur +/- pour soustraire la distance parcourue.
Ce mode peut servir en cas d'erreur de navigation en revenant sur un point de case correcte sur le road book.
A noter qu'il est possible de cabler le signal de marche arrière afin de ne pas avoir besoin d'appuyer sur ce bouton dans ce cas.
Exemple :

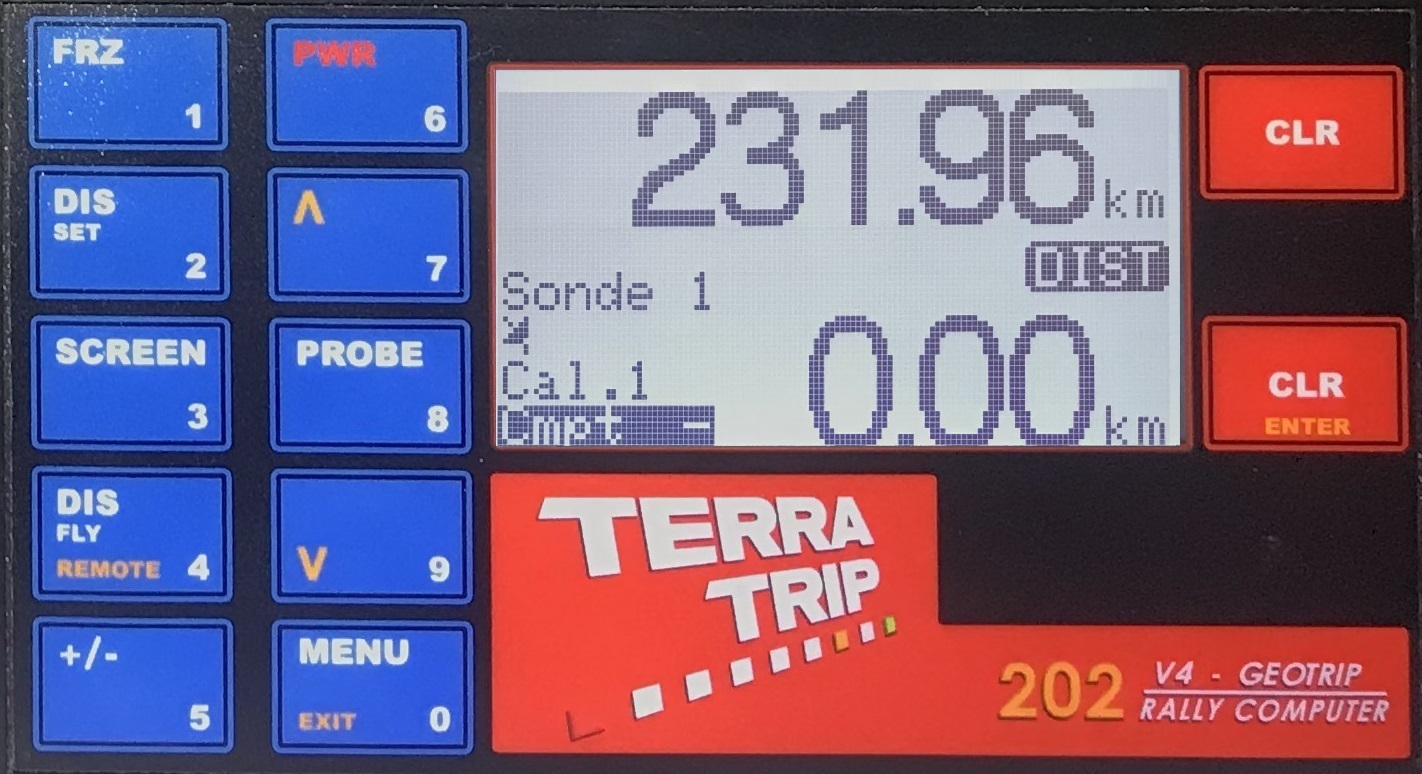

Mode +/-
Le signe - remplace le + de l'affichage Cmpt qui est surligné afin de rappeler le mode.
|
|
Les autres boutons :

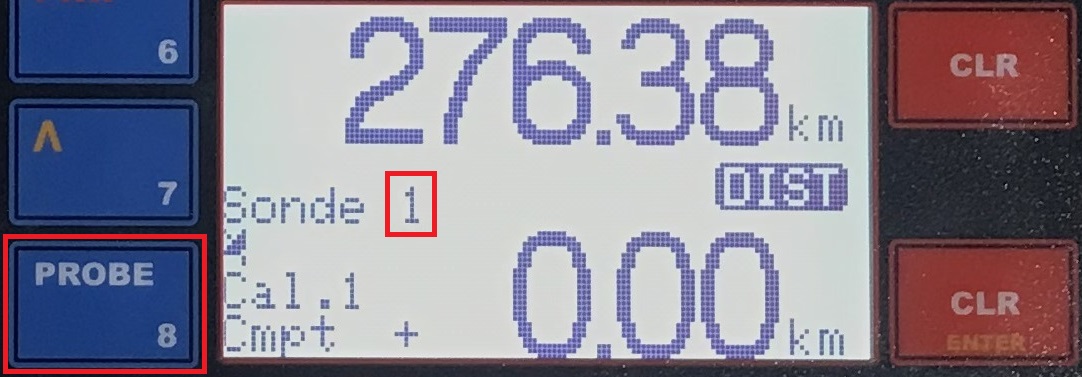

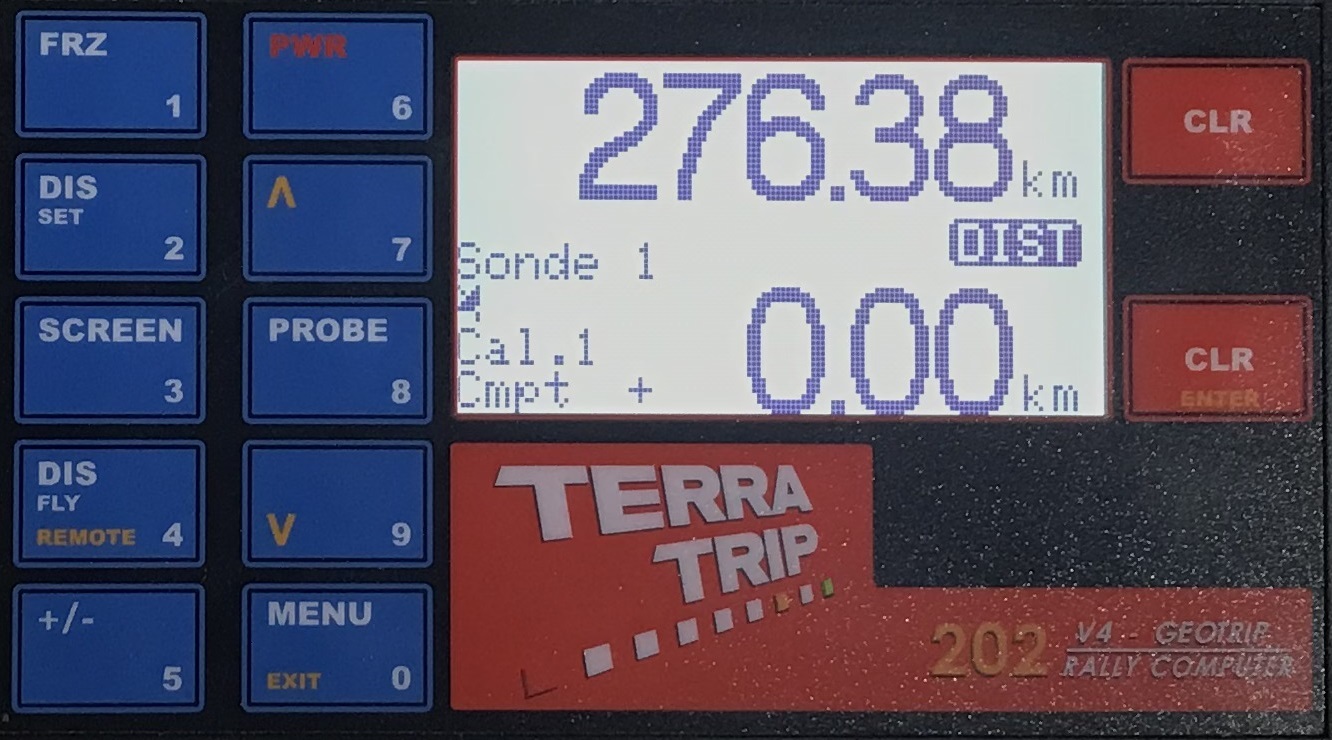

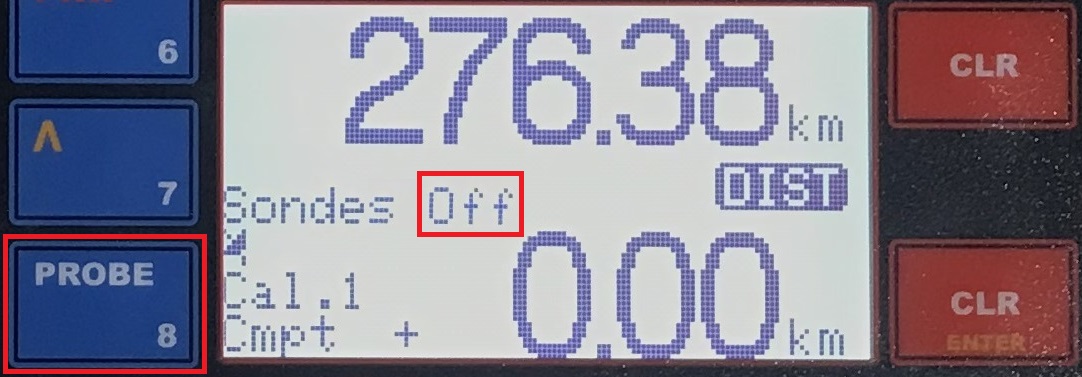

• "PROBE": Un appui bref pour changer de sonde ("Sonde 1" / "Sonde 2" / "Sondes OFF").
Il n'y a pas de bouton CAL, le changement de calibre se fait par l'utilisation de la touche MENU
puis "Calibrage" et "Selection calibrage".
Plus d'infos, voir Prép'Nav/étalonnage Terratrip & GeoTrip V4,V5.

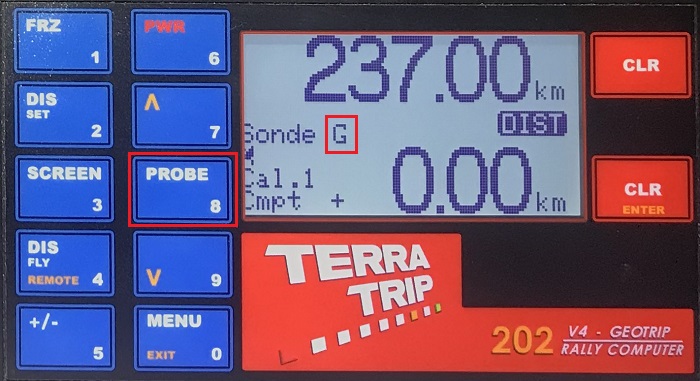

Activation du mode GPS du Géotrip
Pour activer le mode GPS :
Appuyer 2 sec sur le bouton "PROBE (8)" jusqu'à l'affichage de "Sonde G".
Pour désactiver le mode GPS :
Un appui bref sur le bouton "PROBE (8)" permet de revenir à chaque impulsion sur: "Sonde 1" / "Sonde 2" / "Sondes Off".
 Fiches téléchargeables.pdf
Les notices des Terratrips sont disponibles en page Prép'Docs/notices Terratrip
|
