Branchement Terratrip

Le Terratrip est alimenté en 12 V par une prise normalisée, dont le connecteur a été modifié à partir du modèle V4.
Cette prise permet également de connecter la télécommande de remise à zéro (RZU), mais le branchement évolue suivant les modèles. Seules les différentes couleurs des fils permettent d'identifier leur emplacement au niveau des bornes.
Il est donc important de vérifier le branchement si vous souhaitez remplacer votre Terratrip par un autre modèle.
La position des fils est généralement indiquée au dos des différents éléments. Un cache doit être déposé sur les modéles les plus récents.
L’afficheur optionnel de distance partielle déporté dispose d’une prise distincte, évitant toute erreur de connexion, à condition que le Terratrip soit compatible (à partir de la version V3).

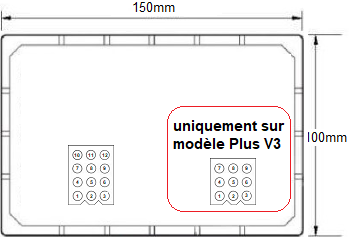

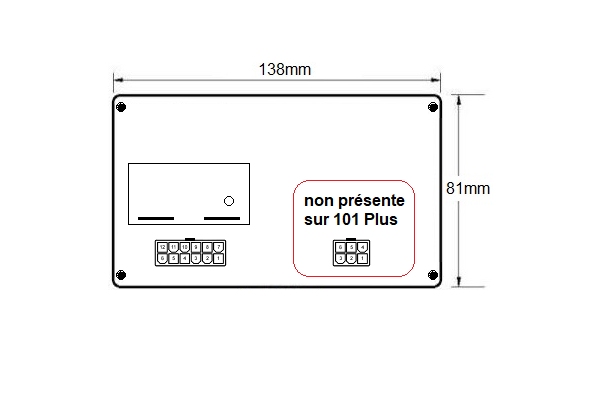

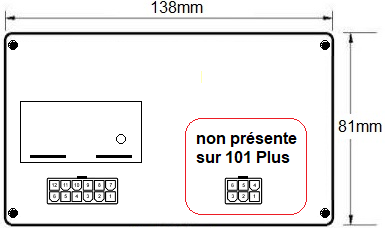

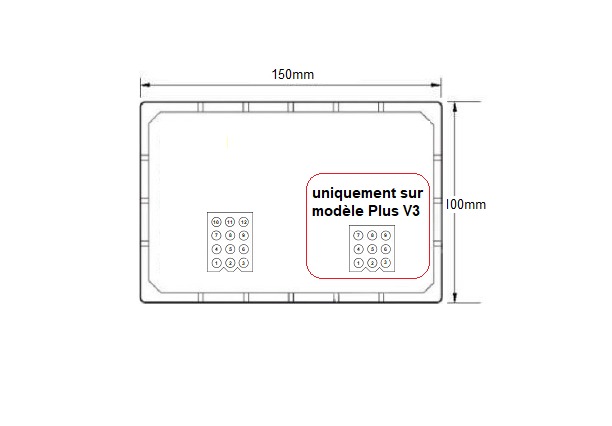

Prise(s) Terratrip 202 & 303 (Plus) V1,V2,V3			Prise(s) Geo&Terratrip 202 & 303 Plus V4,V5
			Note: Dimensions 101 Plus = 112(L) x 76(l) x 27(P)

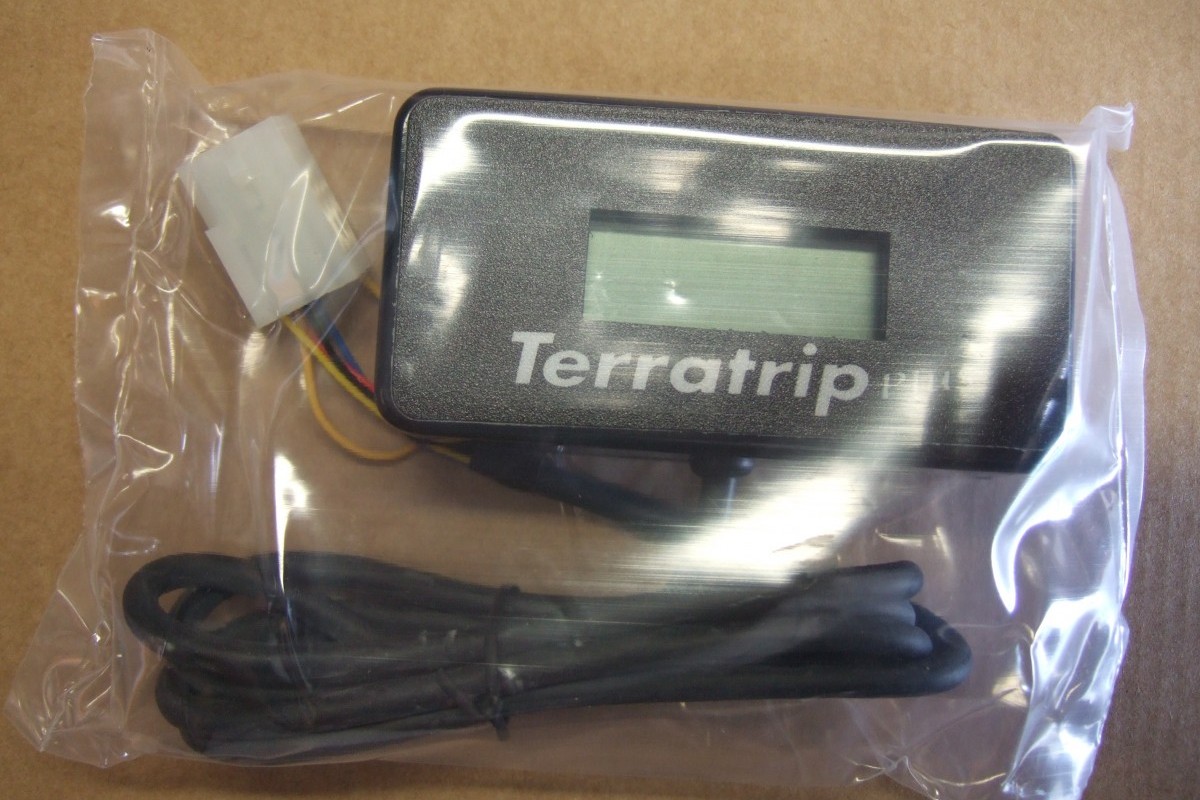

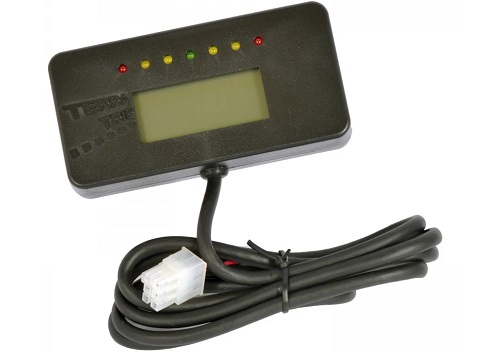

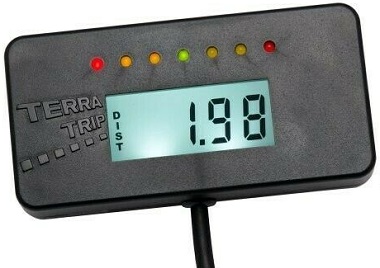

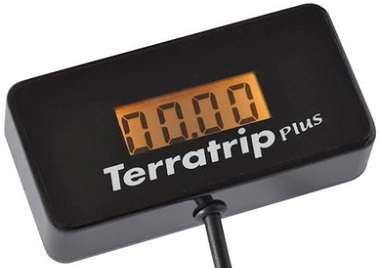

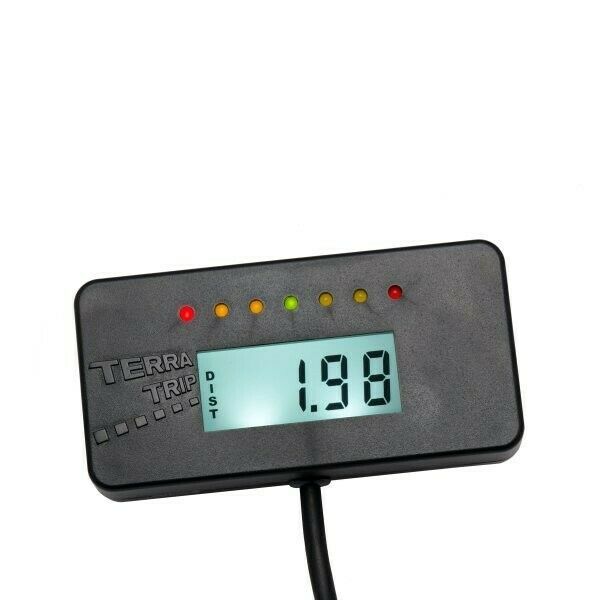

Prise d'afficheur déportée distance partielle : Présente uniquement sur Terratrip Plus V3. Afficheur déporté - T016 →			Prise d'afficheur déportée distance partielle : Indisponible sur Terratrip 101 Plus. Afficheur déporté - T016G →

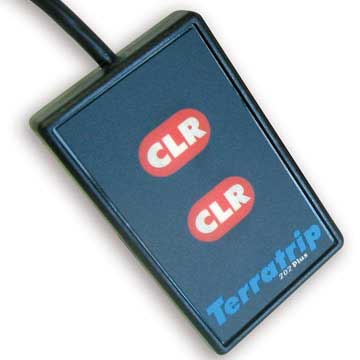

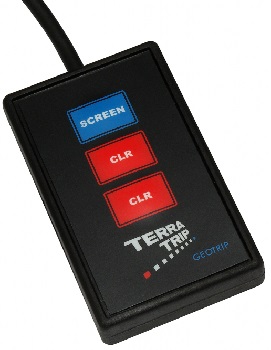

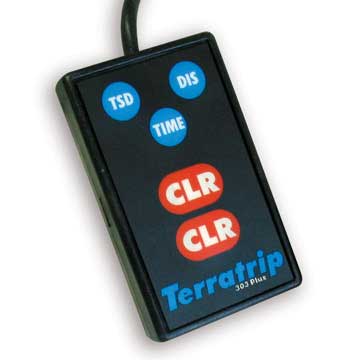

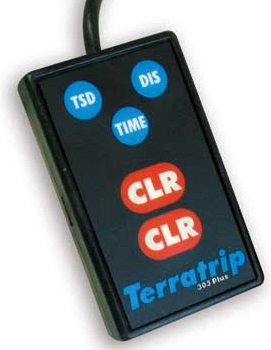

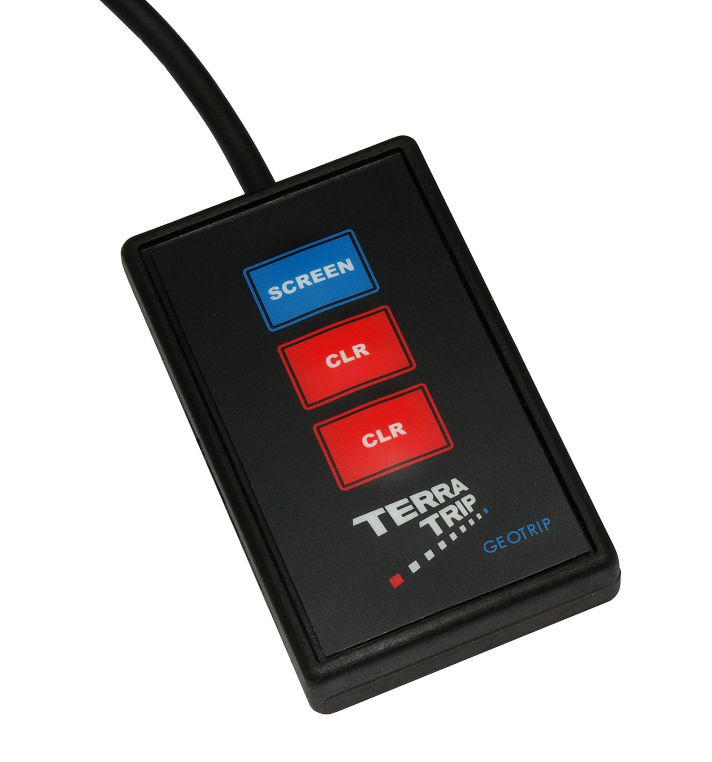

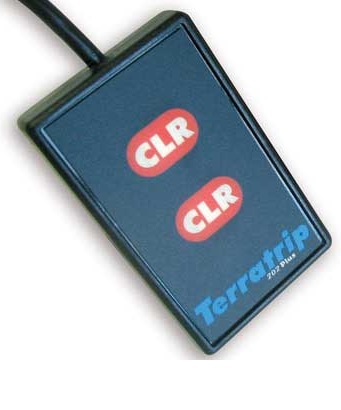

	RZU 303 Plus - T011 → ← RZU 202 Plus - T010		RZU V4,V5 - T011G →

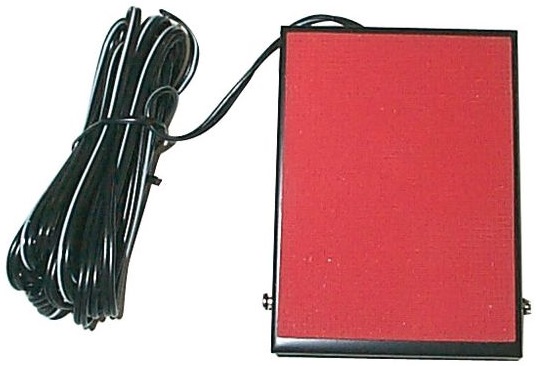

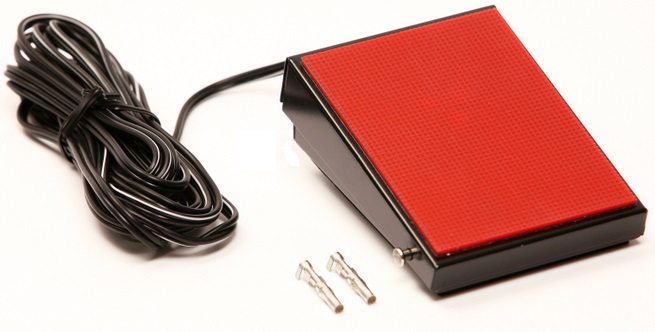

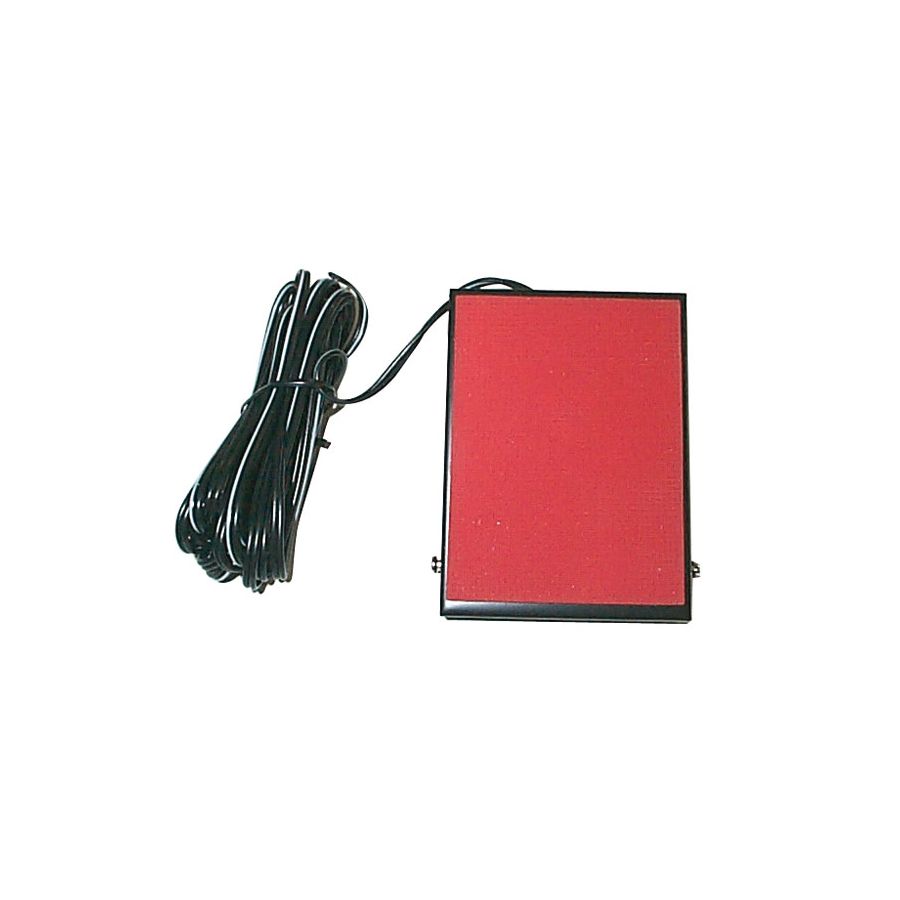

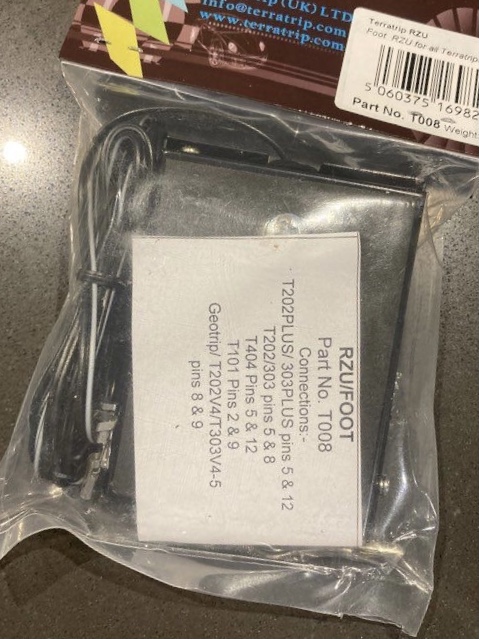

RZU pédale tout modèles Terratrip - T008 → (Remote Zeroing Unit)

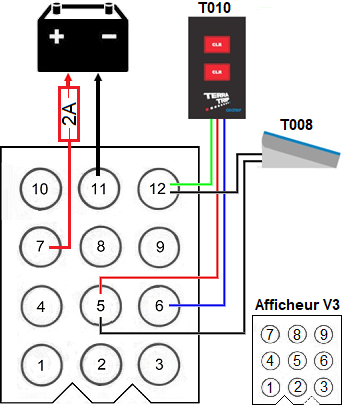

Terratrip 202 Plus
Borne 7: 12V (protégé par fusible 2A) Borne 11: masse Prise supplémentaire : afficheur déporté. Note : sur Terratrip 202 (Plus), la pédale RZU de distance partielle se branche entre 5 et 8.

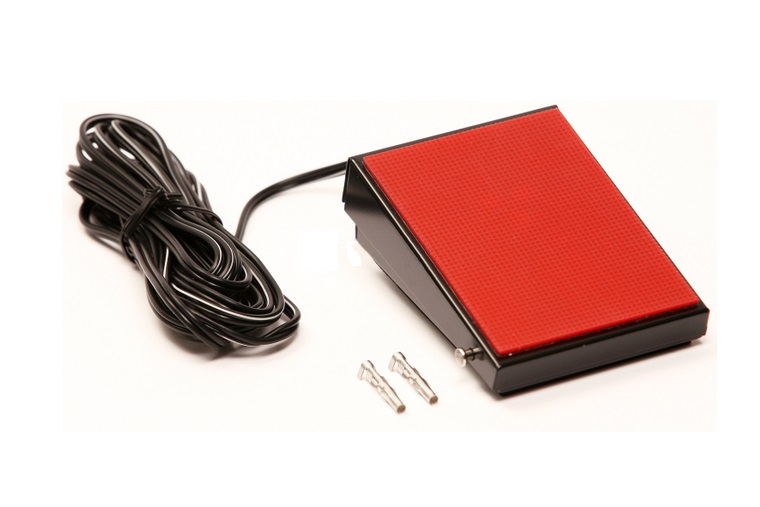

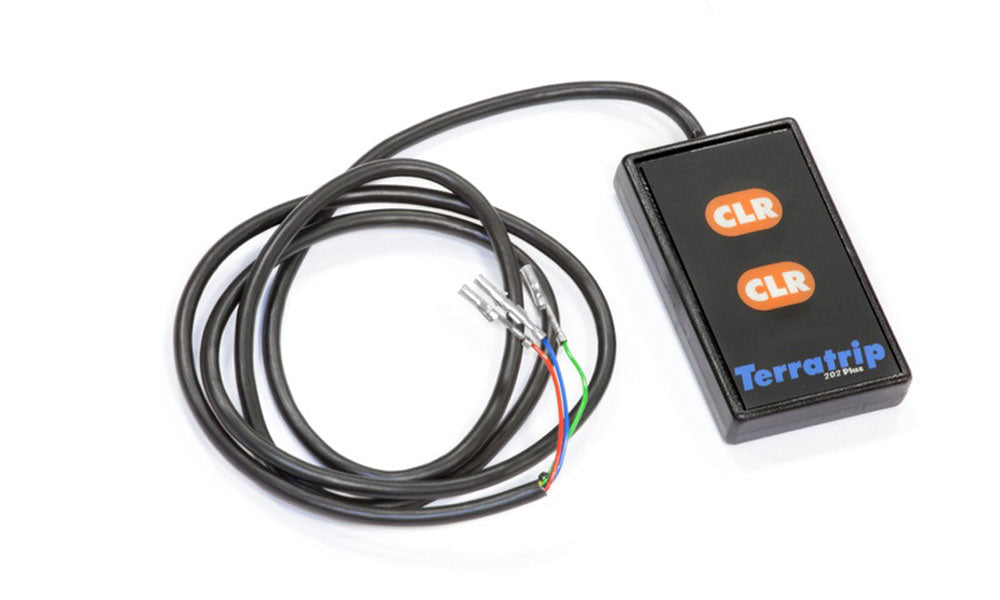

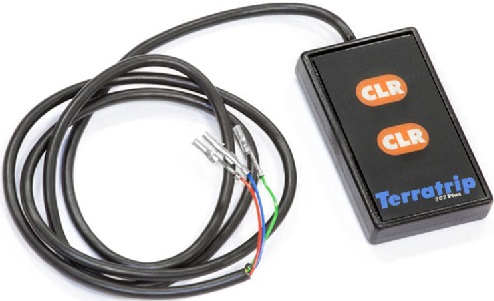

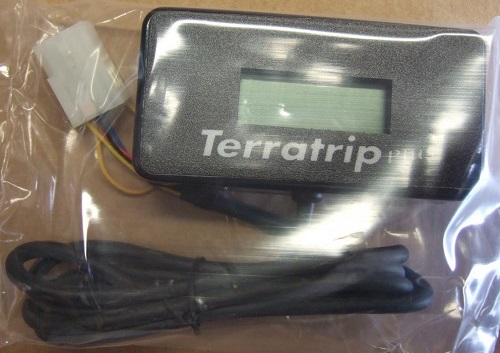

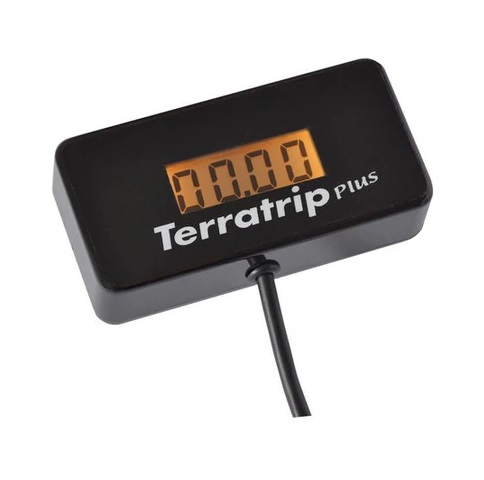

Pédale RZU distance partielle	Télecommande 202 Plus	Afficheur Plus V3
Le branchement des sondes de mesure est repris en page Prép'Nav/montage sonde Terratrip Les visuels des prises Terratrip est disponible en page Prép'Nav/notice Terratrip

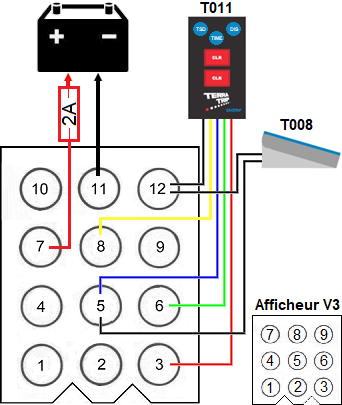

Terratrip 303 Plus
Borne 7: 12V (protégé par fusible 2A) Borne 11: masse Prise supplémentaire : afficheur déporté. Note : sur Terratrip 303 (Plus), la pédale RZU de distance partielle se branche entre 5 et 8.

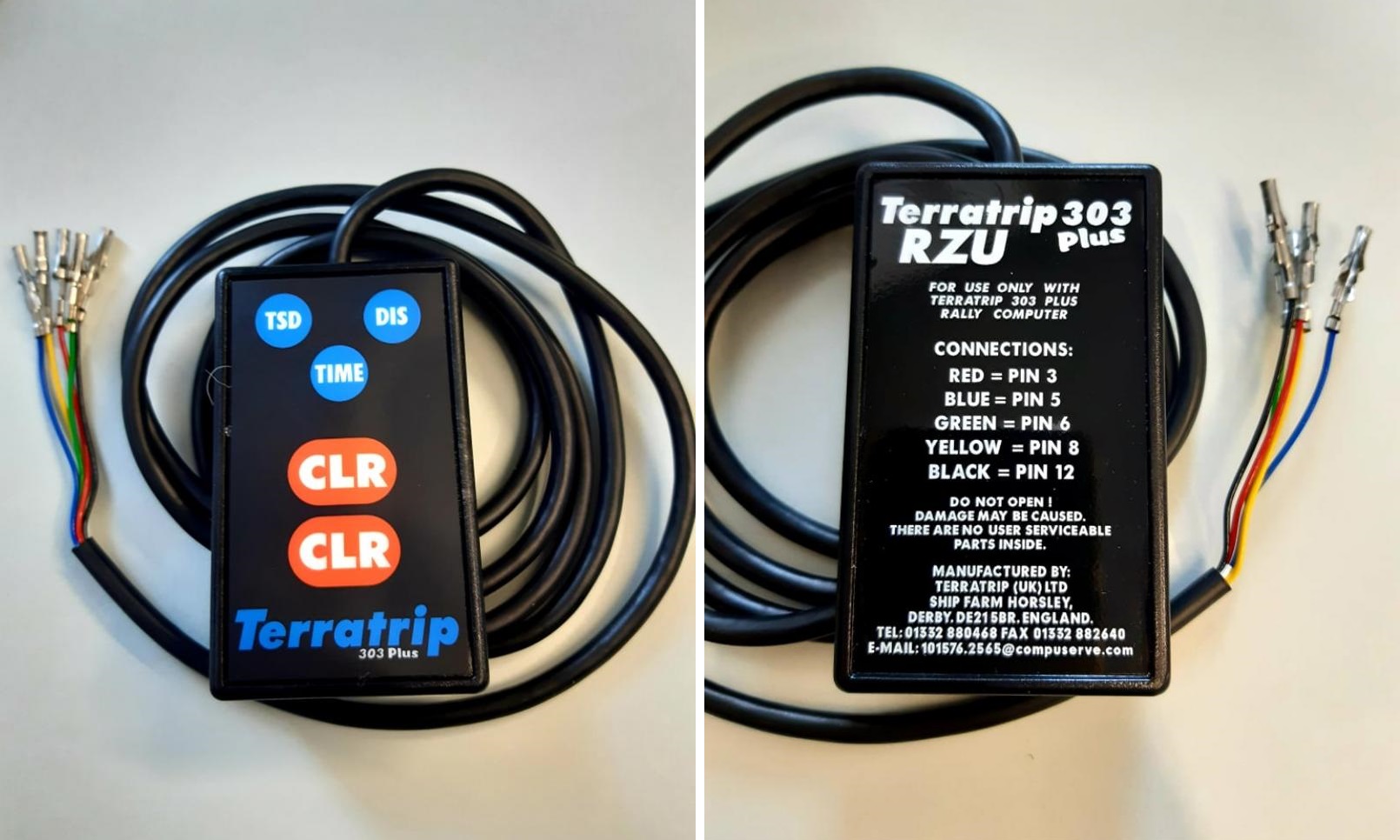

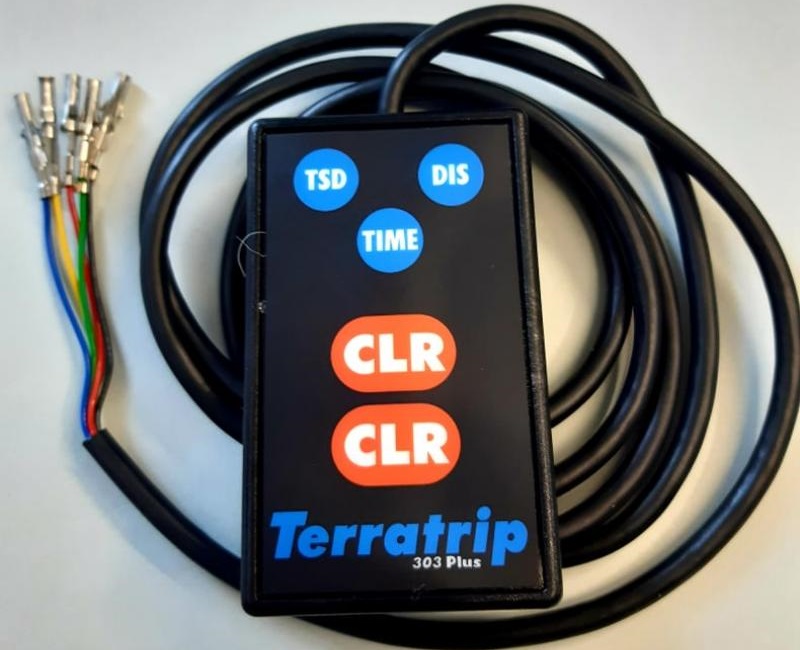

Pédale RZU distance partielle	Télecommande 303 Plus	Afficheur Plus V3
Le branchement des sondes de mesure est repris en page Prép'Nav/montage sonde Terratrip Les visuels des prises Terratrip est disponible en page Prép'Nav/notice Terratrip

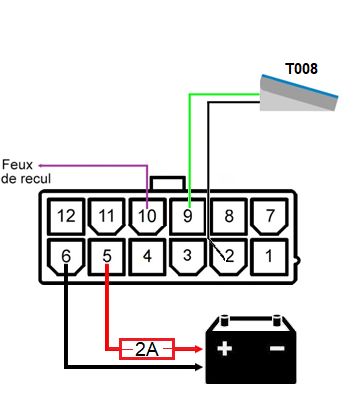

Terratrip 101 Plus
Borne 5 : 12V (protégé par fusible 2A) Borne 6 : masse Note : le signal 12V d’information du feu de recul permet de passer en mode décompte négatif. Pas de prise supplémentaire pour afficheur déporté sur le 101 Plus.
Pédale RZU distance partielle	Il n'est pas possible de connecter une télécommande et un afficheur déporté sur Terratrip 101 Plus.
Le branchement des sondes de mesure est repris en page Prép'Nav/montage sonde Terratrip Les visuels des prises Terratrip est disponible en page Prép'Nav/notice Terratrip

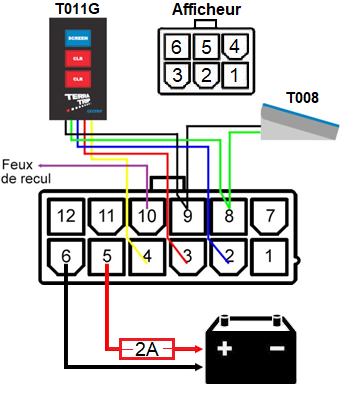

Terratrip 202 & 303 Plus V4,V5
Borne 5 : 12V (protégé par fusible 2A) Borne 6 : masse Prise supplémentaire : afficheur déporté optionnel. Note : le signal 12V d’information du feu de recul permet de passer en mode décompte négatif.

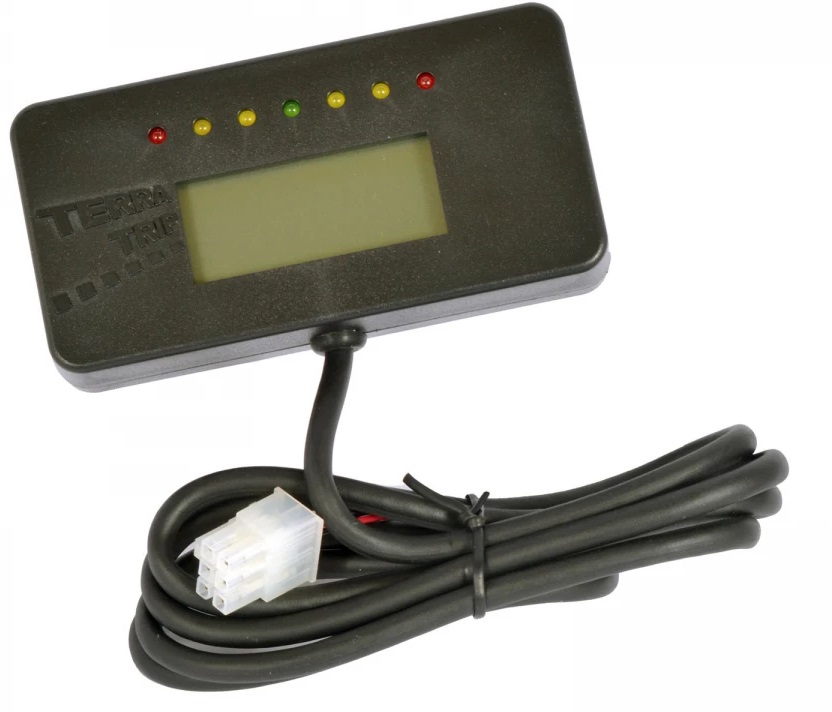

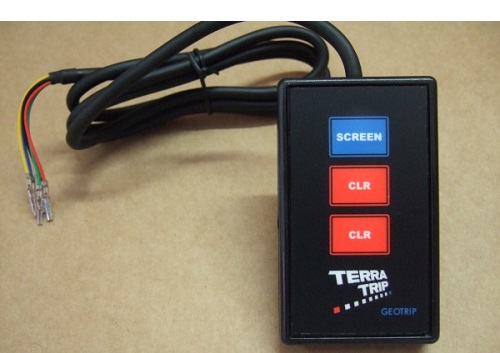

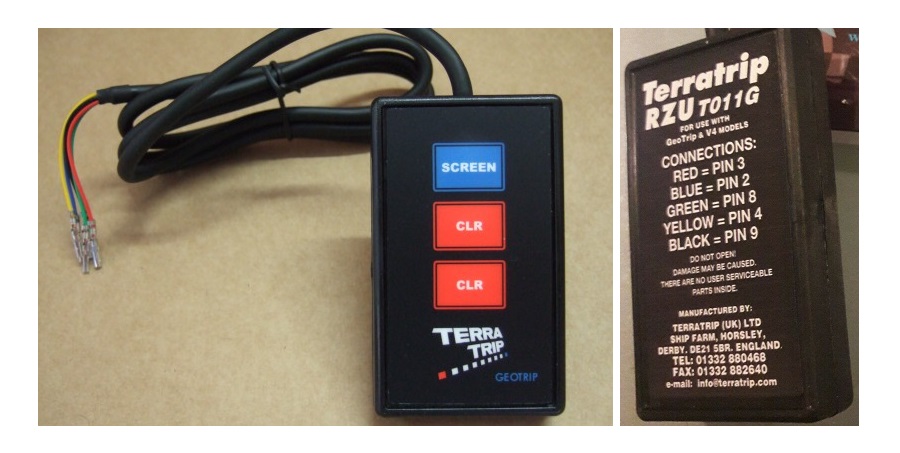

Pédale RZU distance partielle	Télecommande V4, V5	Afficheur V4,V5
Le branchement des sondes de mesure est repris en page Prép'Nav/montage sonde Terratrip Les visuels des prises Terratrip est disponible en page Prép'Nav/notice Terratrip

Geotrip 202 & 303 Plus V4,V5
Borne 5 : 12V (protégé par fusible 2A) Borne 6 : masse Prise supplémentaire : afficheur déporté optionnel. Note : le signal 12V d’information du feu de recul permet de passer en mode décompte négatif.
Pédale RZU distance partielle	Télecommande V4,V5	Afficheur V4,V5
Le branchement des sondes de mesure est repris en page Prép'Nav/montage sonde Terratrip Les visuels des prises Terratrip est disponible en page Prép'Nav/notice Terratrip

T039C

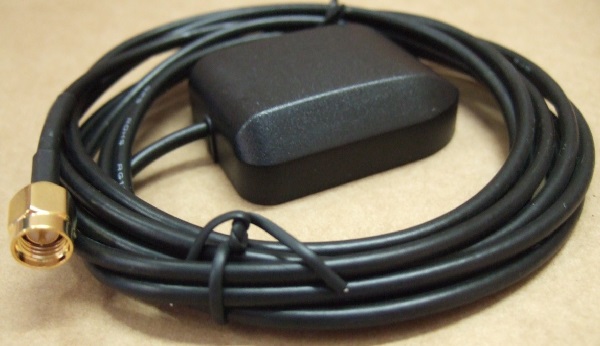

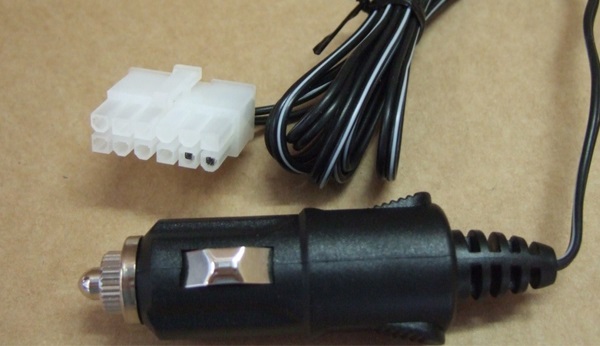

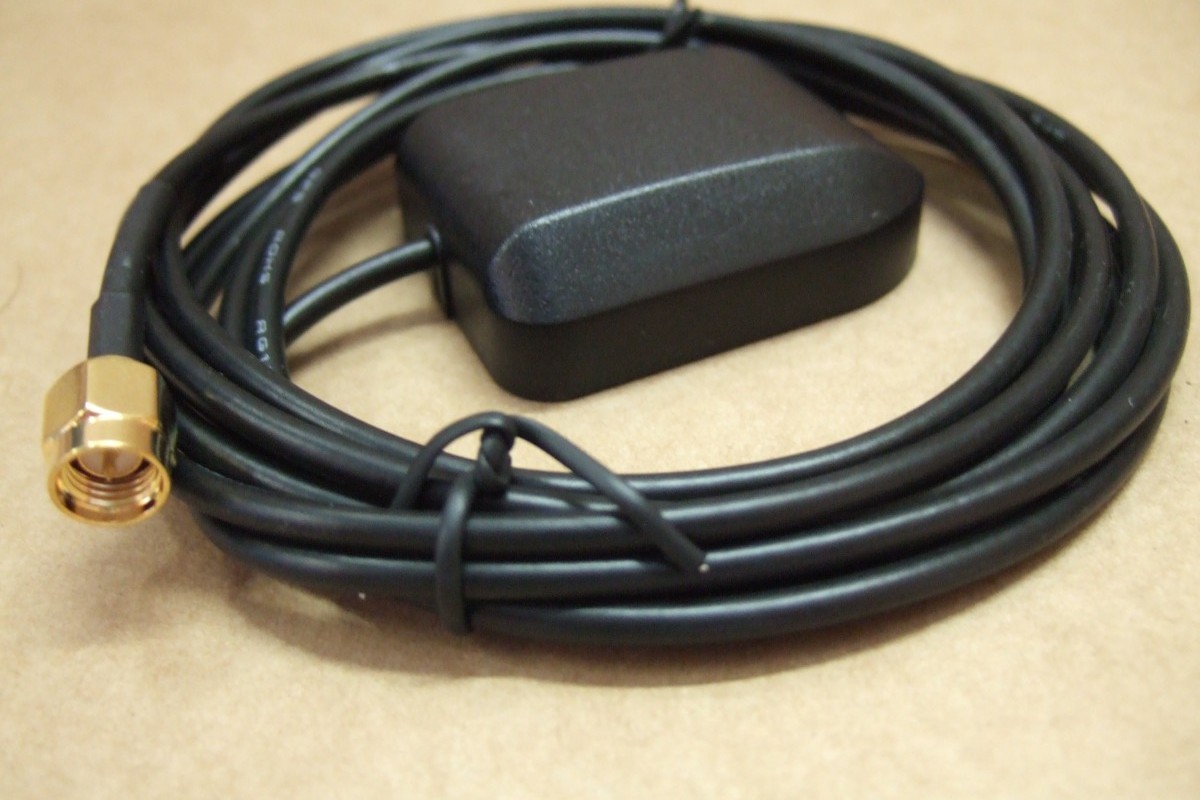

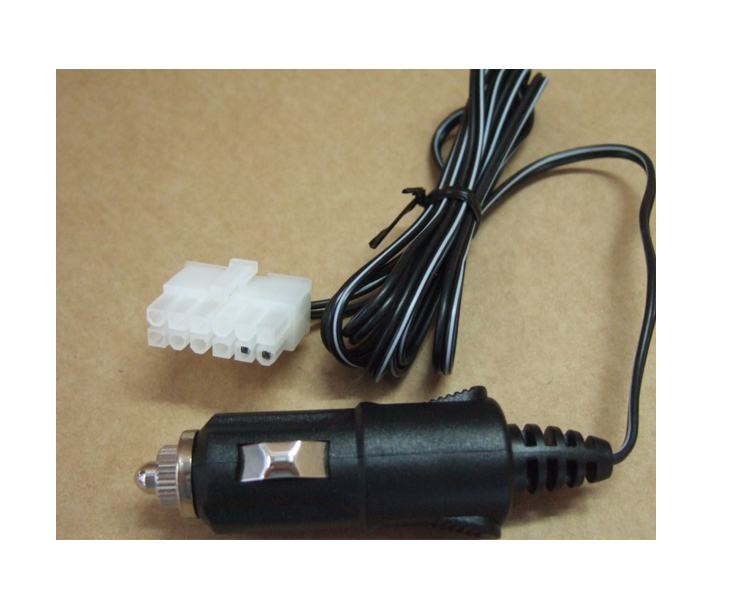

← Si le GeoTrip est utilisé sans sonde de mesure mais uniquement en mode GPS,      il est possible de le brancher sur l'allume cigare afin d'éviter de brancher son      alimentation vers un faisceau dédié sur la voiture. L'antenne GPS du GeoTrip se débranche aisément →

T005B



Fiches téléchargeables.pdf

Les notices des Terratrips sont disponibles en page Prép'Docs/notices Terratrip
