COULEURS
|
| OR: Orange |
BG: Beige |
BE: Bleu |
BA: Blanc |
| MR: Marron |
JN: Jaune |
RG: Rouge |
GR: Gris |
| VI: Violet |
VE: Vert |
VJ: Vert/Jaune |
RS: Rose |
| REPÈRES DES PRISES |
• Prises d'élément = Emplacement de l’élément + Numéro de l’élément.
• Prises d’interconnexion = Emplacement de la prise + C + Numéro de prise
• Prises de masse = Emplacement de la prise + M + Numéro de prise
|
|
EMPLACEMENTS
|
| M: moteur |
P: planche de bord |
H: Habitacle |
C: Coffre |
|

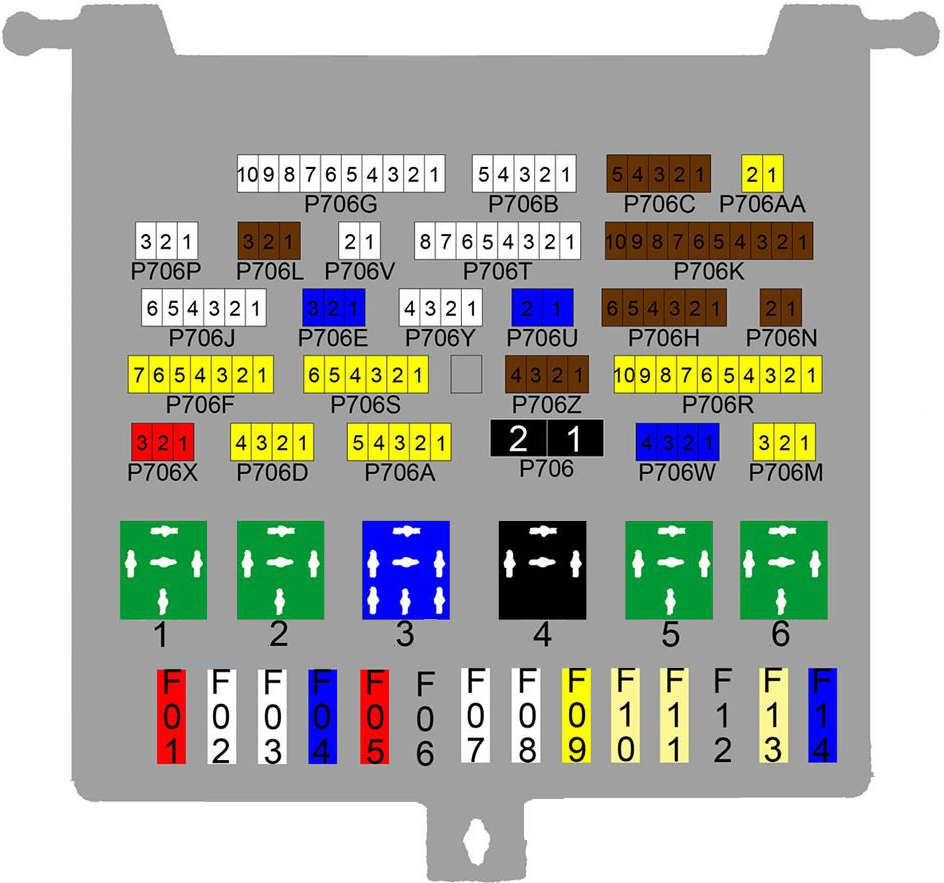

BOITIER INTERCONNEXION
|
• 1: R1 (ou M736 suivant millésime) - Longue-portées (à partir de 88)
• 2: R2 - Non utilisé (lié au fusible F6)
• 3: Temporisateur essuie-glace (ou pont)
• 4: Centrale clignotante.
• 5: R5 - Lève-vitres AV.
• 6: R4 - Chauffage glace AR ou moteur capote.
|
|
Plus d'infos sur l'alimentation électrique sur
Prép'Tech/Circuits électriques.
|
|
