Branchement DSI Terratrip

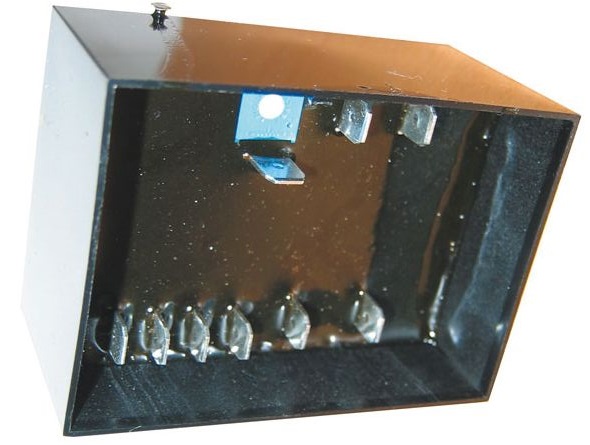

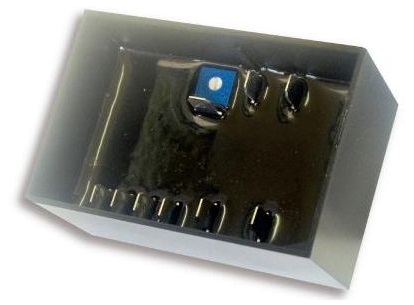

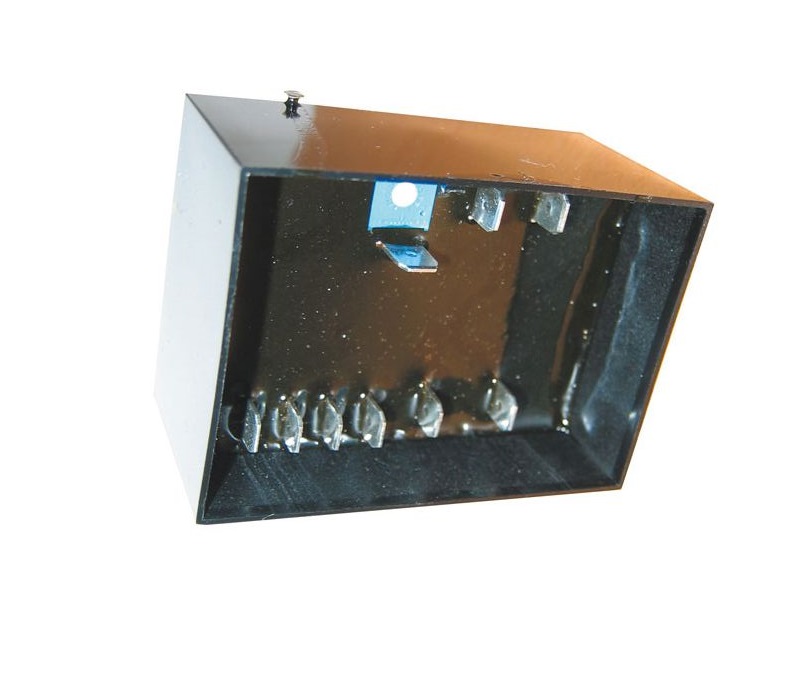

Le DSI (Digital Signal Interface), appelé à tord sonde DSI, est une interface électronique branchée entre la sonde et le Terratrip.
C’est un boîtier d’adaptation de signal qui permet de rendre le signal exploitable et stable.
  •  Il permet de récuperer puis convertir et adapter un signal de capteur existant du véhicule vers un format compatible avec les compteurs Terratrip.
  •  Il sert aussi à corriger/ajuster le signal via un potentiomètre.
  •  Il peut permettre d’utiliser une même sonde pour deux appareils.

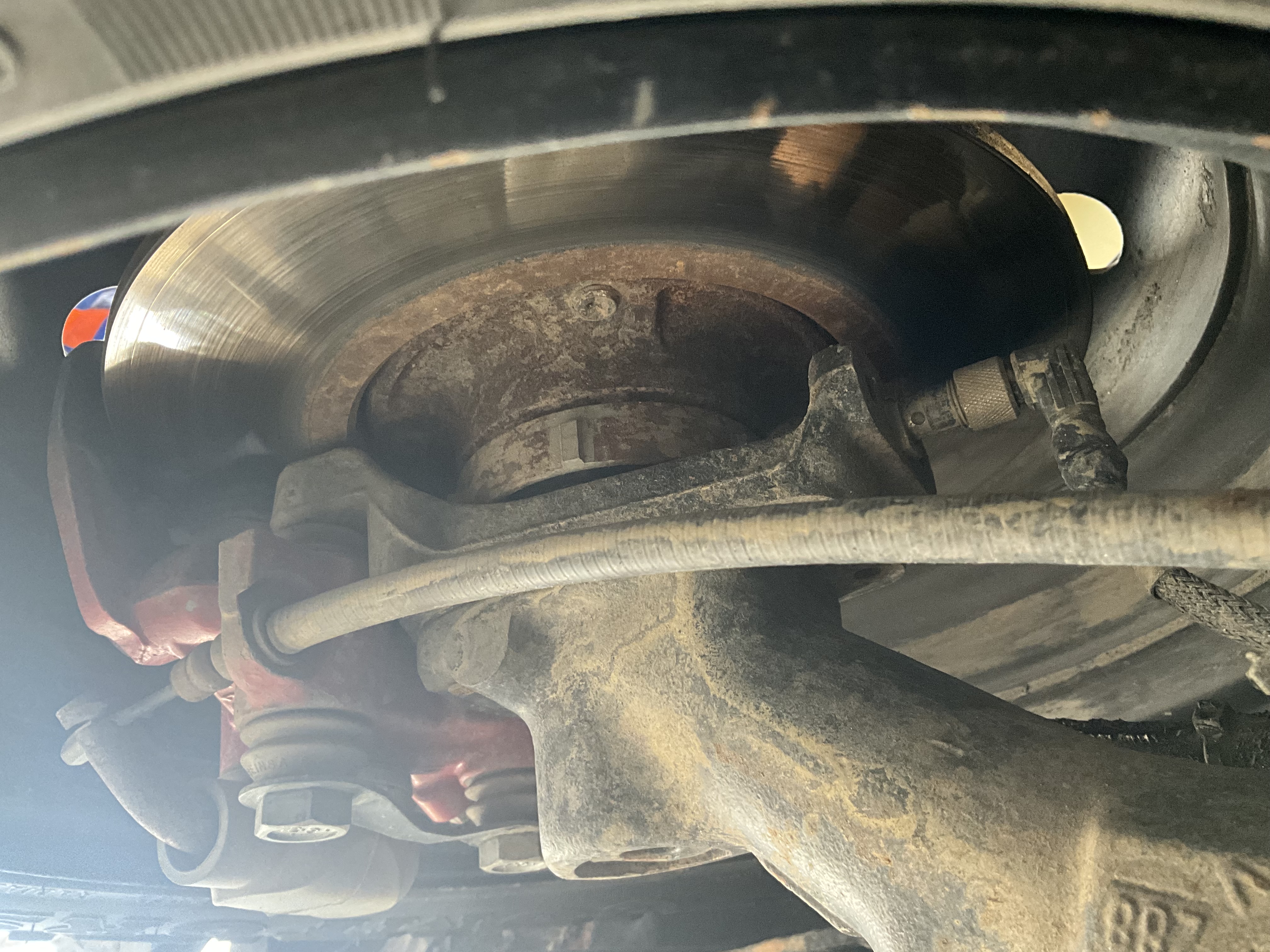

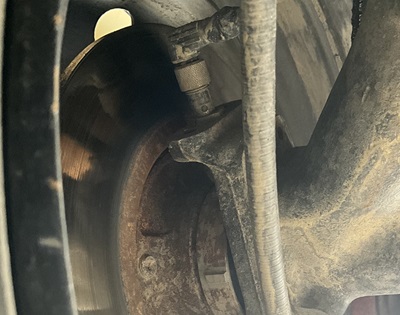

La sonde DSI n'est pas destinée à être utilisée en interface avec des sondes de système ABS. Cette dernière peut, si elle est compatible, être branchée à l'image d'une sonde T005. ← système ABR de train arrière de 205 GTi 1.9.

Il peut être nécessaire d'avoir à utiliser le réglage du potentiomètre afin d'ajuster le signal du la sonde électronique du compteur d'origine constructeur.
Toutes les bornes inutilisées du DSI doivent être isolées. Dans le cas contraire, la garantie serait annulée.
Il y a deux bornes de sorties de sondes DSI :
  •  O/P 1 (Output 1): Envoi une impulsion vers le Terratrip pour chaque impulsion reçue.
  •  O/P 2 (Output 2): Envoi une impulsion vers le Terratrip pour 4 impulsions reçues.
L'utilisation de cette sortie est au choix mais, généralement, la sortie O/P 2 est préférée lorsque la DSI est utilisée en tant qu'interface entre une sonde électronique de compteur d'origine et le Terratrip.
Dans tous les cas, utiliser la sortie permettant d'avoir une calibration au Terratrip comprise entre 1000 et 5000.

Il est plus judicieux de monter une sonde par Terratrip plutôt qu'une sonde commune au cas ou cette dernière tomberait en panne.
Privilegier plutôt le montage d'une sonde DSI comme interface pour l'utilisation de la sonde électronique du compteur d'origine.
Dans ce dernier cas, pour éviter de perdre en précision, utiliser la sortie O/P 1 si elle est fonctionnelle.
En effet, il ne sera pas toujours possible de calibrer le Terratrip si les impulsions sont trop nombreuses sur la distance de réglage et la sortie O/P 2 devra être utilisée.

Le potentiomètre permet de régler le gain afin que le signal soit en accord avec l'entrée du Terratrip. Il est possible de brancher un Voltmètre à aiguille en sortie de DSI/entrée de Terratrip et de tourner le potentiomètre jusqu'à ce que l'aiguille accuse à chaque impulsion de sonde. Le réglage doit donc se faire à très basse vitesse.

Il est préférable de faire des essais avant de finaliser le câblage du fait des caractéristiques des sondes électroniques qui peuvent différer.

Les signaux sont très sensibles aux interférences. Eloigner le DSI et ses cablages au maximum des autres circuits électriques.
Utiliser un fil blindé relié à la masse pour véhiculer le signal provenant de la sonde d'origine vers le DSI.

Alimentation électrique du DSI

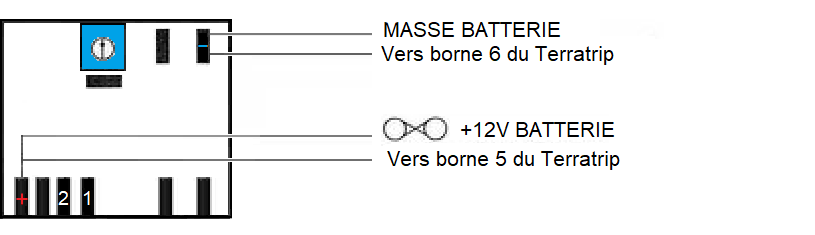

Quelque soit le mode d'utilisation, la sonde DSI est alimentée suivant ce schéma.

Utilisation 1 sonde T005 vers 2 Terratrips

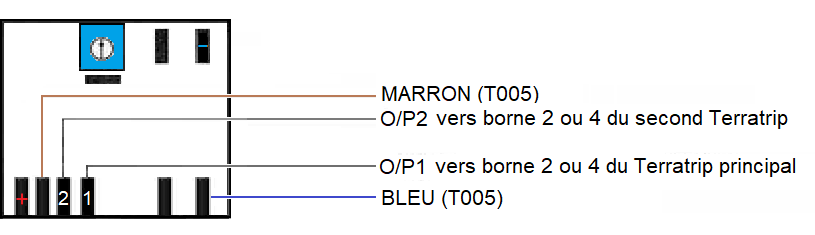

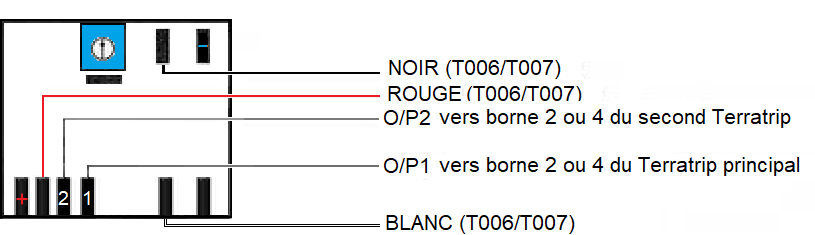

Dans ce cas, le signal de la sonde type T005, ou T005A, permet d'être dirigé vers deux Terratrips. Signal vu par Probe 1 : vers borne 2 du Terratrip. Signal vu par Probe 2 : vers borne 4 du Terratrip.

Utilisation 1 sonde T006 ou T007 vers 2 Terratrips
Dans ce cas, le signal de la sonde type T006 permet d'être dirigé vers deux Terratrips. Signal vu par Probe 1 : vers borne 2 du Terratrip. Signal vu par Probe 2 : vers borne 4 du Terratrip. Note: Le fil couleur rouge est orange sur les anciennes sondes.

Interface sonde électronique 3fils vers 1 Terratrip
Ce branchement permet de convertir le signal d'une sonde électronique de compteur 3 fils vers le Terratrip. Signal vu par Probe 1 : vers borne 2 Terratrip. Signal vu par Probe 2 : vers borne 4 Terratrip. En cas de mauvais fonctionnement, utiliser la sortie O/P1.
Ce branchement est repris en page Prép'Nav/branchement sondes Terratrip

Interface sonde électronique 2fils vers 1 Terratrip

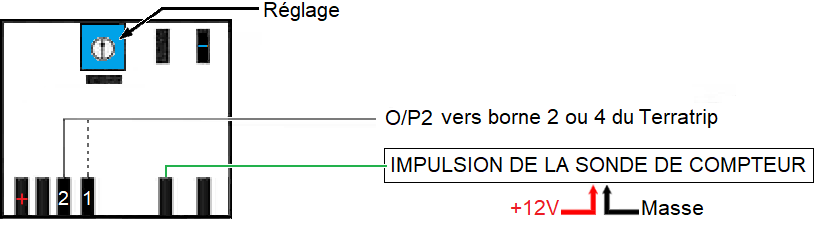

Ce branchement permet de convertir le signal d'une sonde électronique de compteur 2 fils vers le Terratrip. Signal vu par Probe 1 : vers borne 2 Terratrip. Signal vu par Probe 2 : vers borne 4 Terratrip. Si mauvais fonctionnement, utiliser la sortie O/P1 ou enlever le pont.

Alimentation électrique du DSI
Quelque soit le mode d'utilisation, la sonde DSI est alimentée suivant ce schéma.

Utilisation 1 sonde T005 vers 2 Terratrips

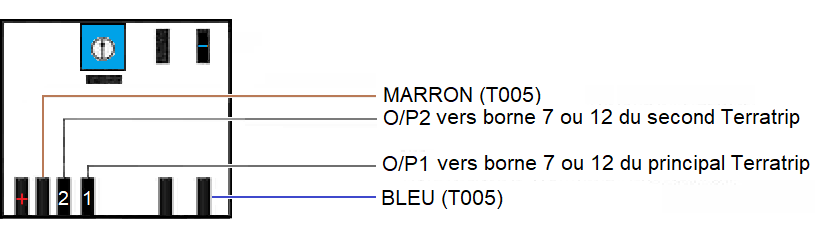

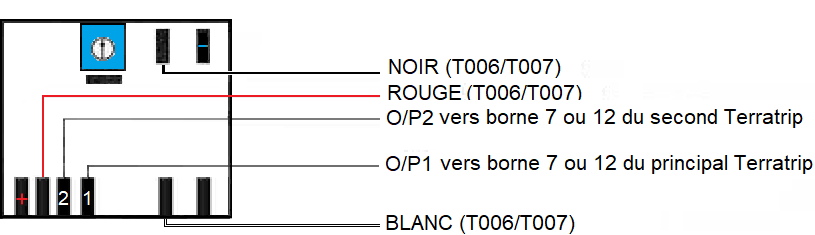

Dans ce cas, le signal de la sonde type T005, ou T005A, permet d'être dirigé vers deux Terratrips. Signal vu par Probe 1 : vers borne 7 Terratrip. Signal vu par Probe 2 : vers borne 12 Terratrip.

Utilisation 1 sonde T006 ou T007 vers 2 Terratrips
Dans ce cas, le signal de la sonde type T006 permet d'être dirigé vers deux Terratrips. Signal vu par Probe 1 : vers borne 7 Terratrip. Signal vu par Probe 2 : vers borne 12 Terratrip. Note: Le fil couleur rouge est orange sur les anciennes sondes.

Interface sonde électronique 3fils vers 1 Terratrip

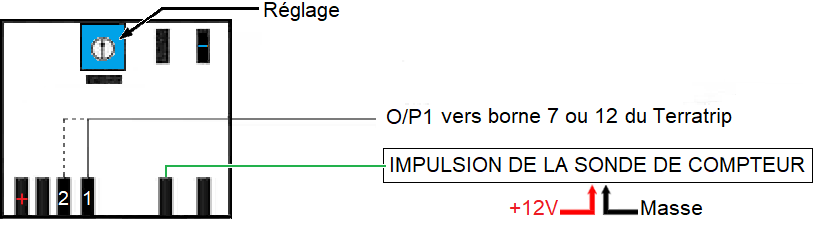

Ce branchement permet de convertir le signal d'une sonde électronique de compteur 3fils vers le Terratrip. Signal vu par Probe 1 : vers borne 7 Terratrip. Signal vu par Probe 2 : vers borne 12 Terratrip. En cas de mauvais fonctionnement, utiliser la sortie O/P2.
Ce branchement est repris en page Prép'Nav/branchement sondes Terratrip

Interface sonde électronique 2fils vers 1 Terratrip

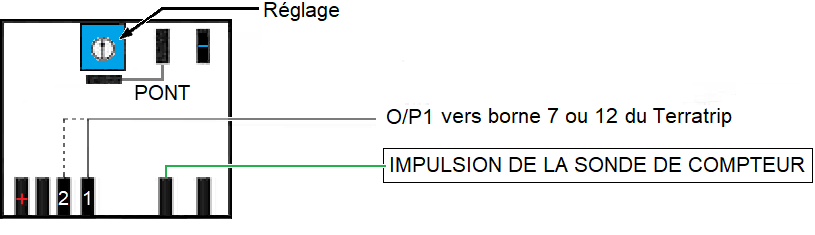

Ce branchement permet de convertir le signal d'une sonde électronique de compteur 2fils vers le Terratrip. Signal vu par Probe 1 : vers borne 7 Terratrip. Signal vu par Probe 2 : vers borne 12 Terratrip. Si mauvais fonctionnement, utiliser la sortie O/P2 ou enlever le pont.



Fiches téléchargeables.pdf

Les notices des Terratrips, et de la sonde DSI, sont disponibles en page Prép'Docs/notices Terratrip
