 Désireux de revenir en compétition, Franck Mari s'est lancé le défi de transformer une simple 205 en véritable GTi 1.9 Groupe A afin de courir en VHC.
Toutes les étapes de la préparation sont diffusées sur sa chaine You Tube "Marinen", ainsi que sur sa page Facebook, dont la finalité sera de partager la vie à bord de l'auto lors des courses mais aussi l'ambiance dans les stands au sein de son équipe.

Suivez la naissance de cette 205 GTi 1.9 PTS Groupe A jusqu'à ses tours de roues en Rallye VHC.
Facebook Marinen     youtube Marinen

⇦ Suivre le projet Gr.A by Marinen.
Base du projet : 205 Automatique XU5M AM93 + Doc PTS 205 GTi 1.9 Gr.A + Fiche d'homologation 205GTi 1.9 Gr.A.

Play List



Présentation du projet


Déblaxonage


Soudure de la caisse


Pose et soudure de l'arceau


Point d'étape


La donneuse d'organes


Inventaires des pièces


Sois le roi du donut


Renforce lui la coupelle


Renforce lui la colonne


Divers


Découpe des ailes


Abandon du projet?

Abonnez-vous !




2DSRacing

Emyka Gaming

Fanatec

LE2-Jetronic by Dethomaso

Matter-motorsport

Mikado Racing

Prep'Parts

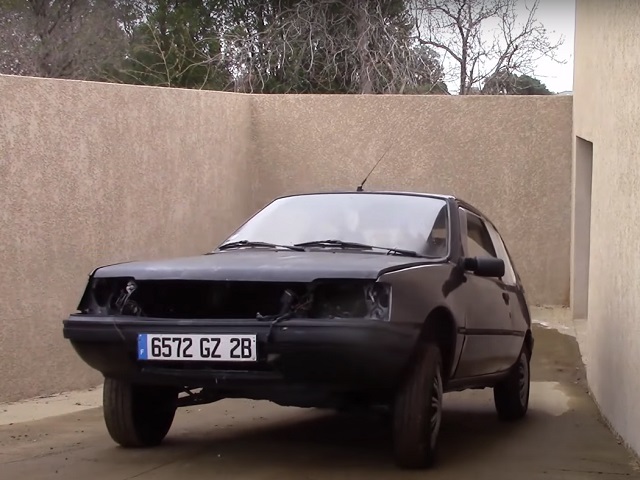

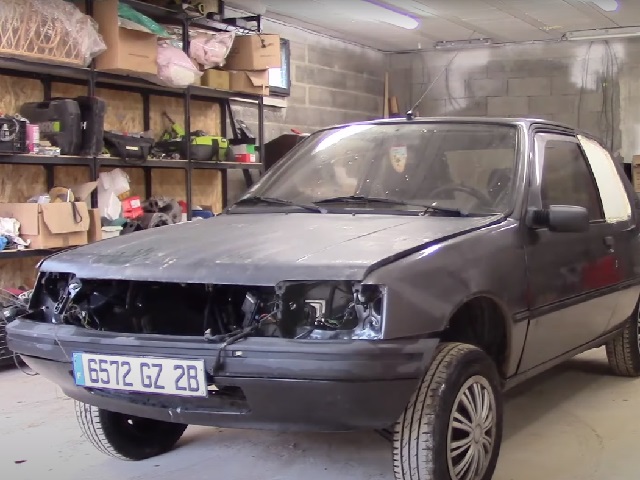

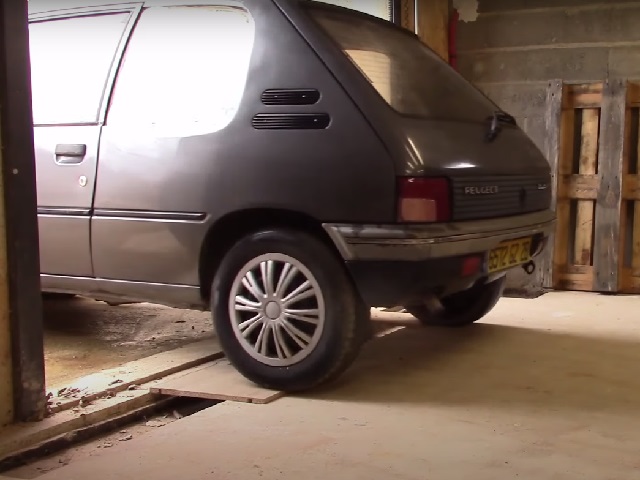

Début des travaux
Preparation 205 GTi Groupe A Preparation 205 GTi VHC Preparation 205 GTi 1.9

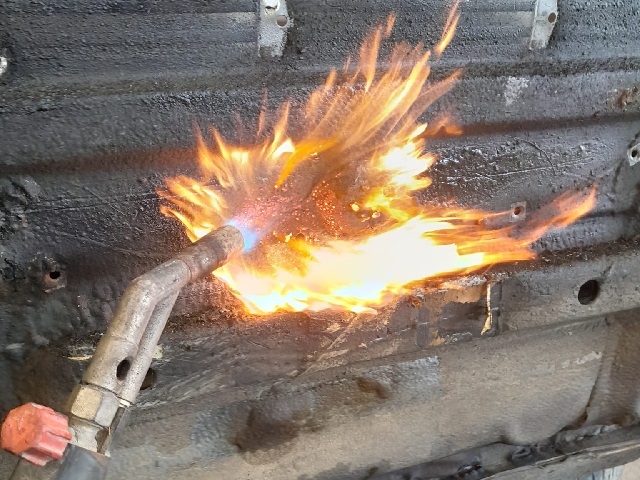

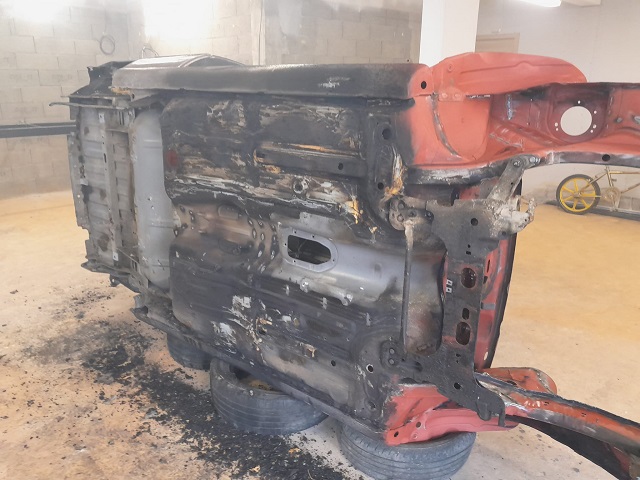

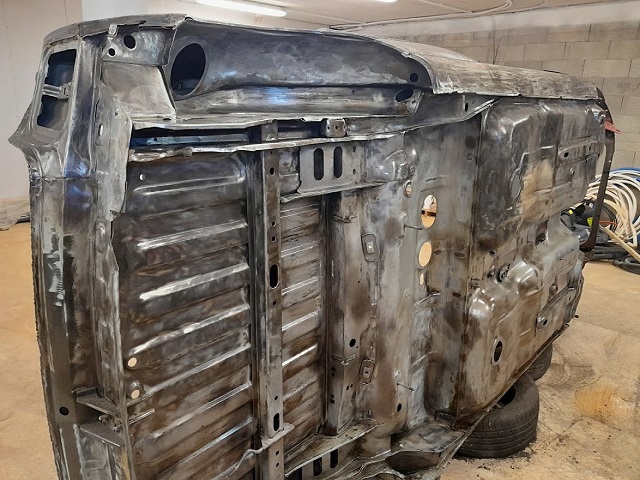

Déblaxonage
Deblaxonage caisse 205 Preparation soudure caisse 205 Nettoyage caisse 205 GTi

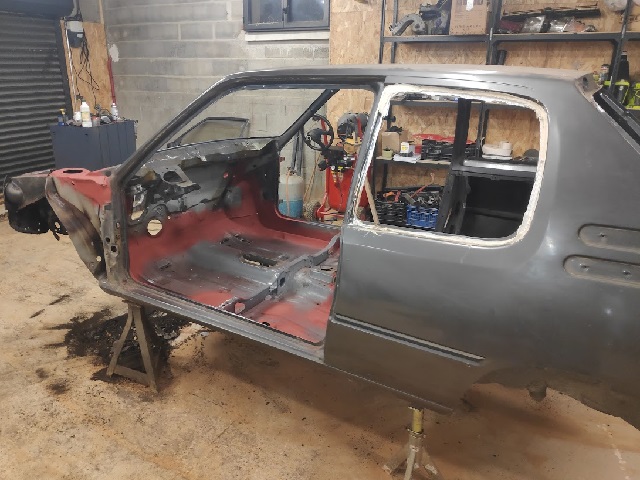

Nettoyage et protection de la tôle

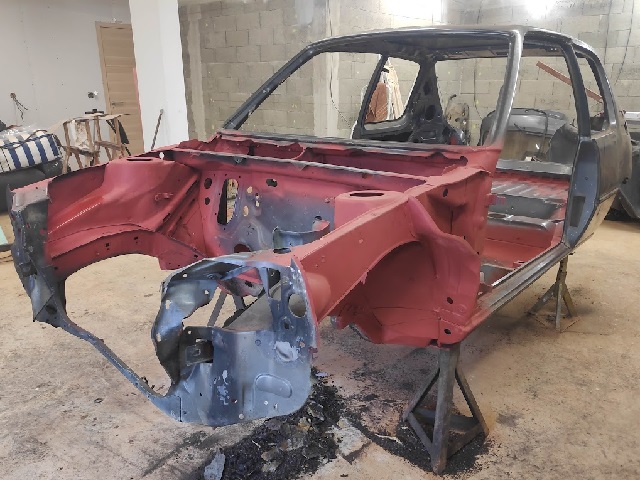

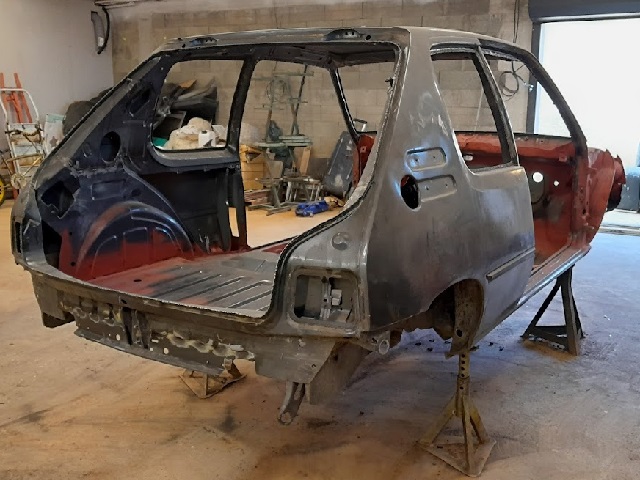

Chassis 205 GTi 1.9 Modification caisse 205 GTi préparation caisse 205 GTi
  Conseil by Marinen : Pour protéger la caisse, tu mets du Rustol, c'est incolore, indolore, inodore, et pleins de trucs en or.

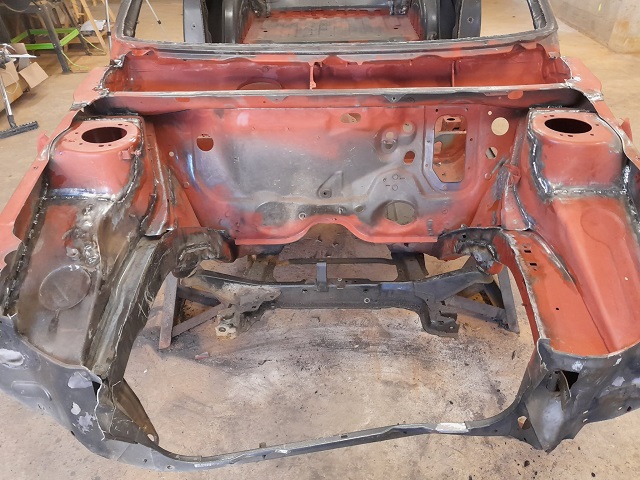

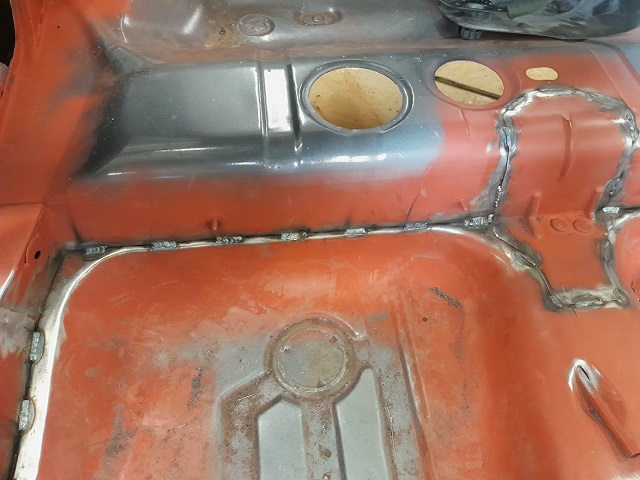

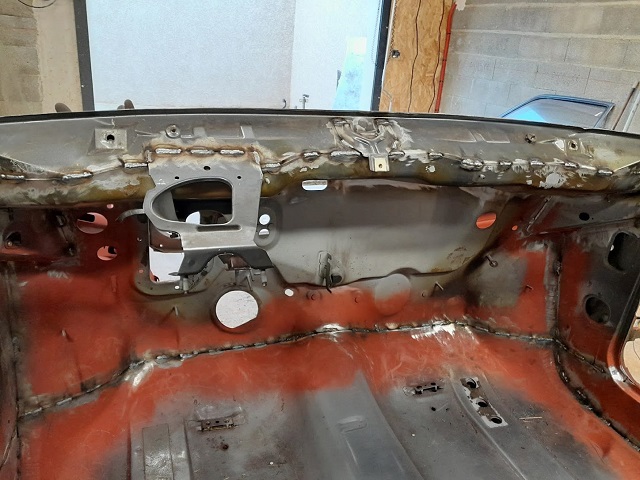

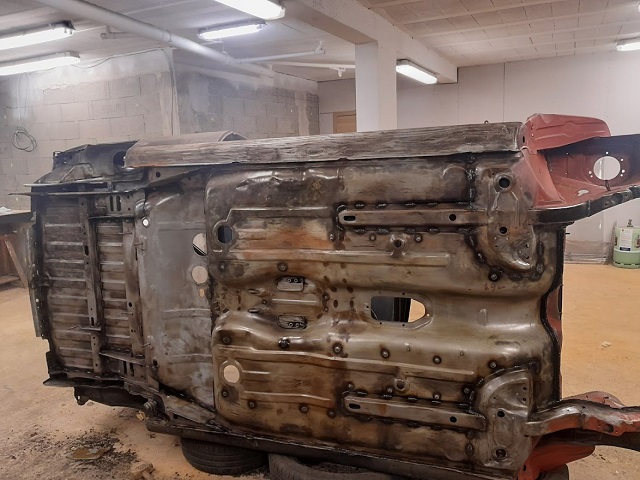

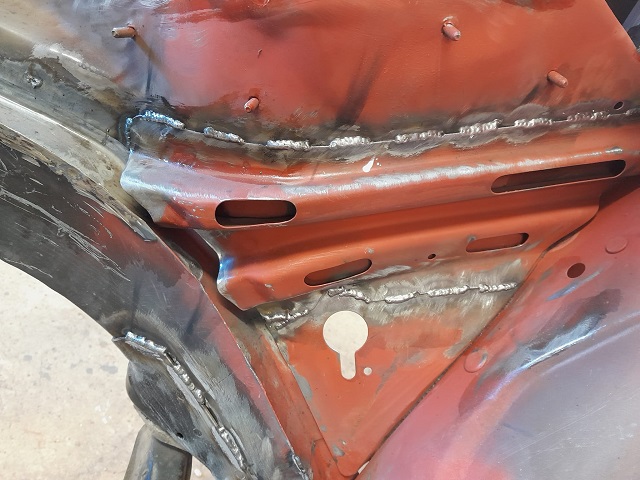

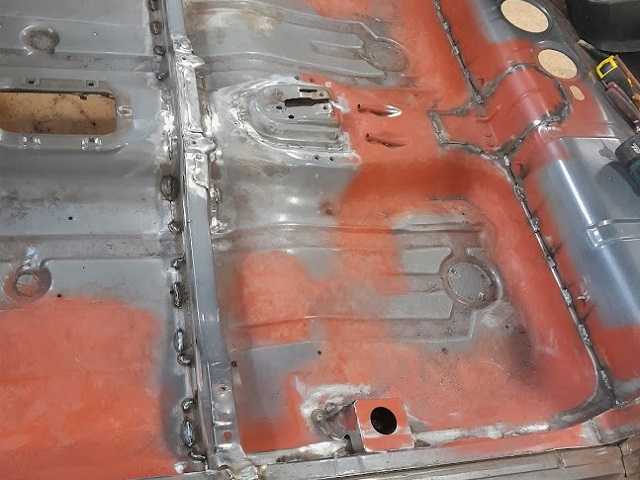

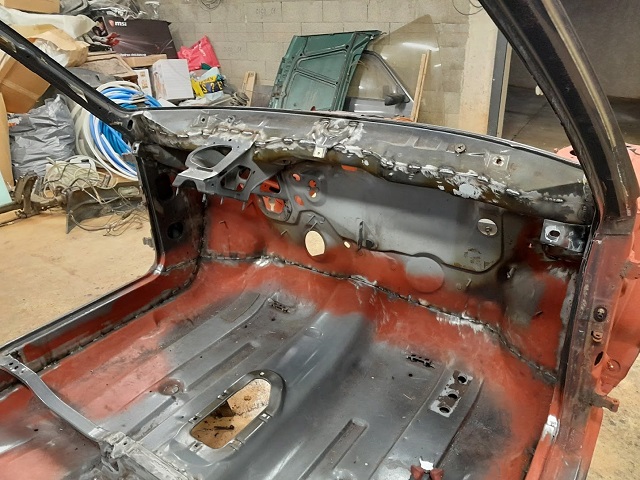

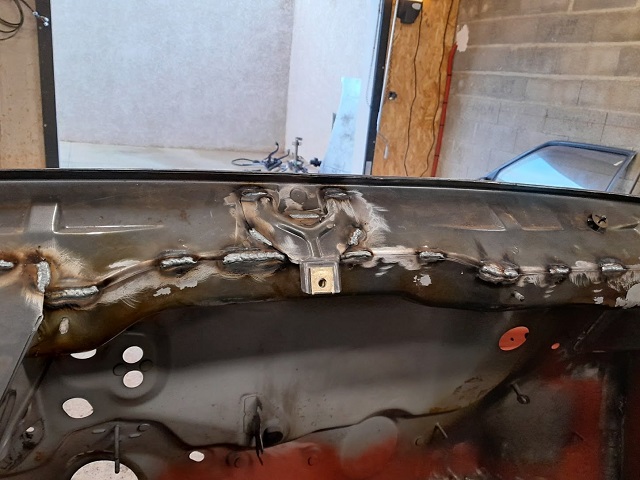

Soudure caisse #1

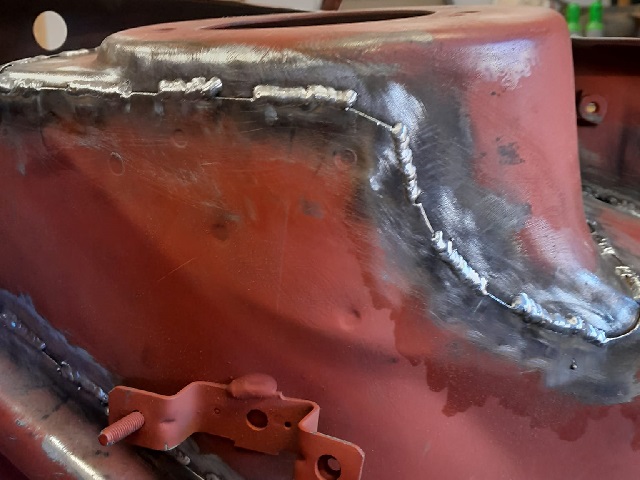

Soudure caisse 205 Renfort caisse 205 Renforcer caisse 205 GTi

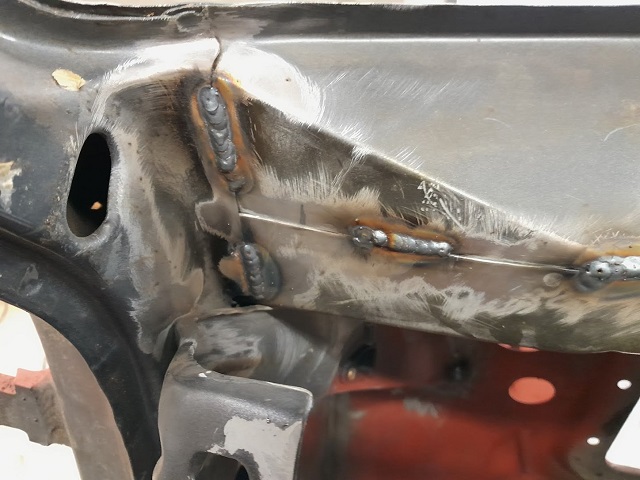

Soudure 205 gti

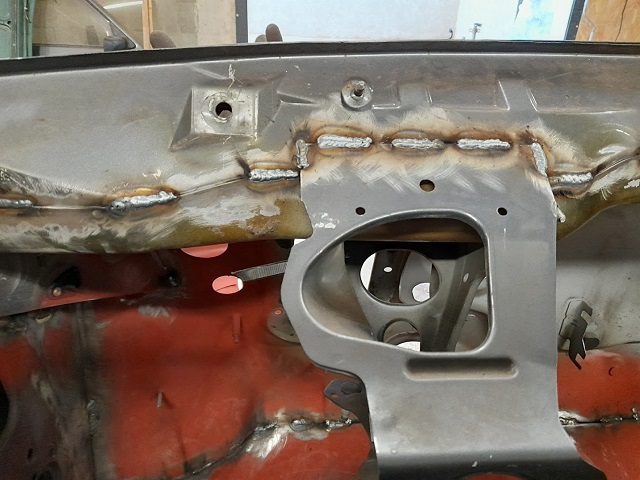

Soudure 205 Groupe A
Soudure 205 VHC

Renforcer 205 GTi
Renforcer 205 Groupe A

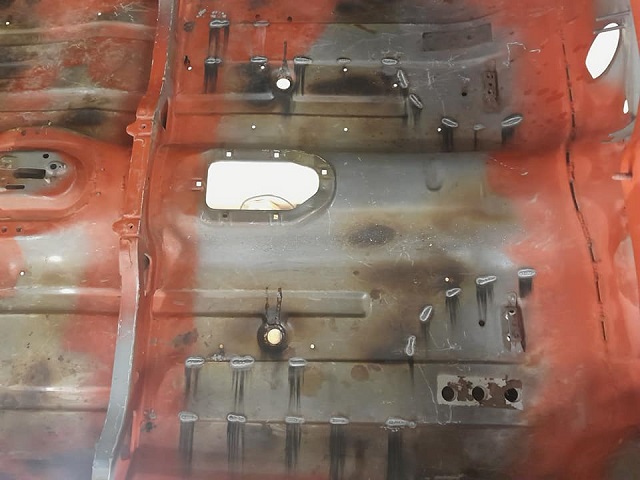

Renforcer 205 VHC

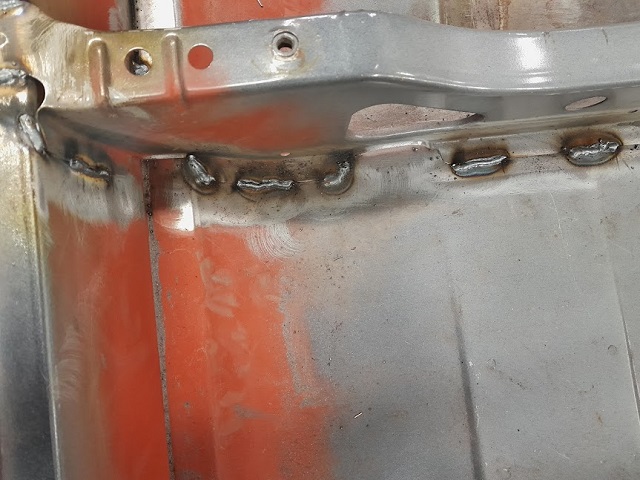

Renfort support siege 205

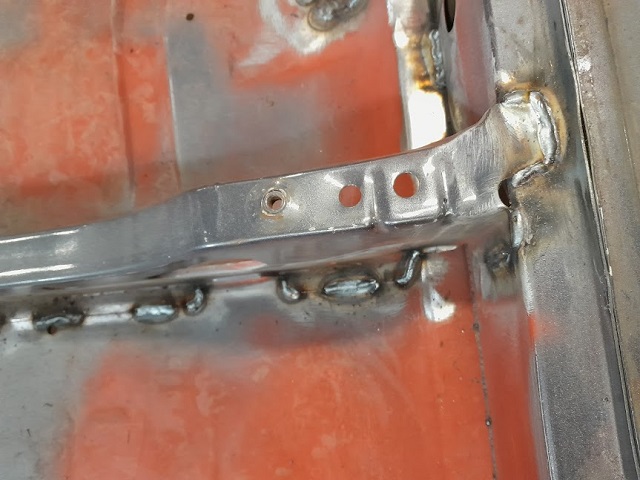

renfort traverse siege 205

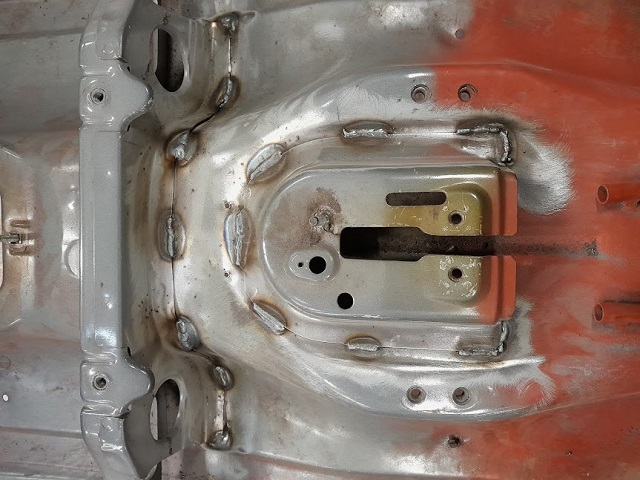

Support frein à main 205

Soudure caisse 205 GTi
Soudure caisse 309 Groupe A

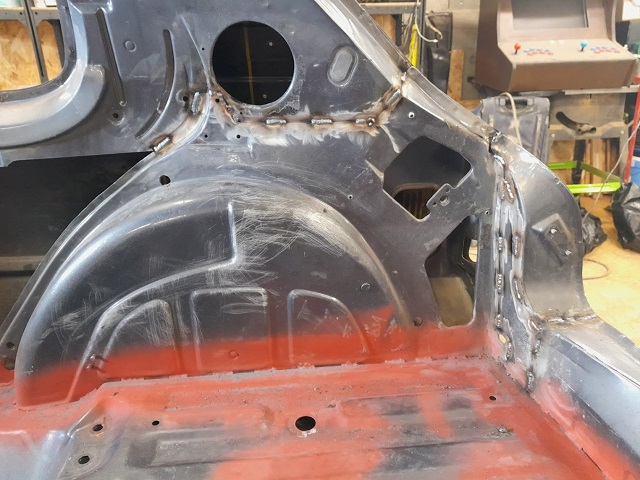

Soudure aile 205
  Conseil by Marinen : voir doc. PTS "Caisse" p2&3.

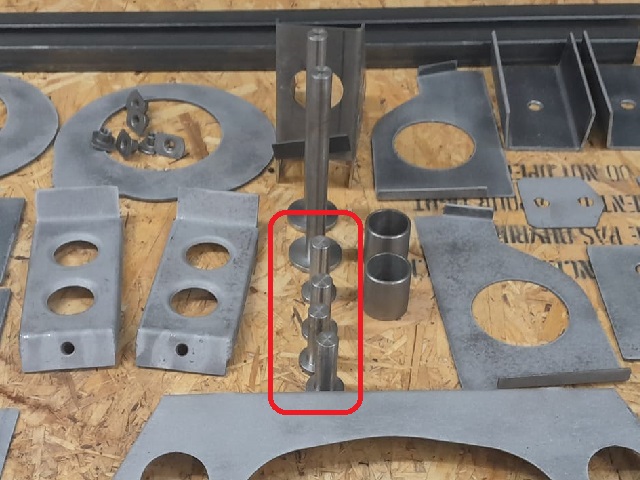

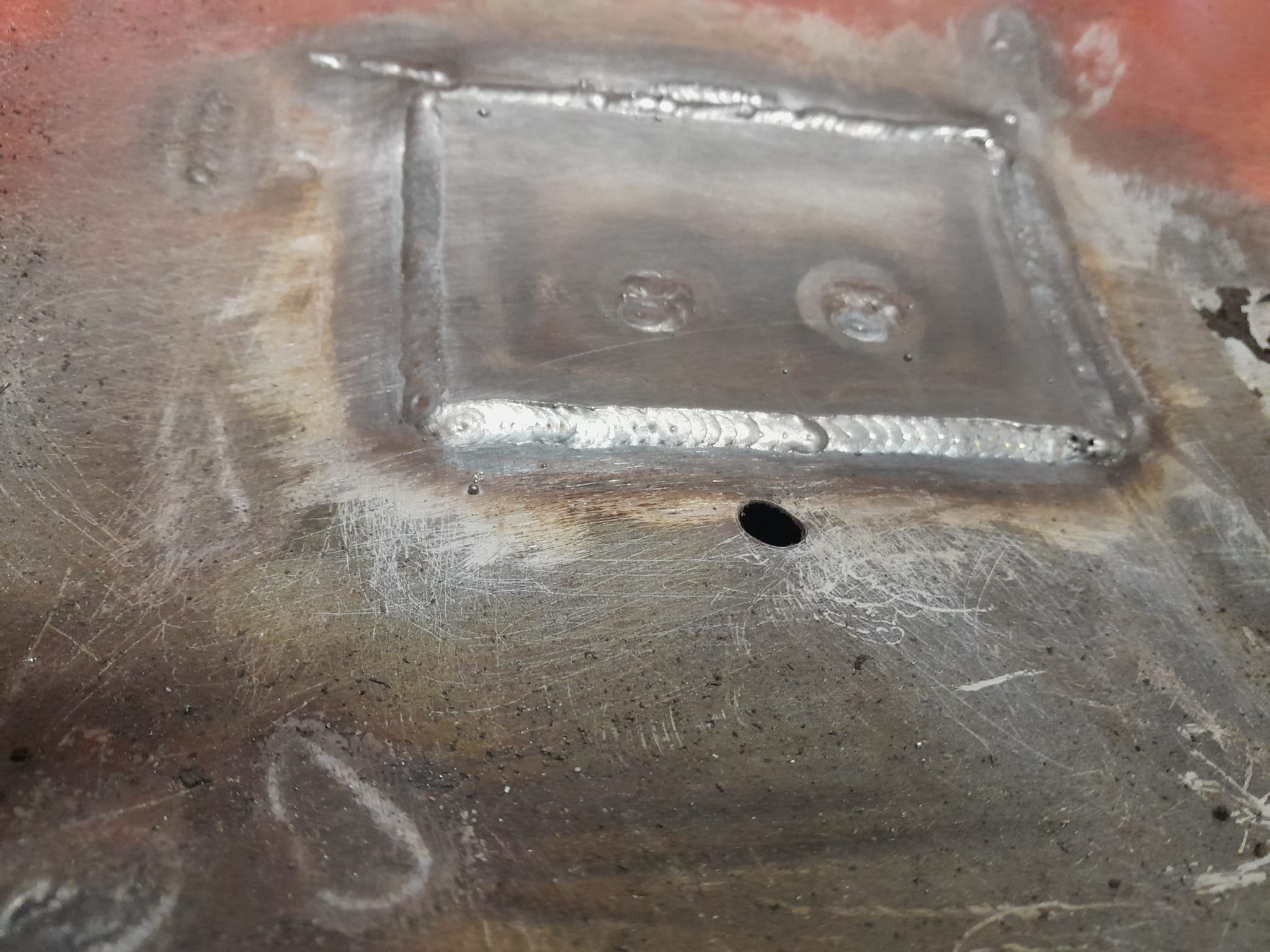

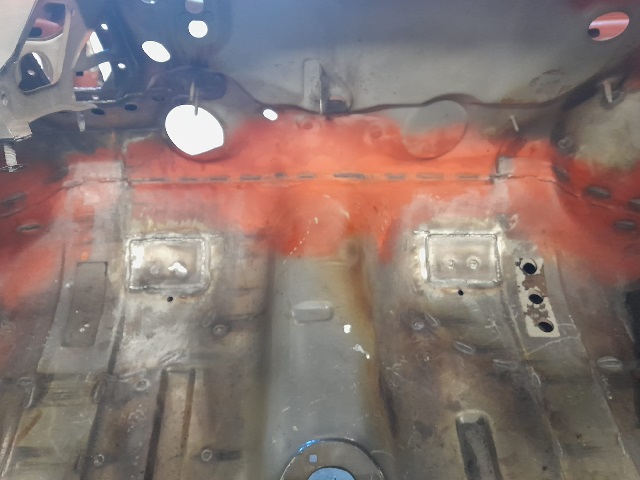

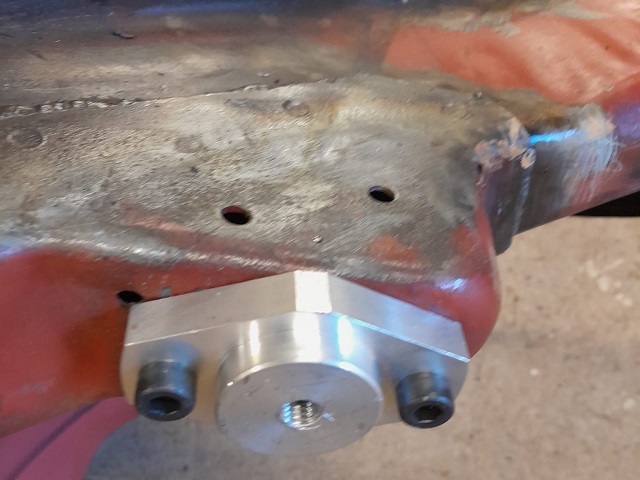

Fixations berceau S2G & P'P

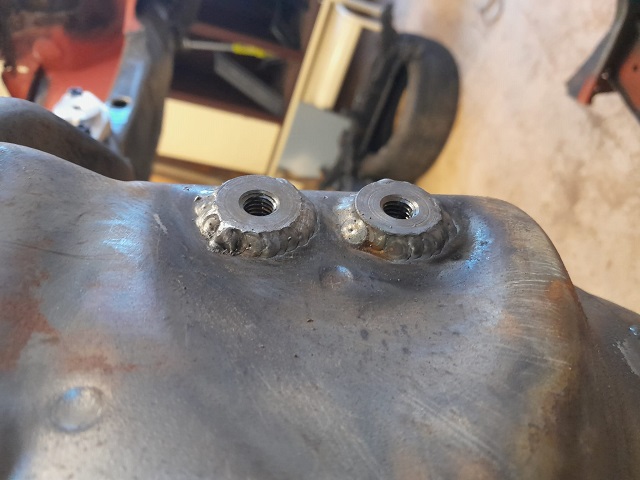

fixation berceau 205 Groupe A berceau 205 PTS fixation berceau 205 GTi

rigidifier berceau 205

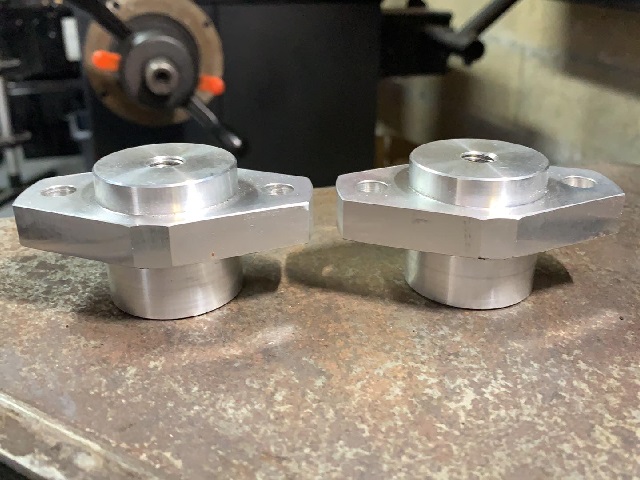

liaison rigide 205
fixation rigide 205
  Conseil by Marinen : voir doc. PTS "Caisse" p3.

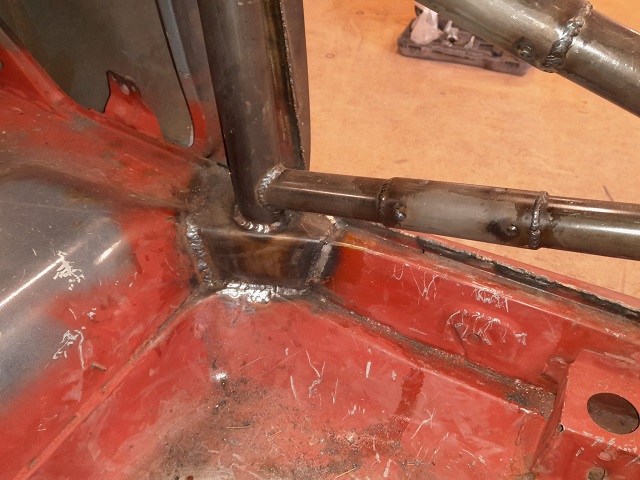

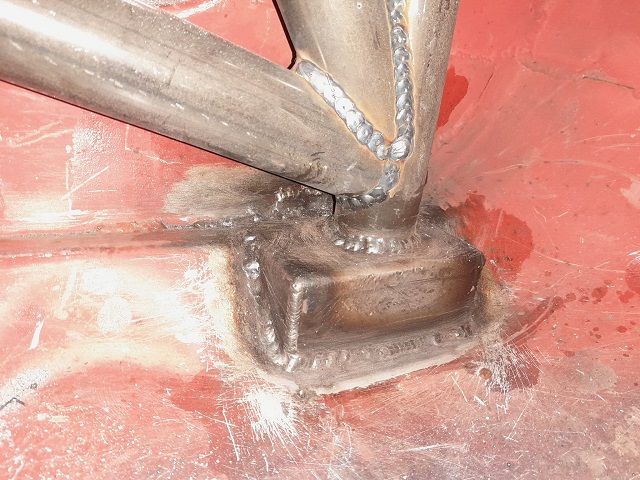

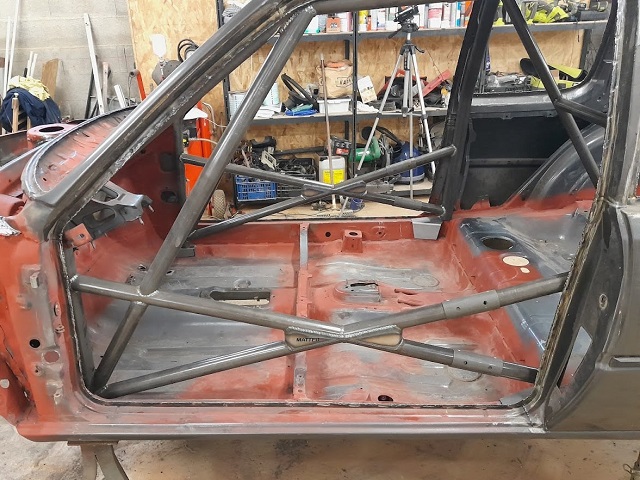

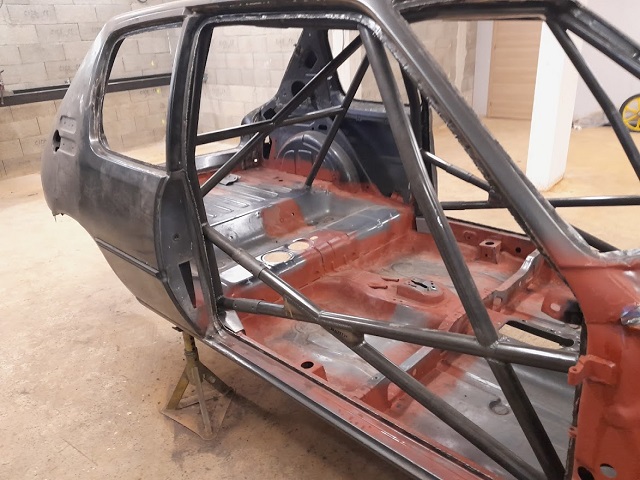

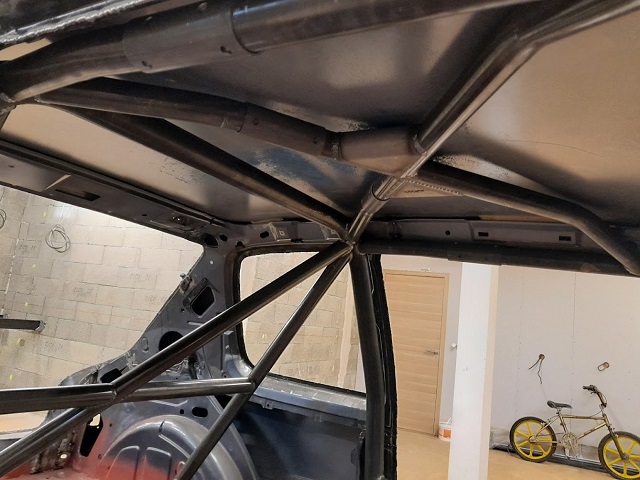

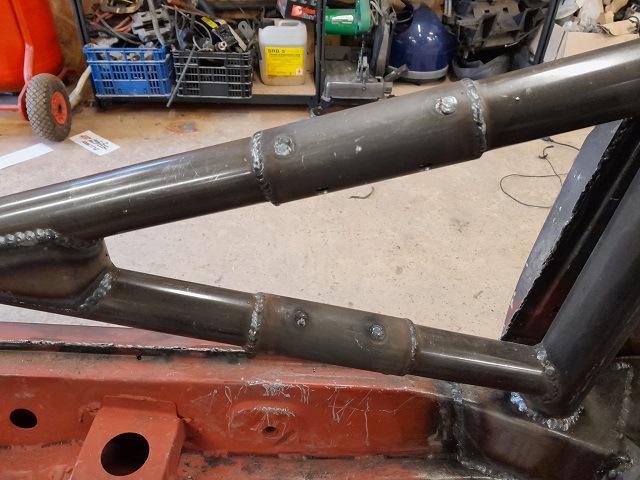

Montage & soudure arceau Matter

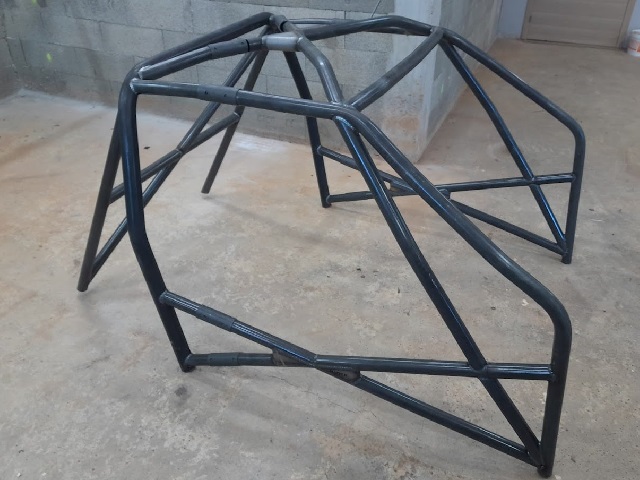

Arceau 205 GTi Instalation arceau 205 Installer arceau 205 GTi

Fixation berceau 205 groupe A

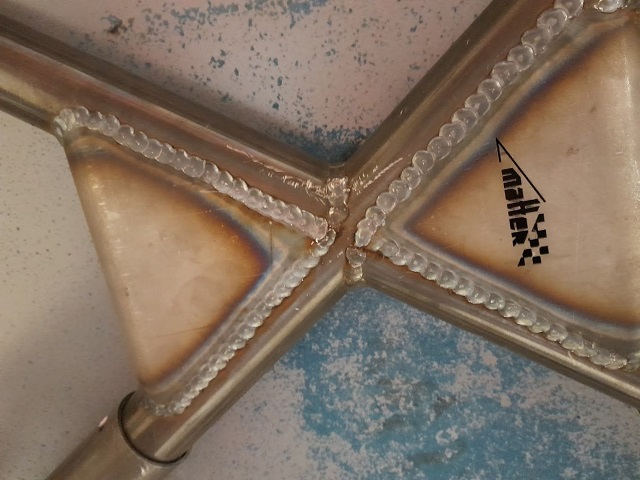

Arceau Matter
Fixation arceau PTS

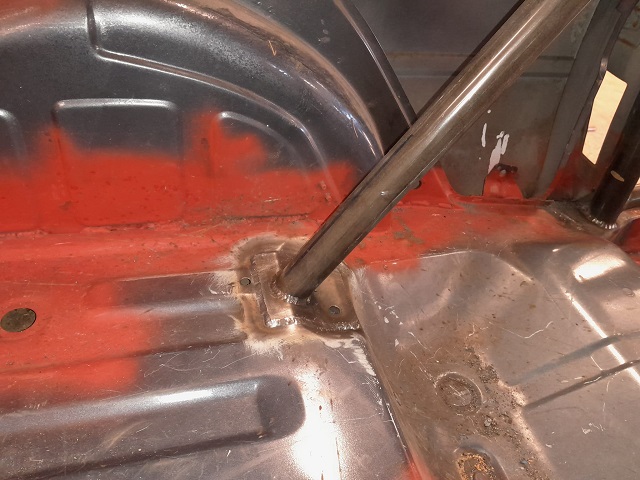

Rigifier caisse 205
pied de berceau 205
Installation arceau 205
  Conseil by Marinen : Monter l'arceau avant les travaux de soudure structurels sous caisse.

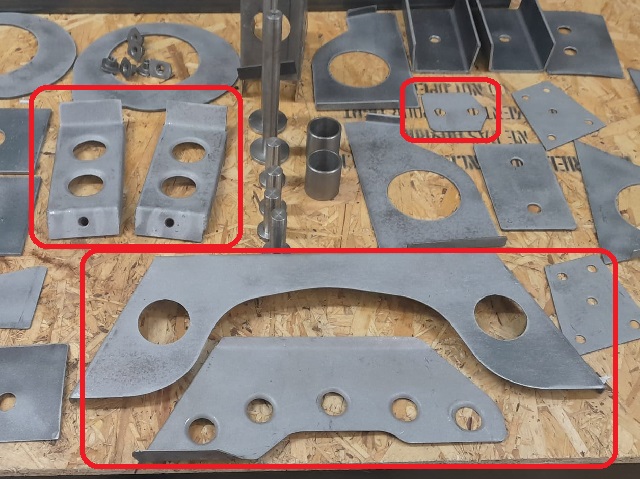

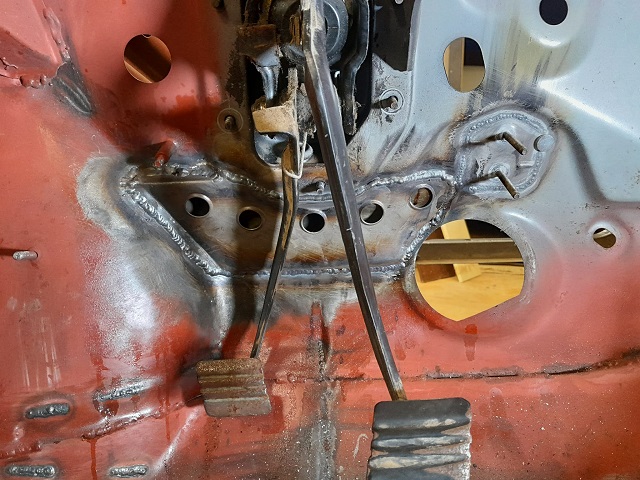

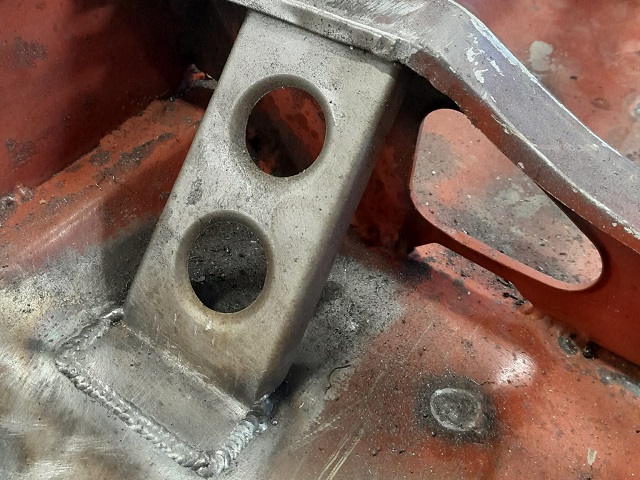

Soudure renforts habitacle S2G

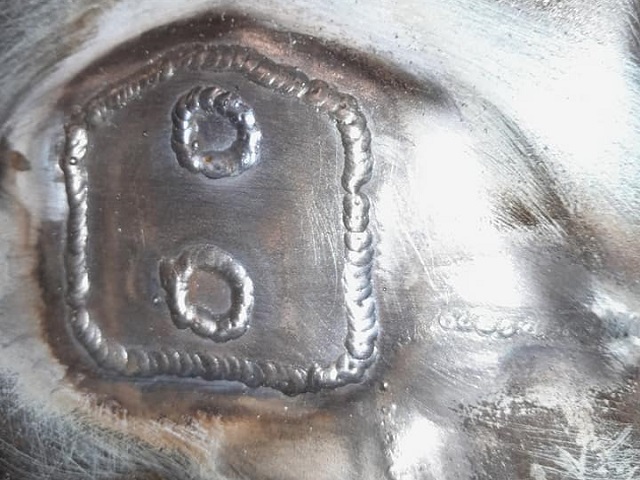

Renforts S2G 205 renfort pédalier 205 gti Soudure accélérateur 205

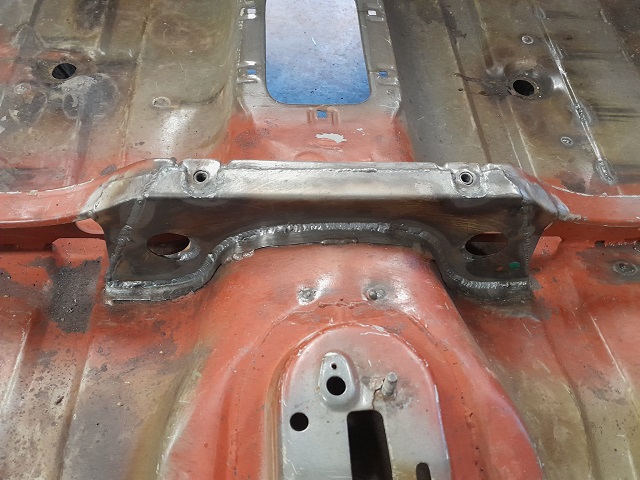

Support baquet 205
Amelioration support siege 205
Chaine Marinen
  Conseil by Marinen : Il est préférable de souder les renforts au dessus de la traverse au niveau des fixations des baquets.

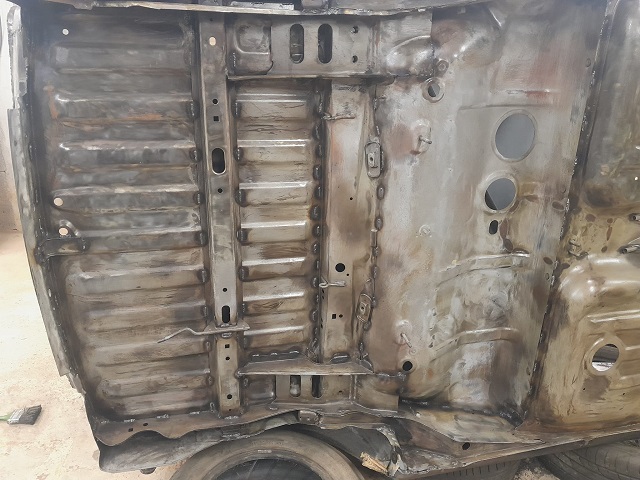

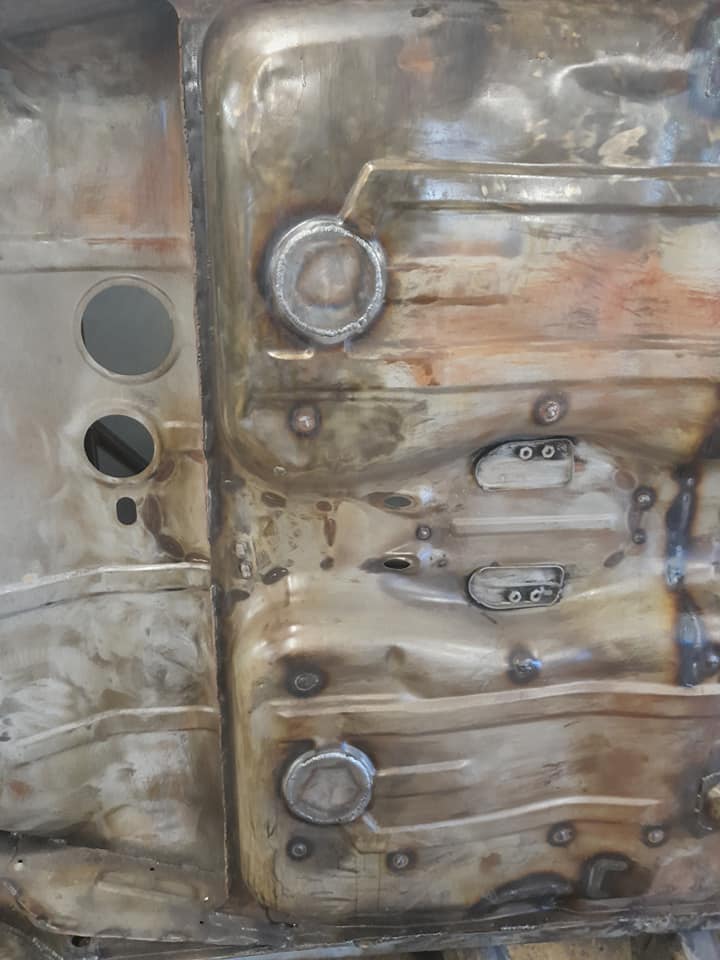

Soudure caisse #2

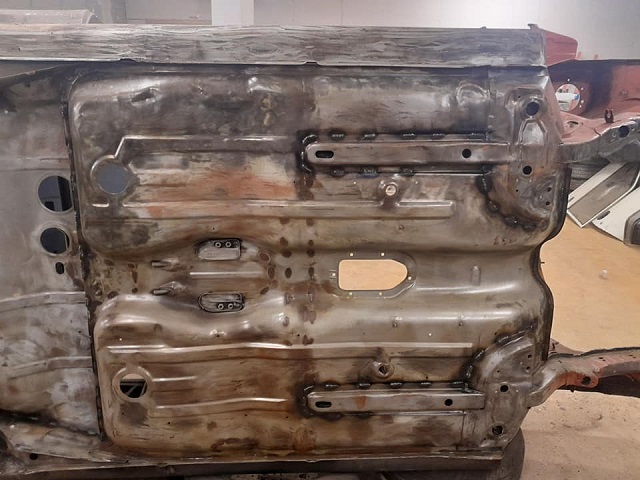

Soudure caisse 205 modification caisse 205 GRoupe A rigidifier caisse 205 GTi

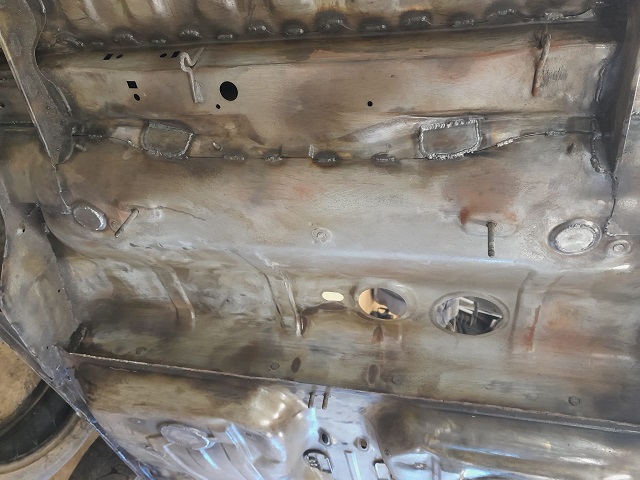

Renforts train AR 205
Renforcer train arriere 205
fixation train arriere 205 GTi

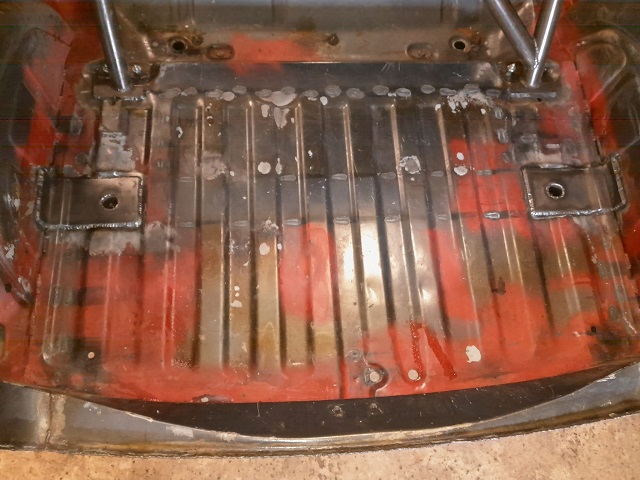

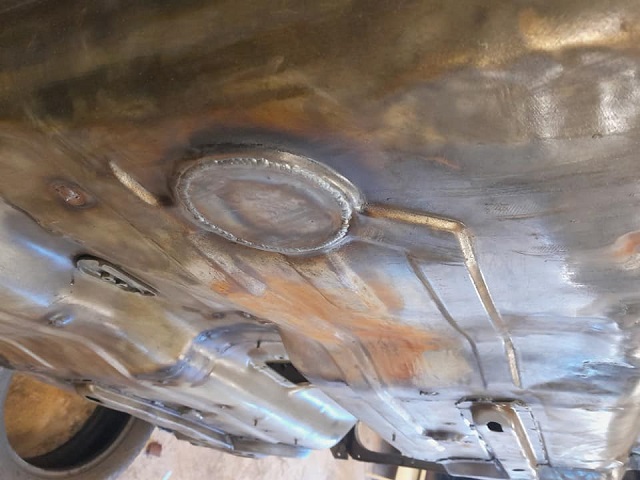

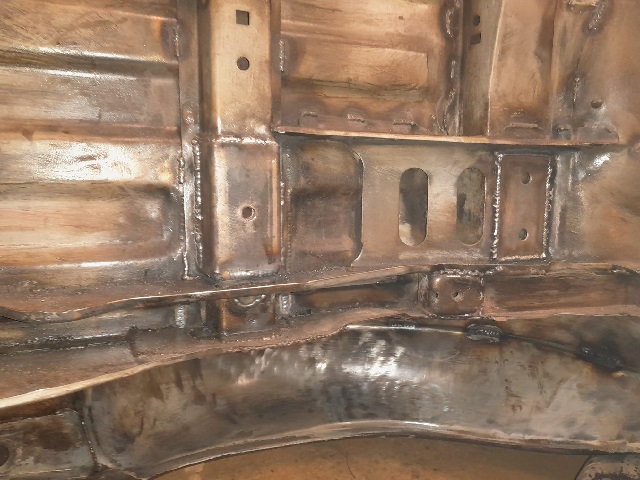

Renforts fixation train Ar.
modification frein à main 205 modification frein à main groupe A modification frein à main PTS

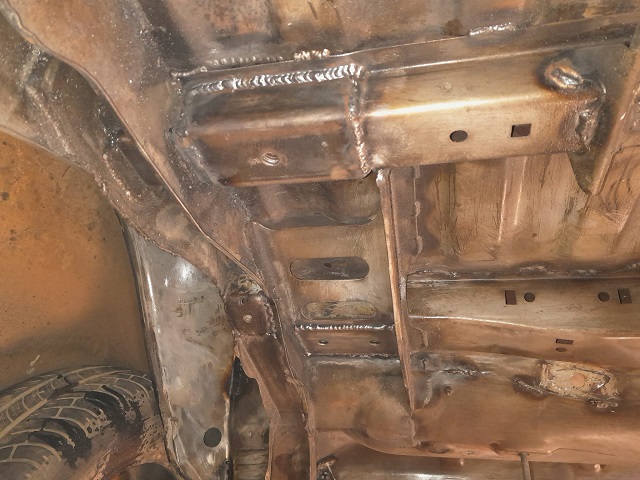

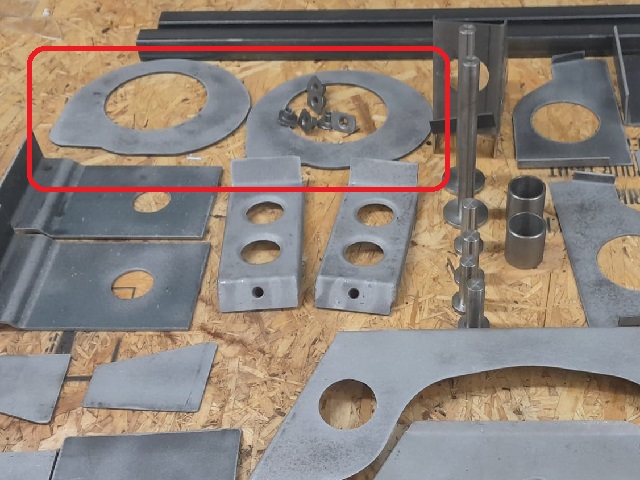

Modification ancrage amortisseur 205

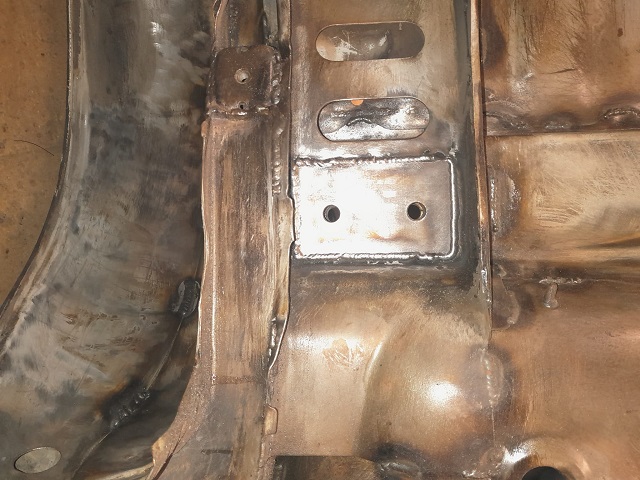

montage coupelle 205 PTS

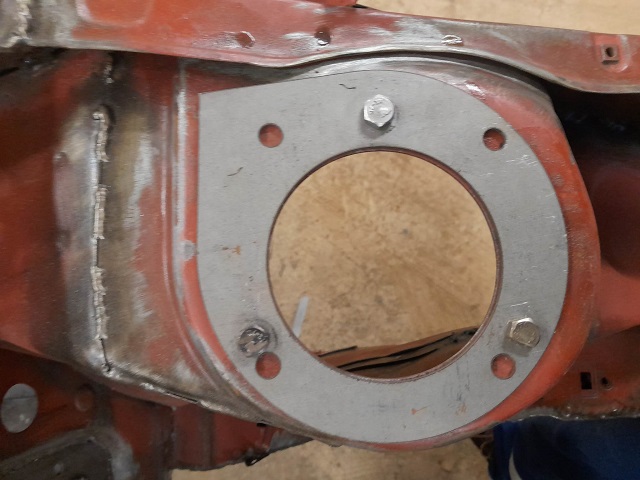

renfort coupelle 205
  Conseil by Marinen : Rajouter des contre-plaques dans le coffre (prépa. 205 Rallye Gr.A), voir doc. PTS "Caisse" p3.

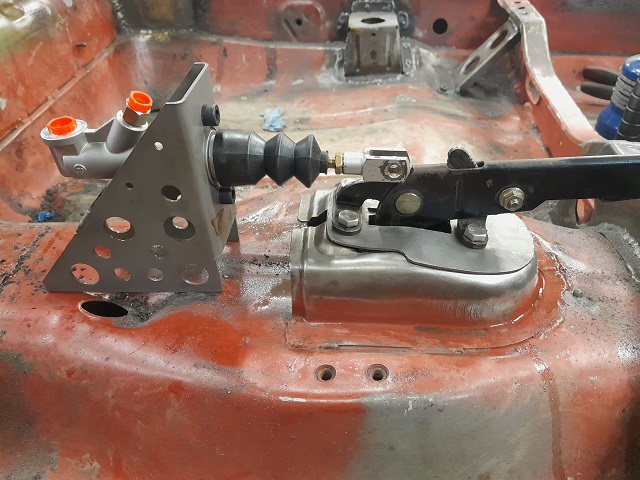

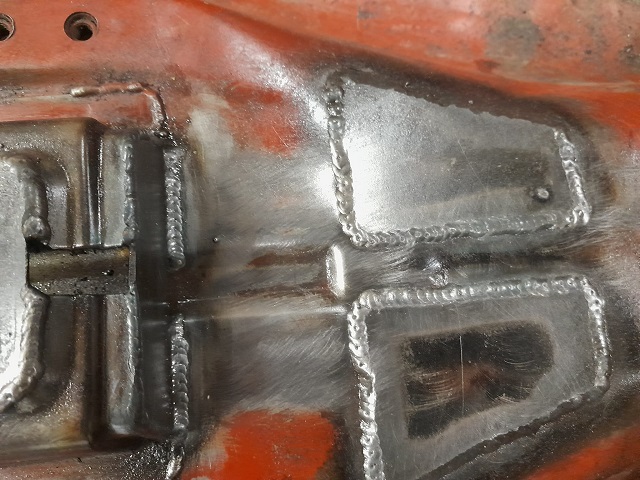

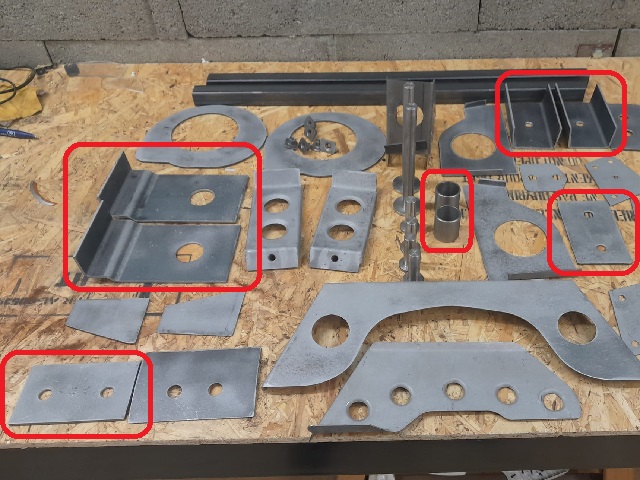

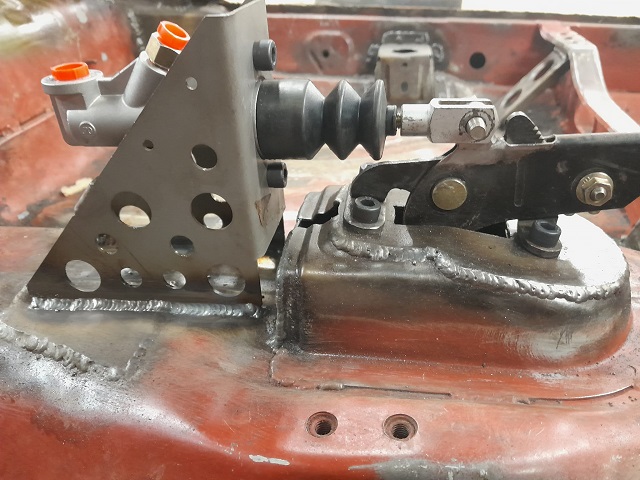

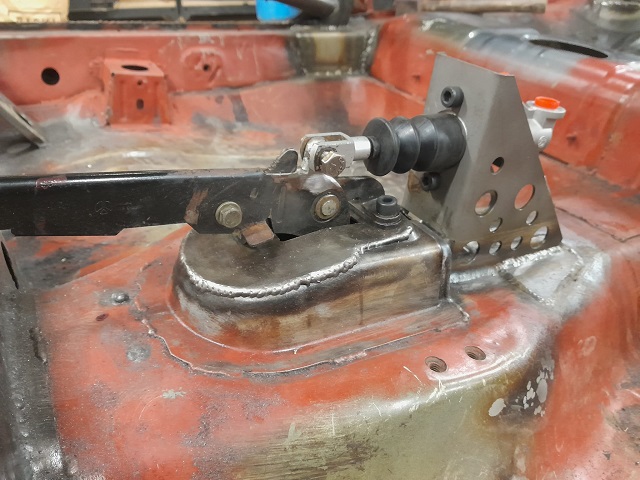

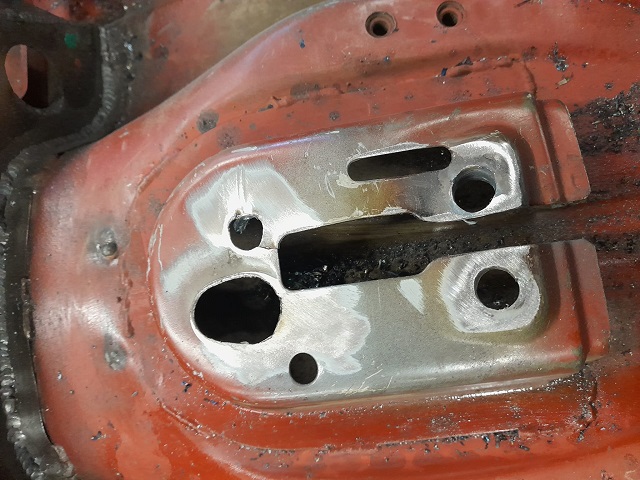

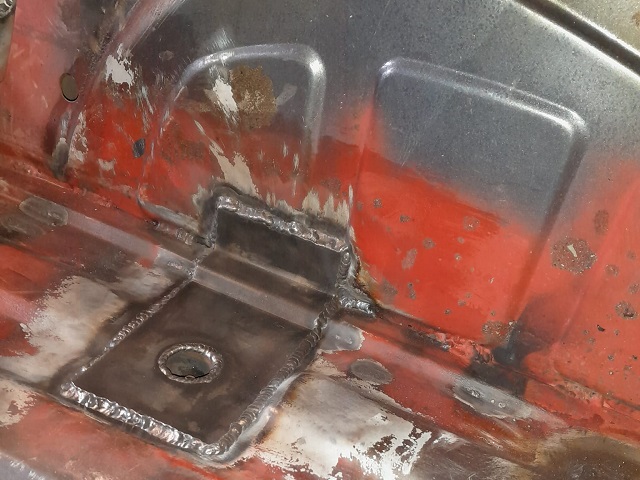

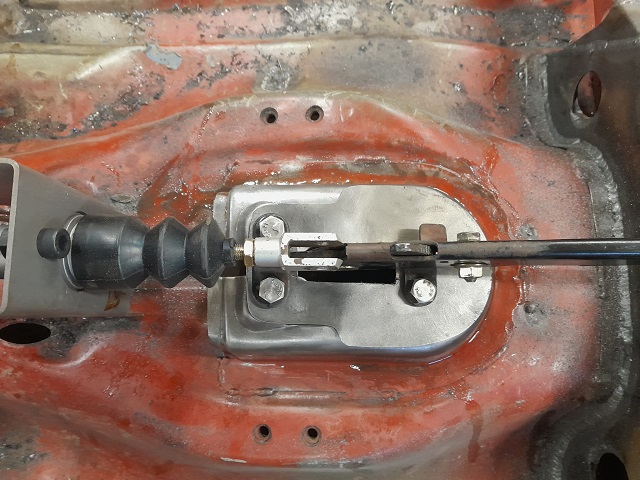

Support & renforts frein à main
modification frein à main 205 frein à main PTS modification frein à main 205 GTi

Fixation PTS frein à main
Frein à main 205 rallye groupe A
frein à main GRoupe A
  Conseil by Marinen : voir doc. PTS "Caisse" p6.

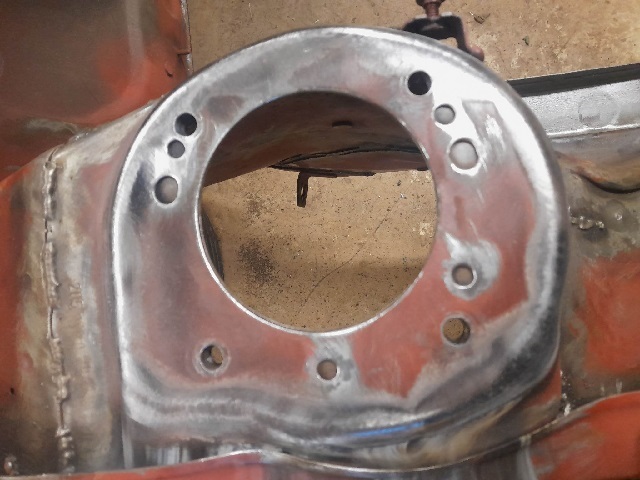

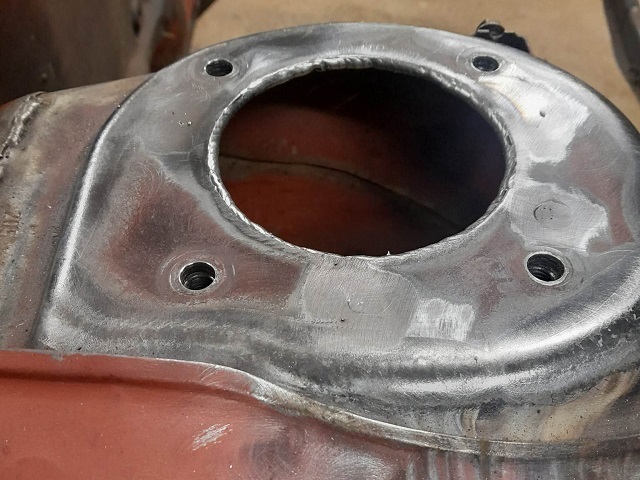

Installation coupelles têtes d'amortisseurs Av.

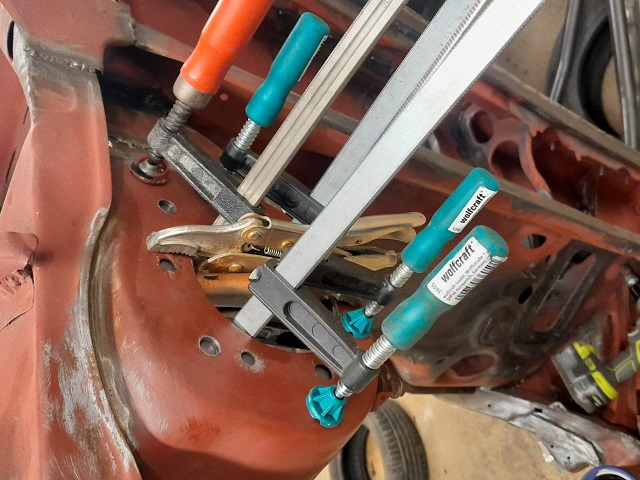

Modification ancrage amortisseur 205 renfort coupelle 205 PTS fixation amortisseur PTS

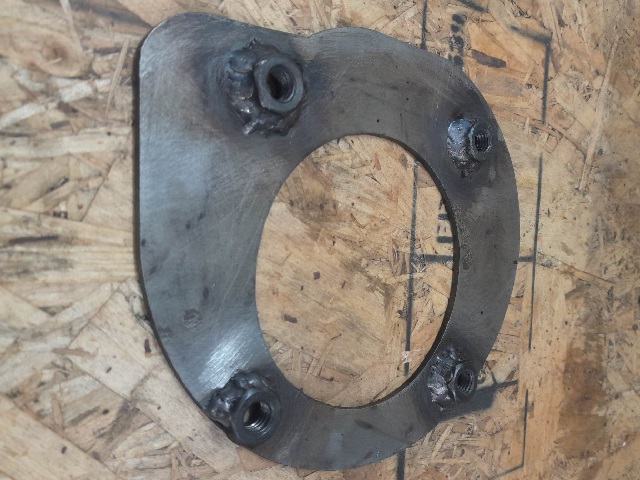

renfort amortisseur 205 groupe A

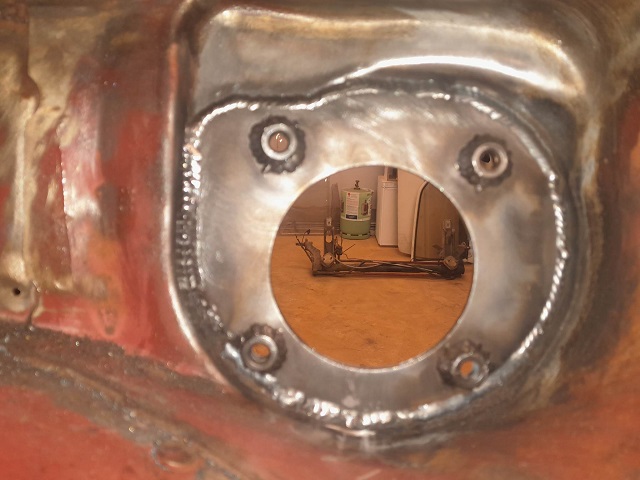

renfort amortisseur pts
percer trou coupelle 205

renfort amortisseur 205 gti

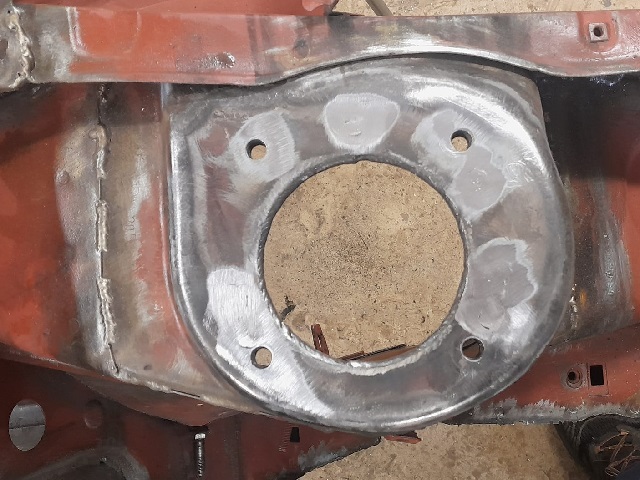

soudure renfort amortisseur 205

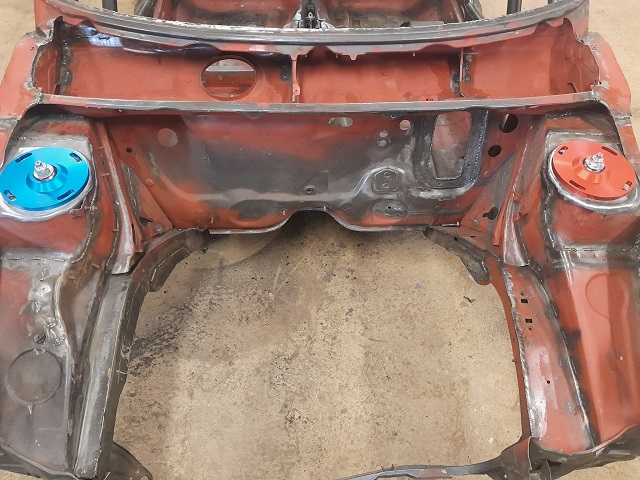

Coupelle groupe A PTS
  Conseil by Marinen : L'utilisation d'un gabarit facilite le perçage des 4 nouveaux trous de fixation spécifiques.

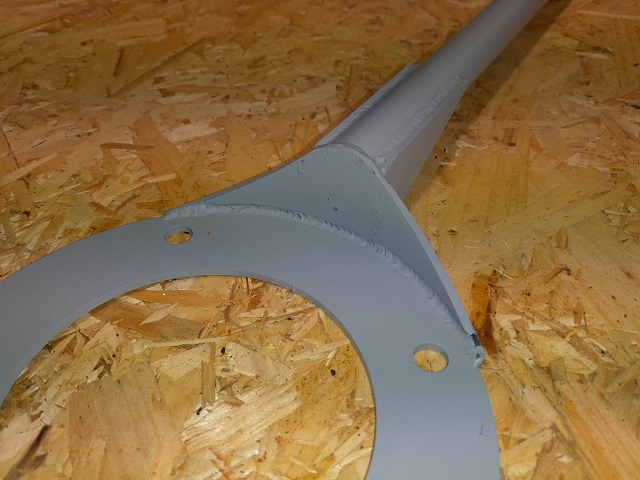

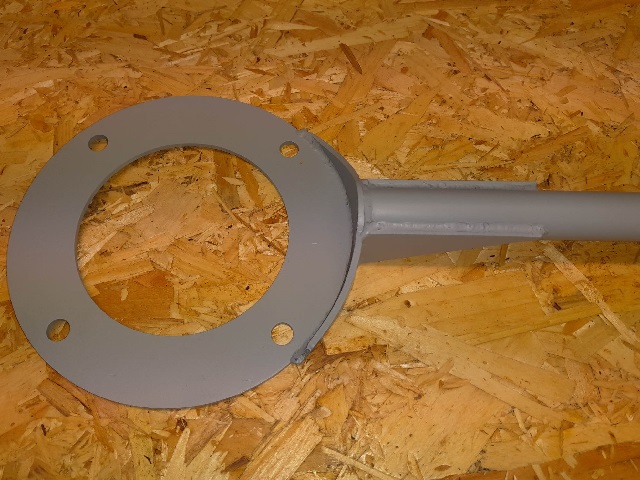

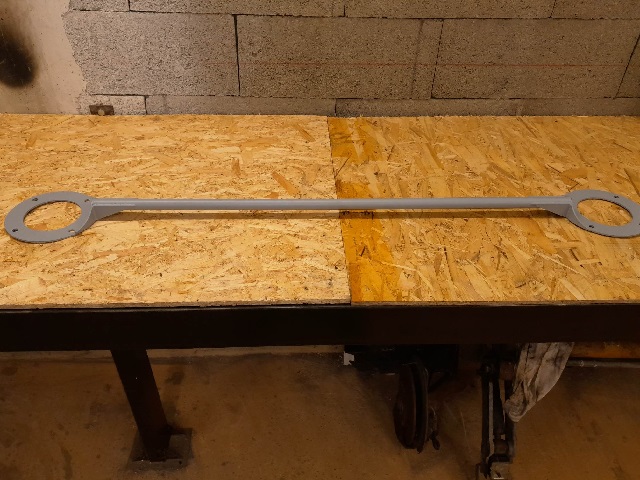

Barre anti-rapprochement Av. Gr. A
barre anti rapprochement pts barre anti rapprochement Groupe A barre anti rapprochement 205 gti 4 trous
  Conseil by Marinen : la barre anti rapprochement Gr. A dispose de 4 trous par coupelle.

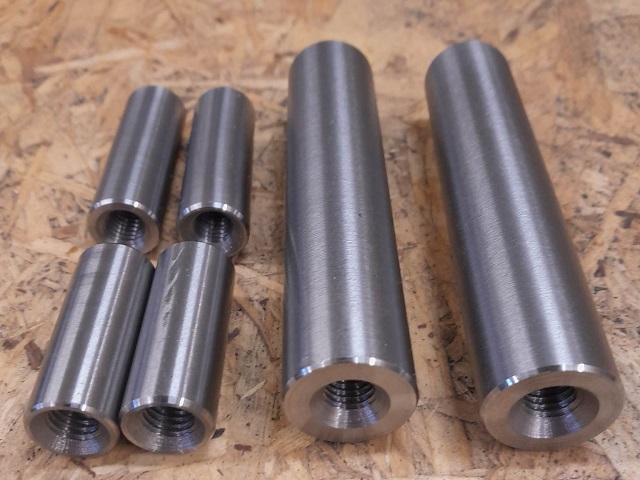

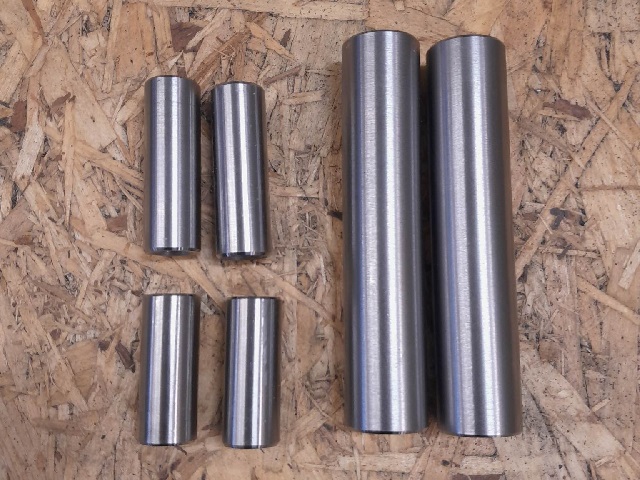

Création bobines de fixation moteur rigide
Insert support moteur 205 groupe A Douille support moteur 205 groupe A blank
  Conseil by Marinen : Voir doc. PTS "Caisse" p12 & doc. PTS "Caisse" p13 pour modification longerons.

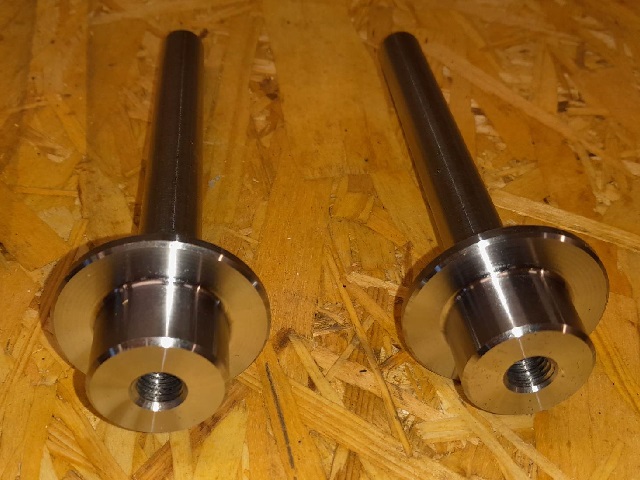

Création bobines spécifiques

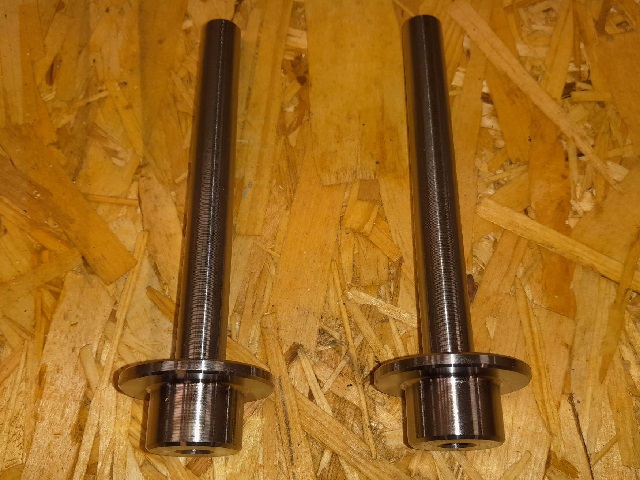

Insert berceau 205 groupe A Douille berceau 205 groupe A blank
  Conseil by Marinen : Adaption bobines pour caisse non-GTi, voir doc. PTS "Caisse" p4.

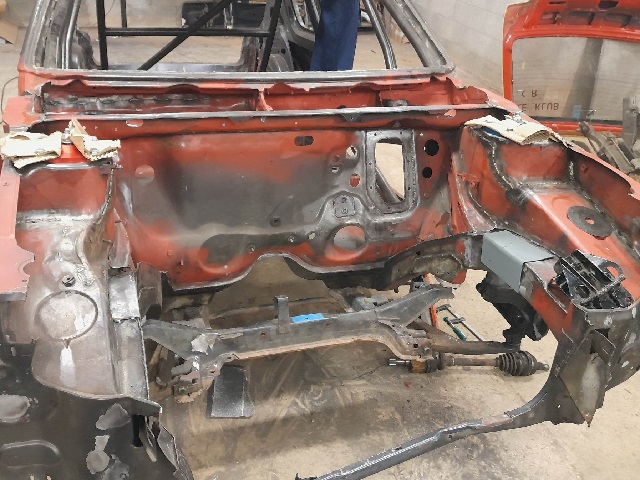

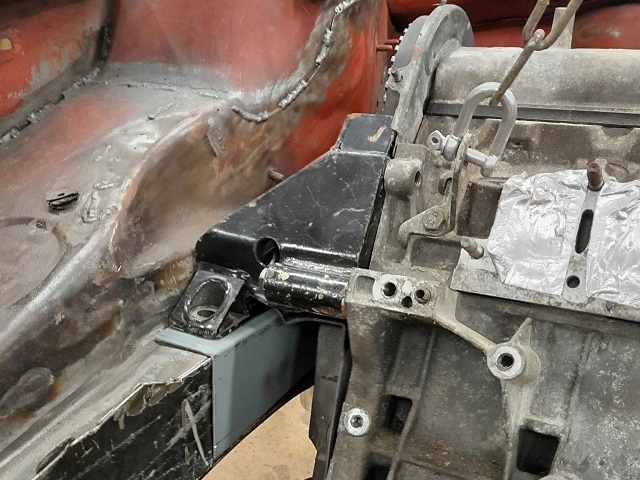

Montage à blanc moteur/boite

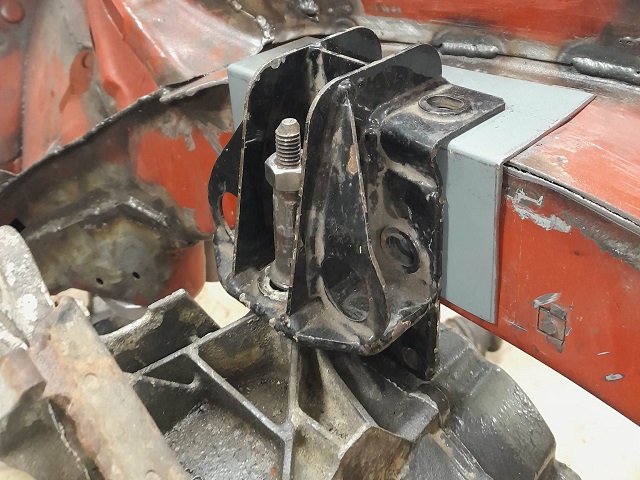

modification support moteur 205 PTS modification fixation boite 205 PTS support moteur 205 PTS
  Conseil by Marinen : Monter le train AV avec les triangles d'origine pour faciliter le positionnement du moteur.

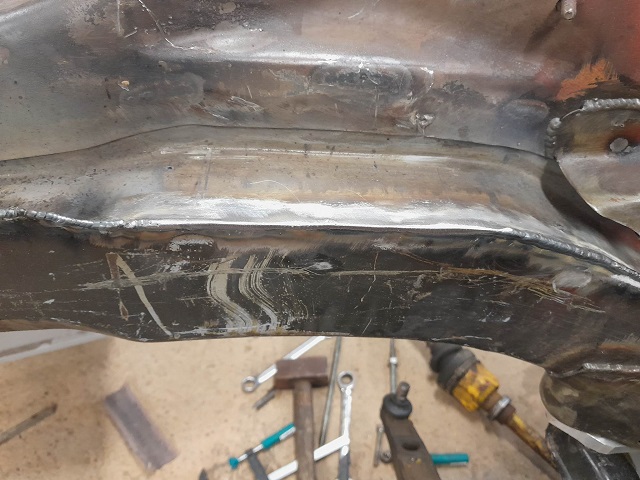

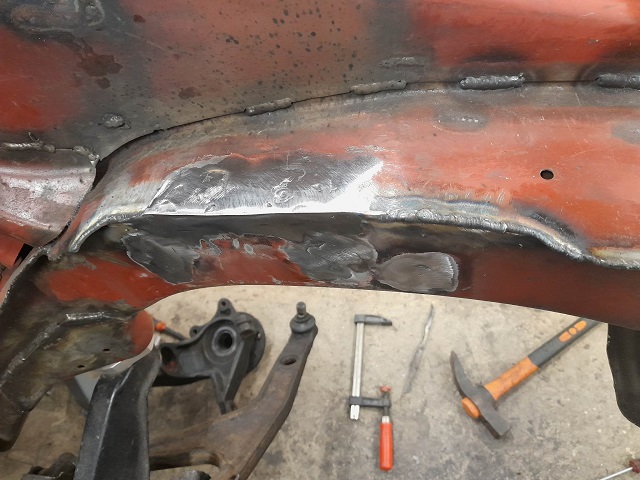

Préparation longerons
rigidifier longeron 205 blank modification longeron 205

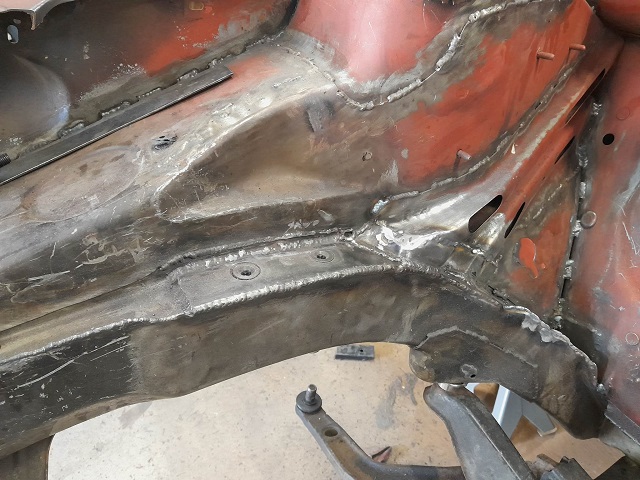

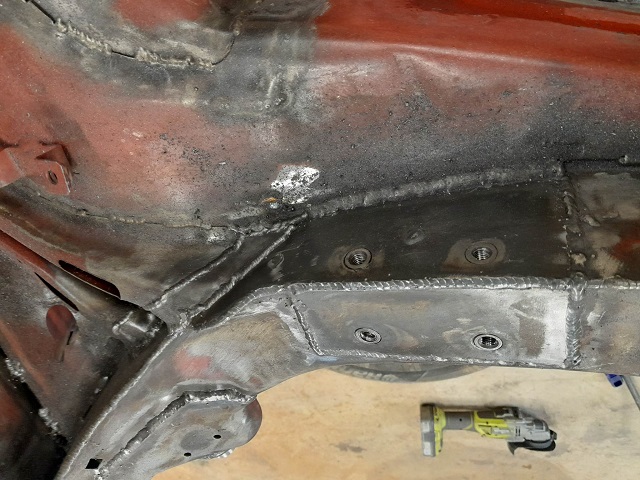

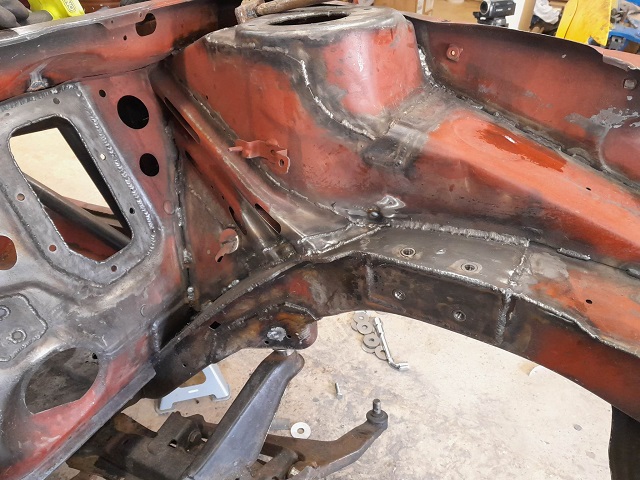

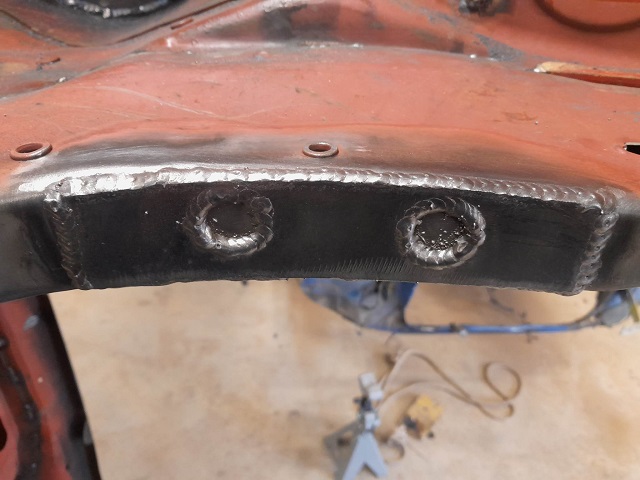

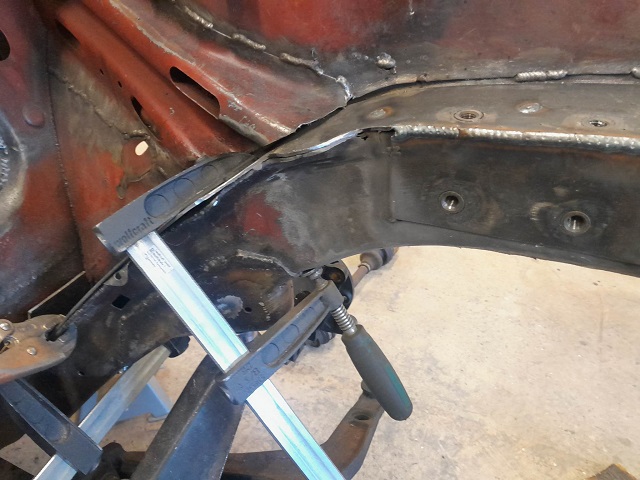

Soudure douilles de support moteur

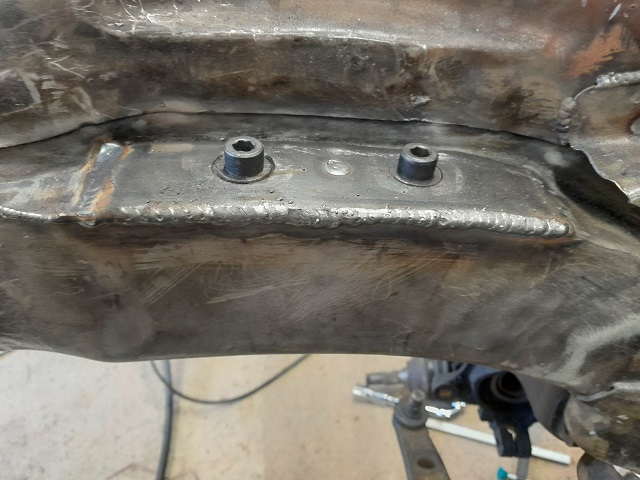

fixation moteur 205 groupe A blank fixation moteur 205 groupe A

douille longeron 205 groupe A
blank
bobine longeron 205 VHC

douille longeron 205 groupe A
blank
bobine longeron 205 VHC
  Conseil by Marinen : voir doc. PTS "Caisse" p12 & doc. PTS "Caisse" p13 pour modification longerons.

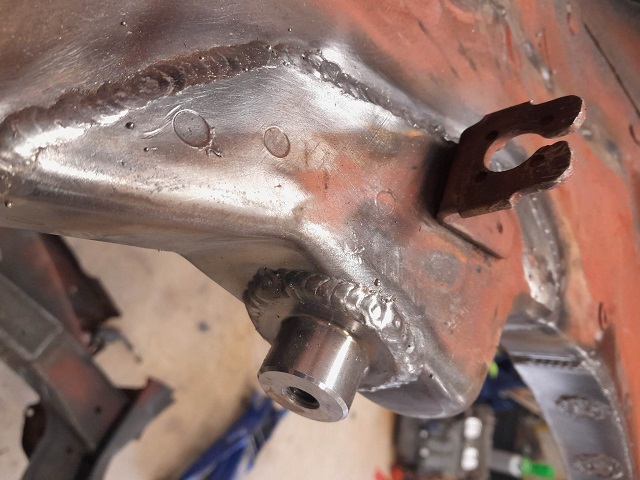

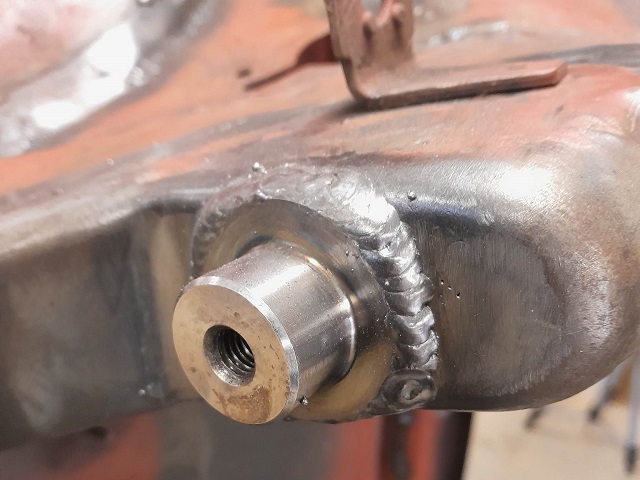

Bobines Av. de fixation berceau

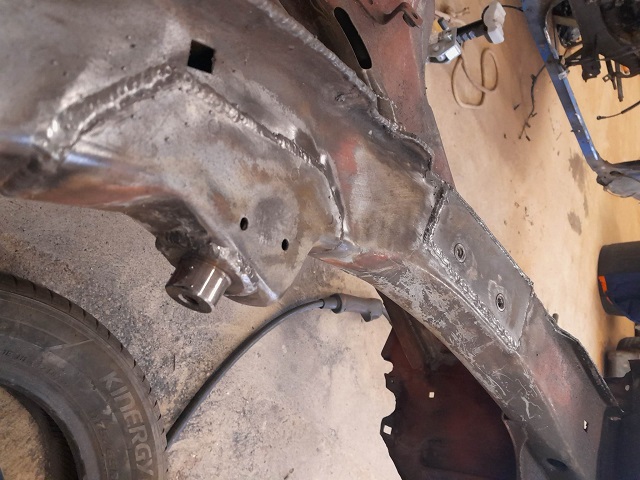

support berceau 205 berceau rigide 205 modification support berceau 205
  Conseil by Marinen : Adaption bobines pour caisse non-GTi, voir doc. PTS "Caisse" p4.
  Conseil by Marinen : Relier par des renforts le point supérieur des bobines Av de berceau aux douilles de supports moteur.

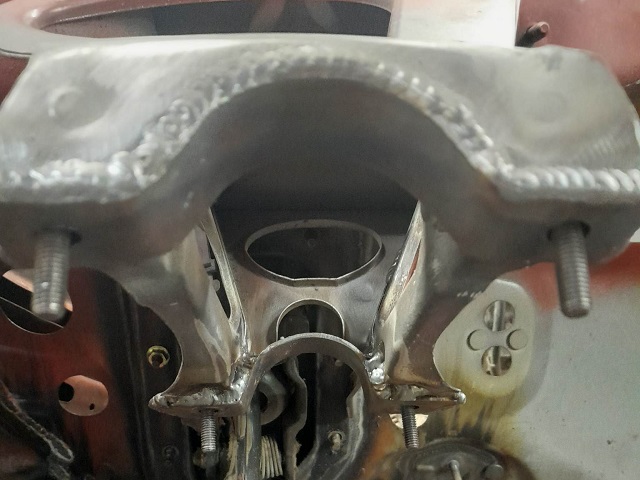

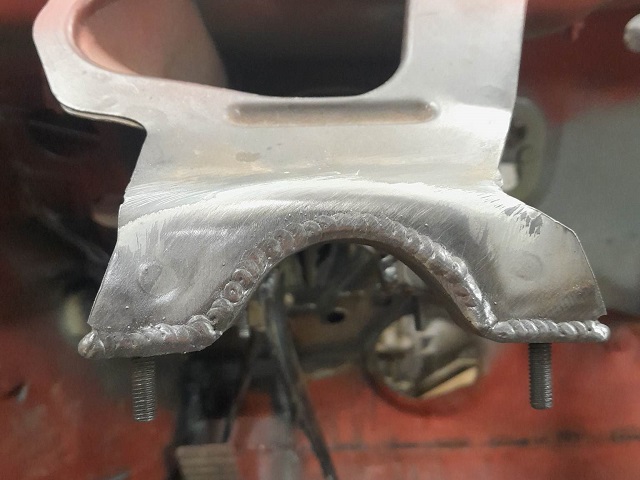

Renfort support colonne de direction
renfort colonne direction 205 soudure direction 205 groupe A Chaine Marinen
  Conseil by Marinen : voir doc. PTS "Caisse" p2 pour modification support de colonne de direction.

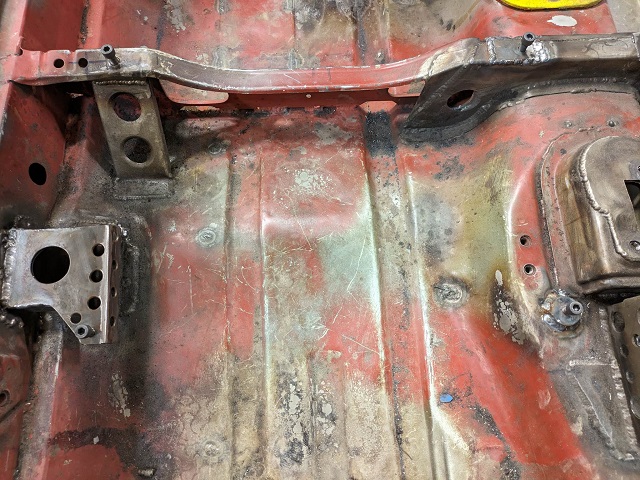

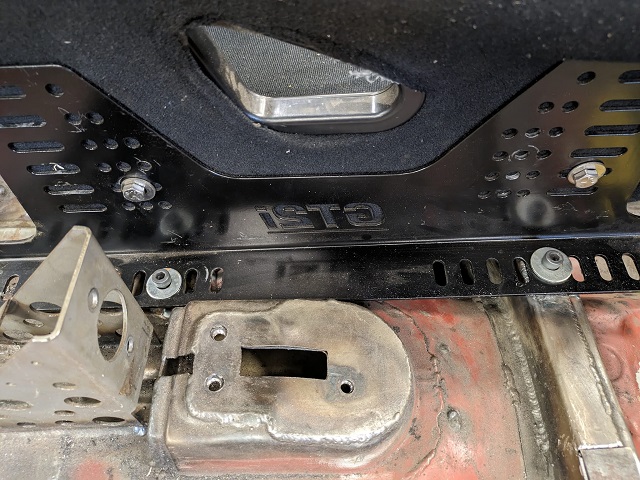

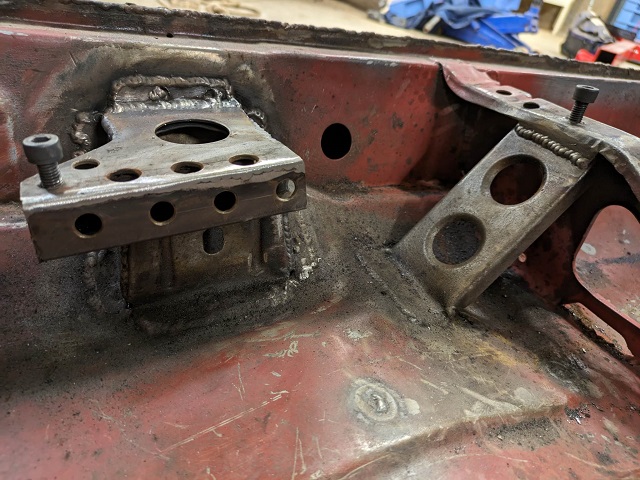

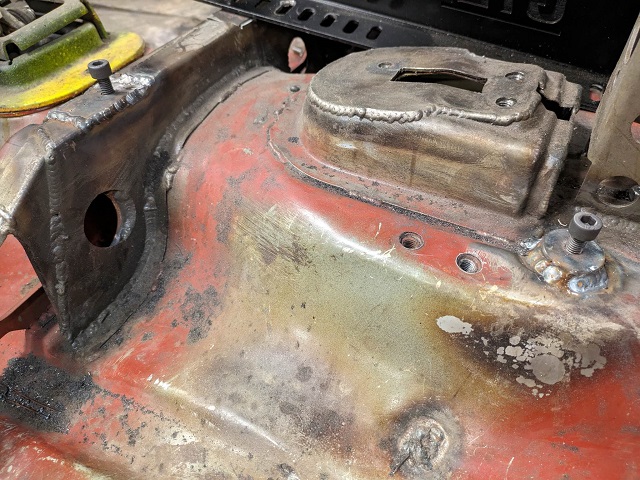

Support de fixation siège baquet
renfort fixation siege 205 gti installation baquet 205 vhc modification fixation baquet 205 groupe A

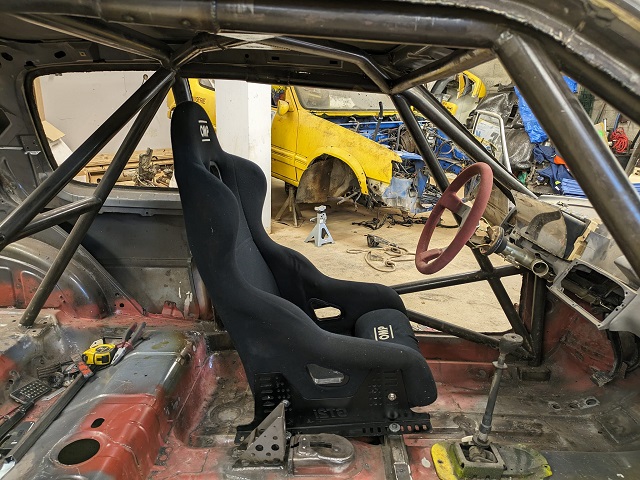

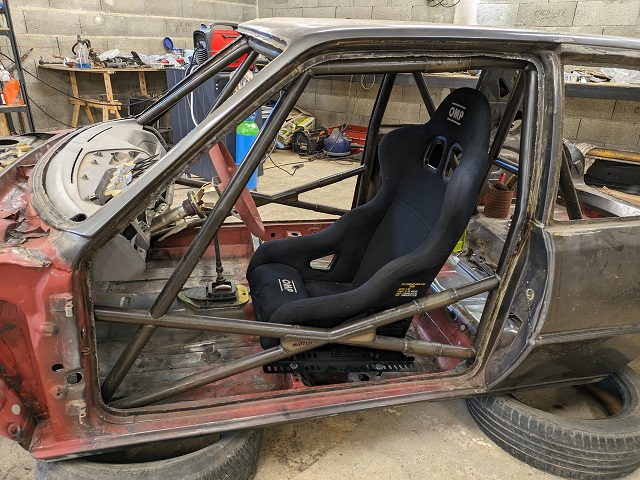

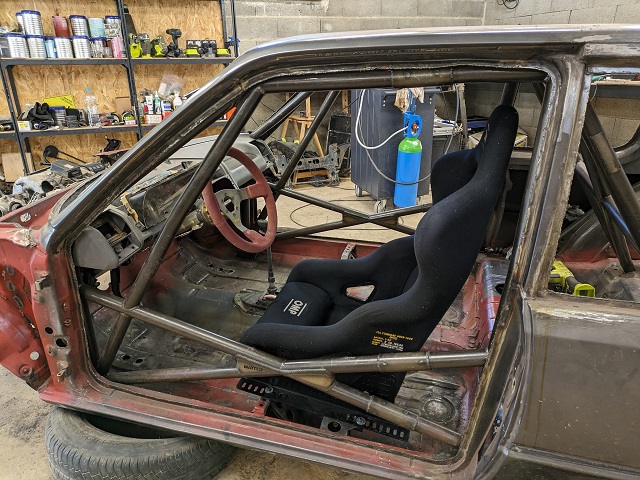

Montage à blanc baquet

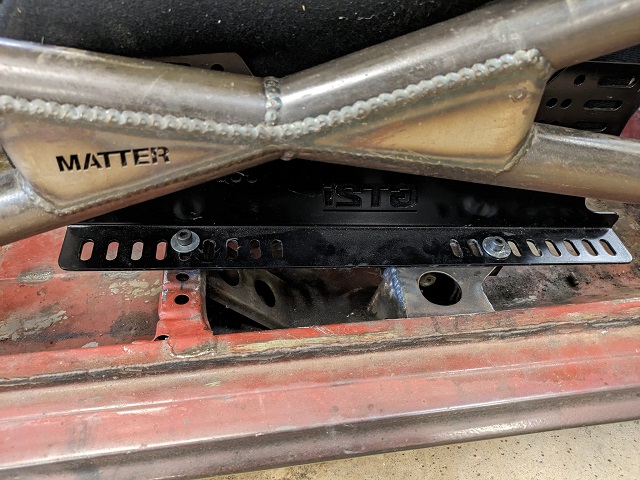

baquet gt2i 205 montage baquet 205 gti modification rail siege 205

Fixation rail baquet 205
Baquet GT2i 205 VHC
Chaine Marinen

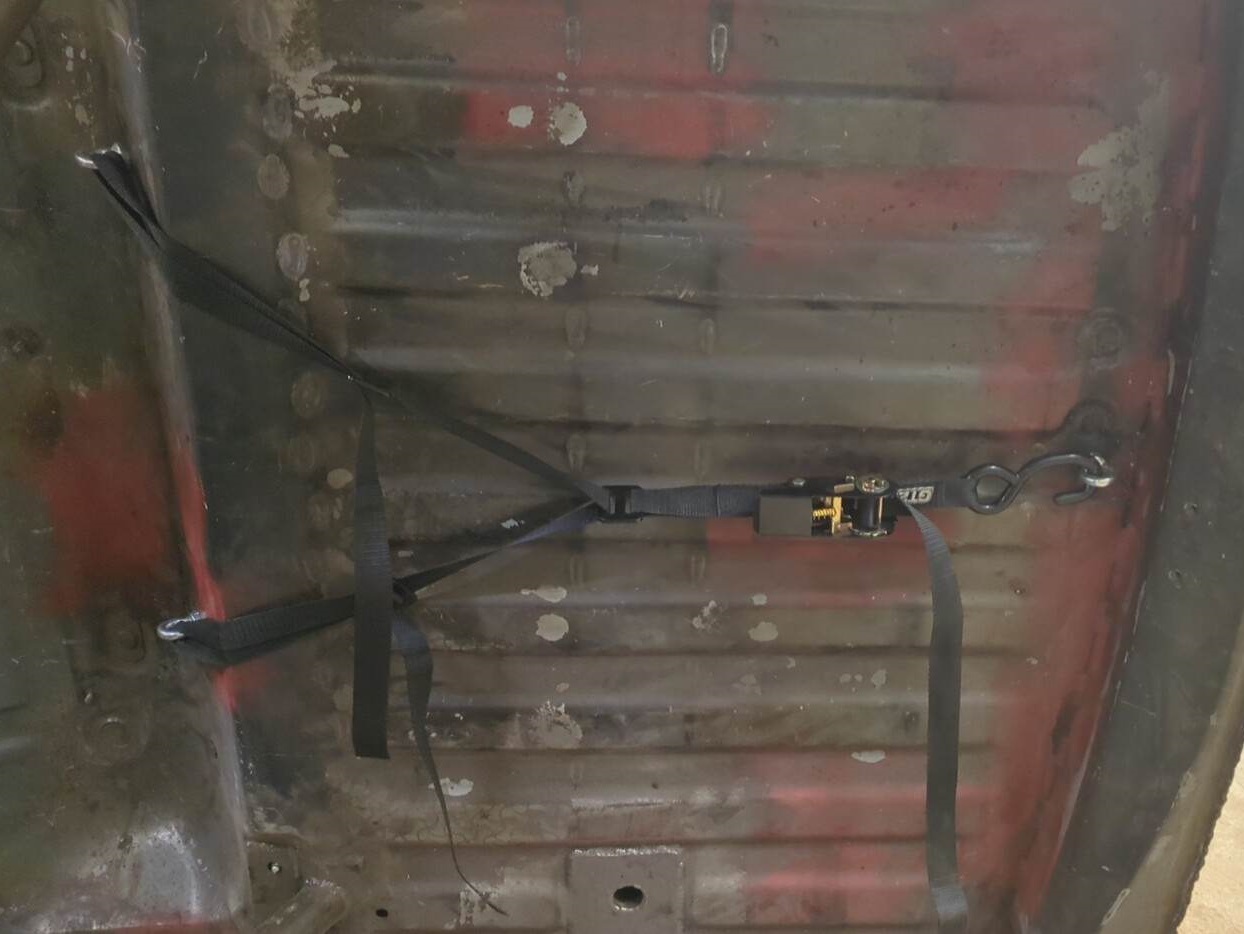

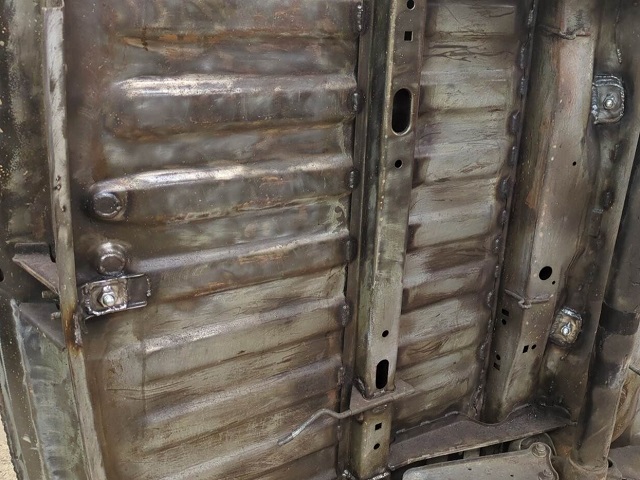

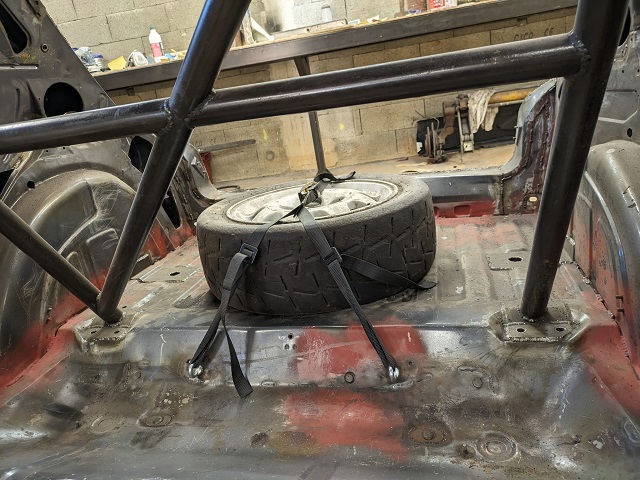

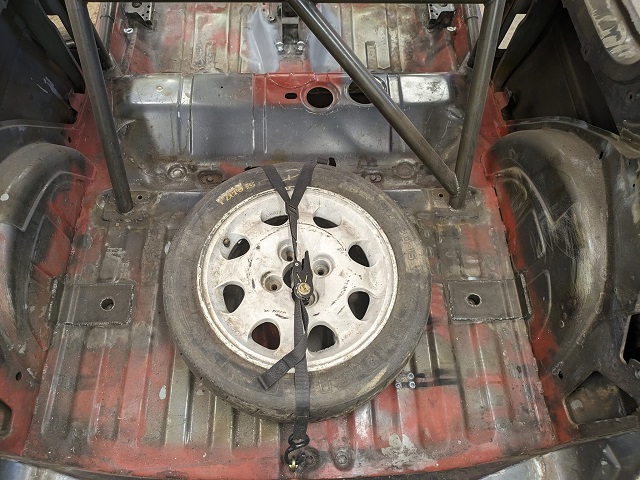

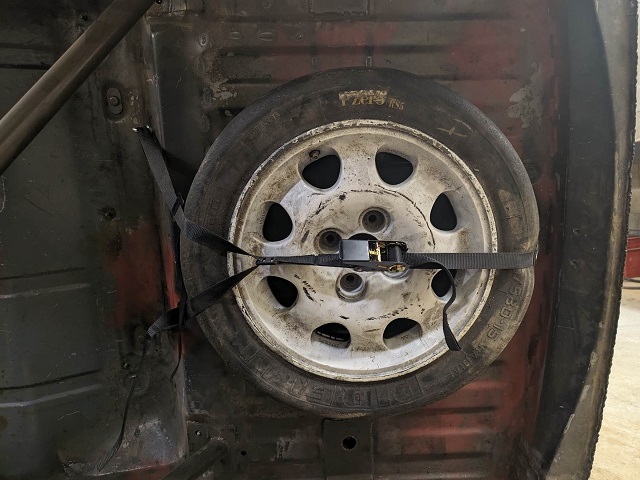

Fixation roue de secours

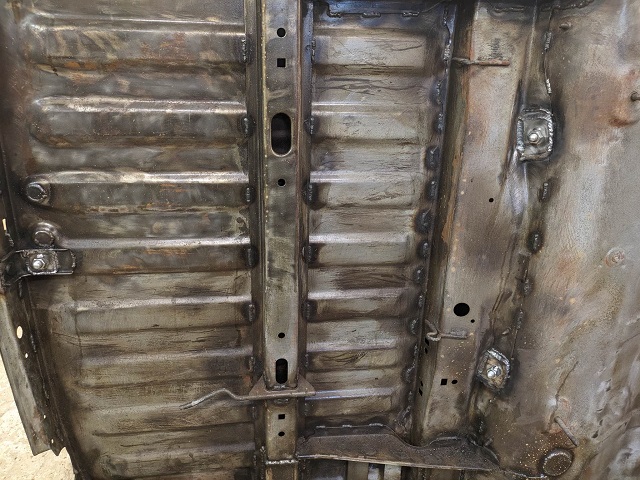

Fixation roue secours 205 groupe A roue de secours 205 VHC fixation roues de secours 205 gti

roue secours 205 gti gr.A
installation roue de secours 205 vhc
montage roue de secours gti groupe A

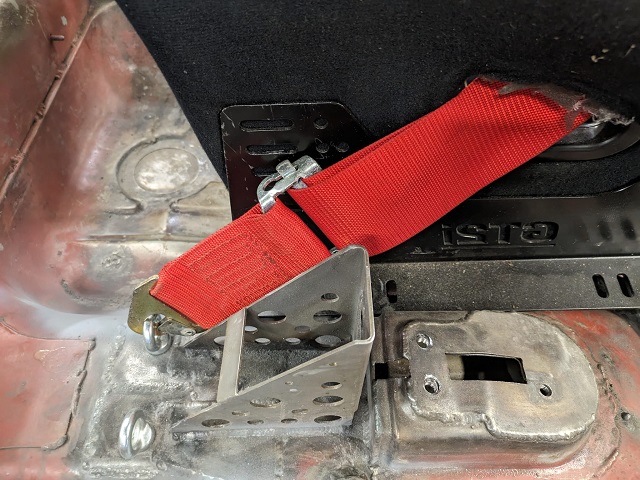

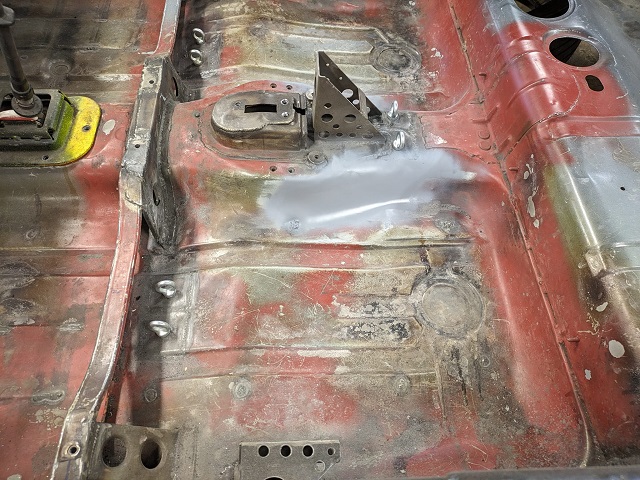

Installation point d'attache harnais baquets

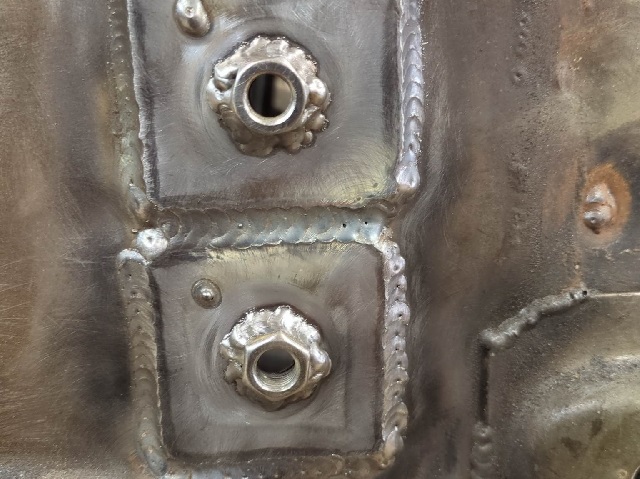

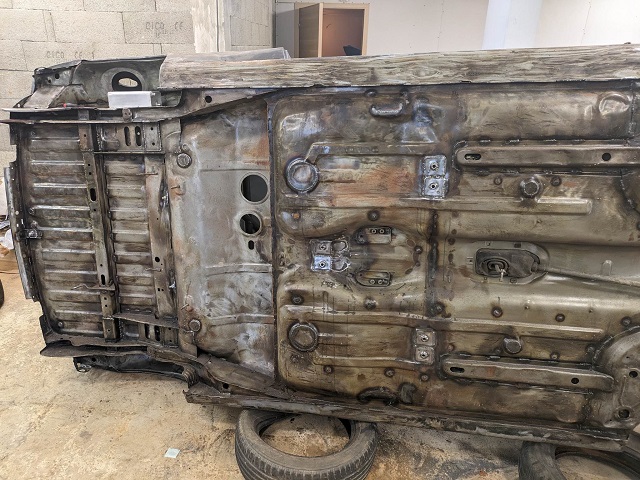

Fixation harnais 205 gti harnais GT2i 205 VHC modification harnais 205

ancrage harnais 205

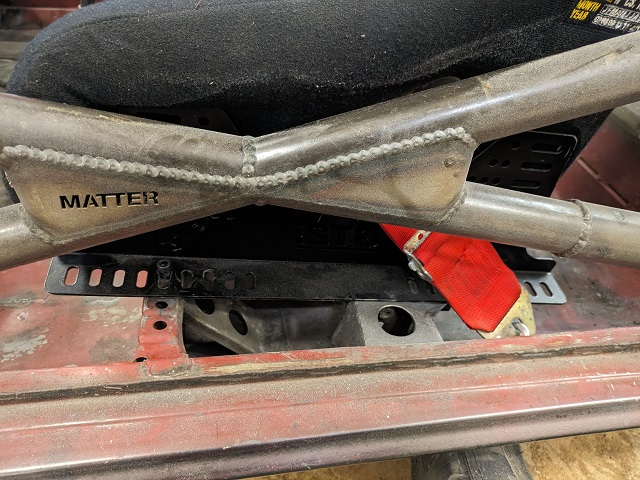

point ancrage harnais gti
Chaine Marinen

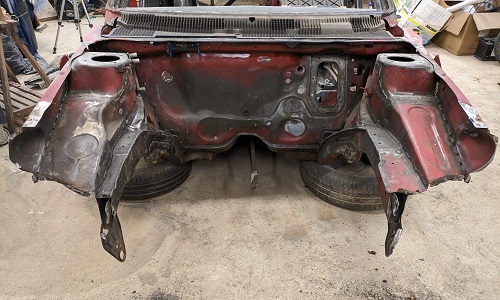

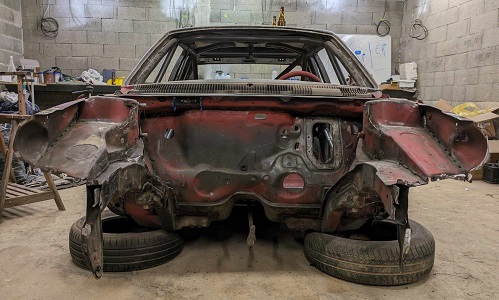

Découpe face avant tordue
face avant 205 découpe face avant 205

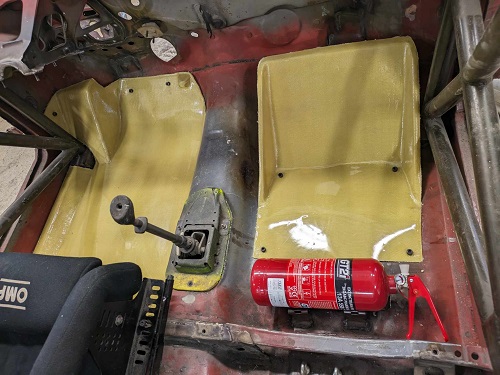

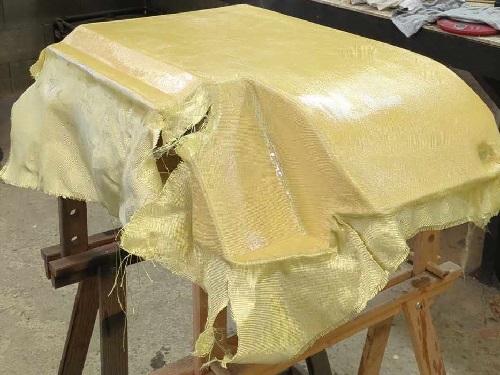

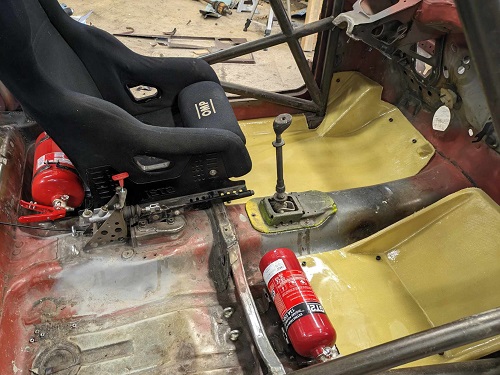

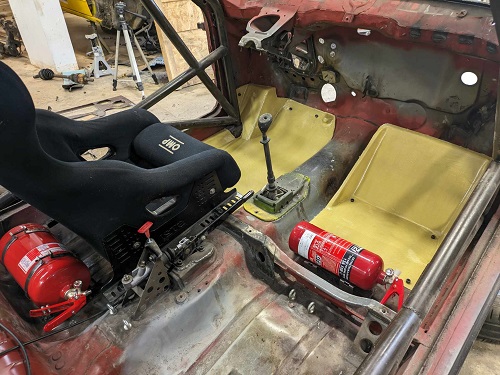

Création cale-pieds en fibre

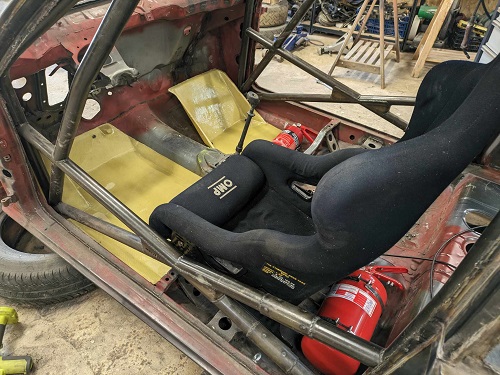

cale pied 205 rallye cale pied pilote VHC Repose pied 205 GTi groupe A

repose pied 205 rallye
cale pied 205

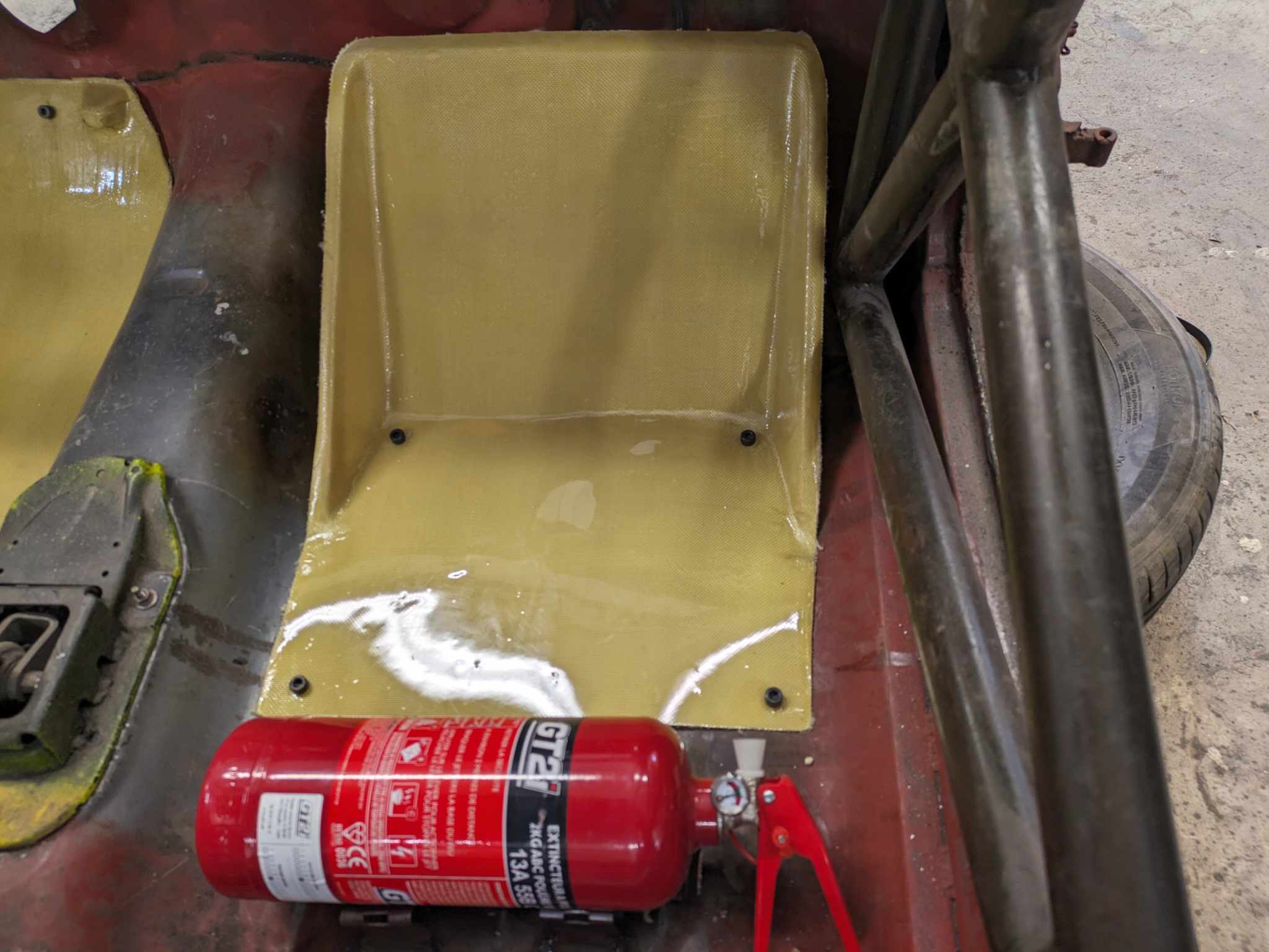

Repose pied 205

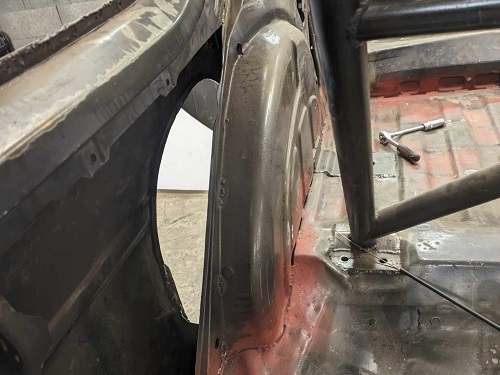

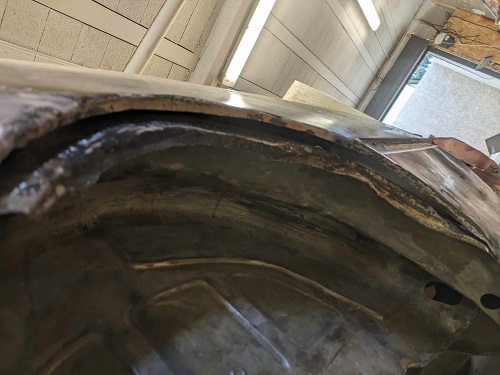

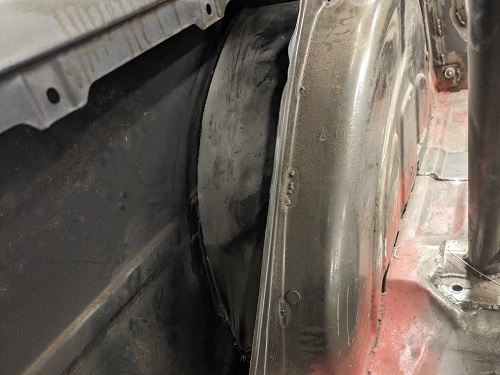

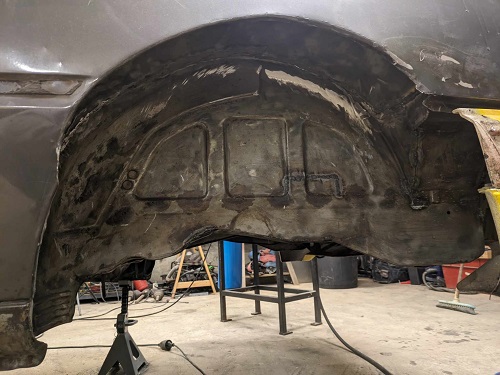

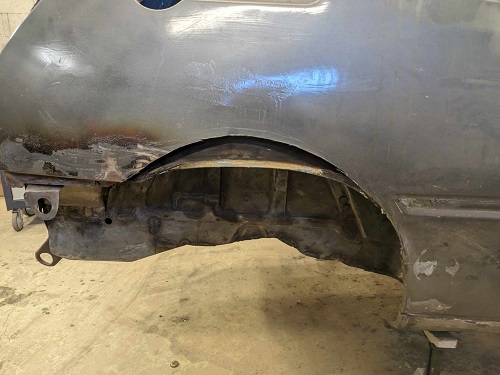

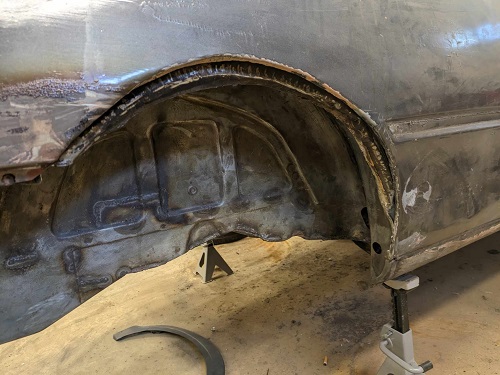

Modification ailes arrières GTi
modification aile 205 gti découpe passage roue 205 ailes arrières 205 GTi

repose pied 205 rallye
cale pied 205
Repose pied 205

Mise à jour le 11mar24, à suivre...
