Différence des moyeux 205GTI 1.6 & 205GTi 1.9 / 309 moteur XU
| Comparatif moyeux 205GTI 1.6 & 1.9 (identique 309 moteur XU) |
|
|

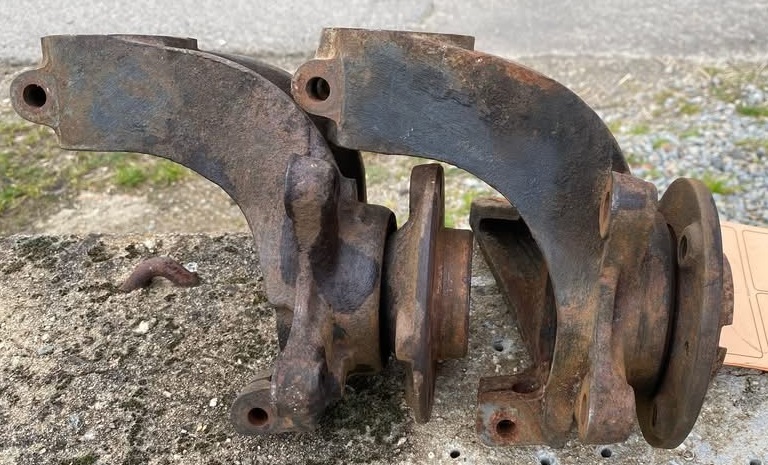

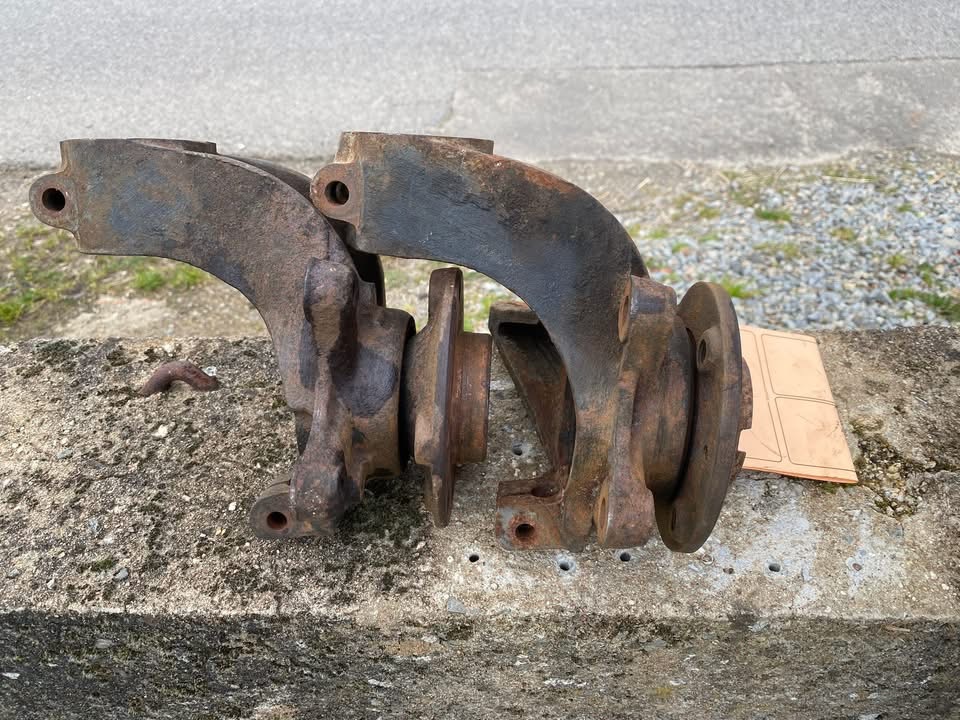

On peut constater un déport plus important (10mm) du moyeu de 205 GTi 1.6 par rapport au modèle pour 205 GTi 1.9. Note : Le moyeu de 205GTi 1.9 est identique au modèle pour 205rallye. Le moyeu de 205GTi 1.9 est identique au modèle pour 309 à moteur XU et TU<03/89. |
||
|

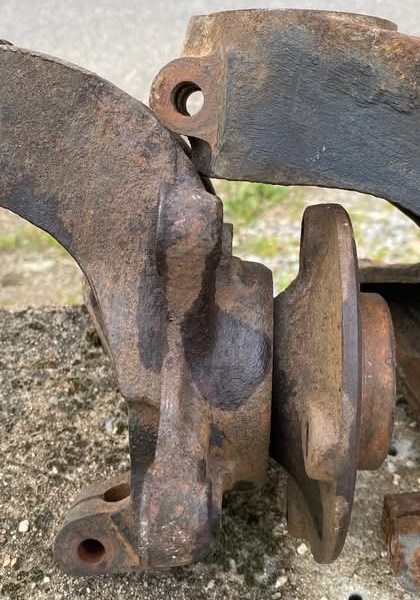

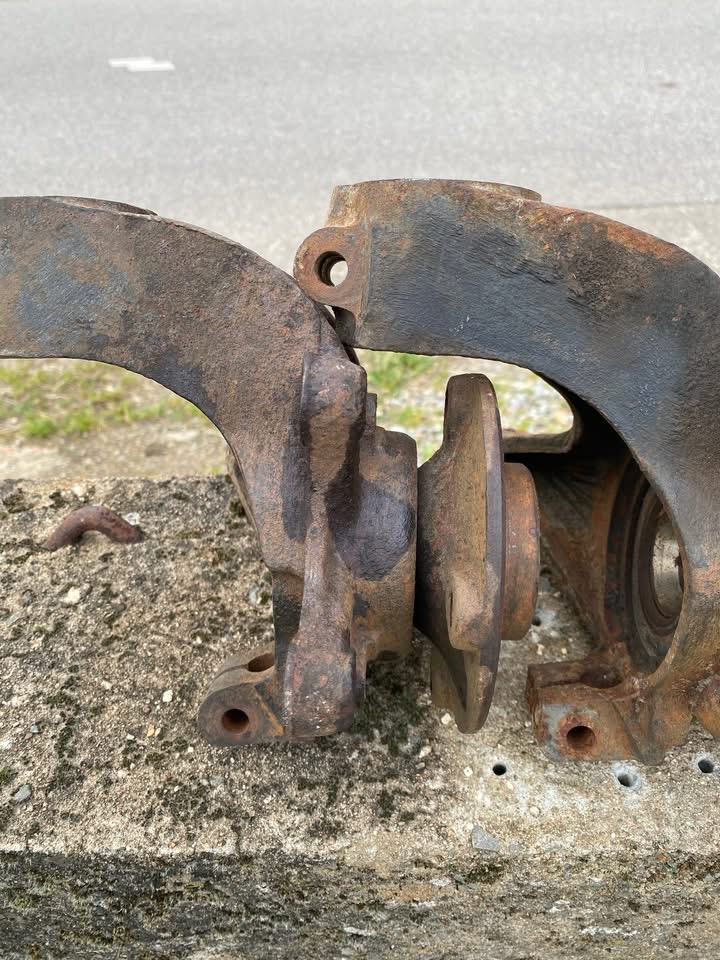

← moyeu 205GTi 1.6
Nombre de cannelures de cardan : 21

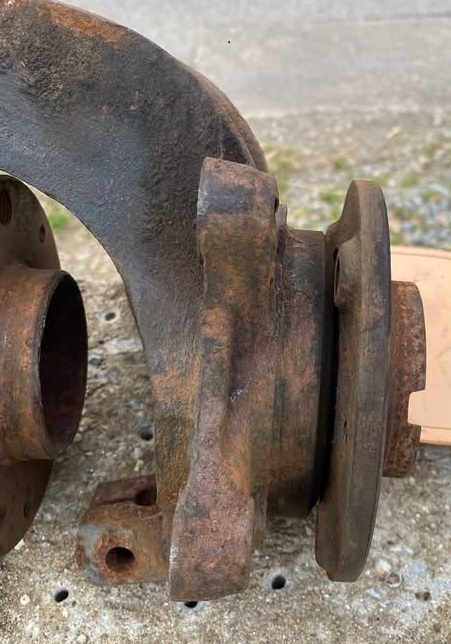

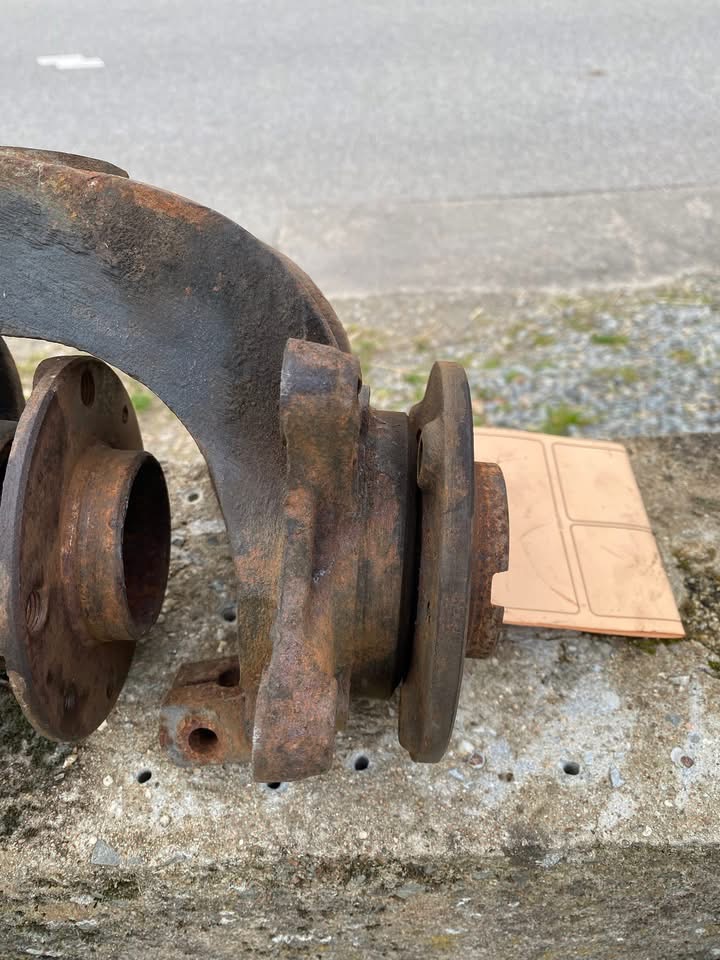

Roulement : ⌀ int. : 35mm ⌀ ext. : 72mm moyeu 205GTi 1.9 →
Nombre de cannelures de cardan : 25
Roulement : ⌀ int. : 42mm ⌀ ext. : 82mm |
|
| Ces deux moyeux ne sont pas interchangeables en raison de la différence de dimensions du roulement. |
Pour vous aider à vous y retrouver, faites en sorte de conserver la configuration du montage d'origine de la 309, avec les cardans associés, que voici:
(Les motorisations Y2, J2, E1, G1, G2 sont des moteurs Talbot Simca)
Nombre de dents cannelures sortie différentiel boites MA: 22dents
Nombre de dents cannelures sortie différentiel boites BE: 24dents
| Réf. moyeu | Train AV 205 - Réf. OEM : Avant 91 / A partir 91 | Train AV 309 - Réf. OEM : Tous modèles |
|
3307 69 Cannelures: 25dents Cardans: M24x150 équivalent 3307 72 |
• GTi 1.9(130 & 122cv) • Véhicules avec ABS sauf TU24 |
• Moteurs TU3S & TU3M jusqu'à 03/89 • Moteurs carburateur Y2, J2 • Moteurs XU • Moteurs XUD |
|
3307 49 Cannelures: 21dents Cardans: M20x150 |
• Tous moteurs carburateur, sauf TU24, sauf ABS • XUD sauf ABS |
• Moteurs TU1, TU1M, TU3, TU3A, TU3-2 • TU3S & TU3M à partir 03/89 • Moteurs carburateur E1, G1, G2 |
|
3307 50 Cannelures: 21dents Cardans: M20x150 |
• GTi 1.6 et 1.9 Gentry/CTi(105cv) sauf ABS • TU 24 |
X |
| Réf. roulement | Train AV 205 - Réf. OEM : Avant 91 / A partir 91 | Train AV 309 - Réf. OEM : Tous modèles |
|
3350 16 ⌀42x⌀82 - e=36mm équivalent 3326 35 |
• GTi 1.9(130 & 122cv) • Autres véhicules avec ABS |
• Moteurs TU3S & TU3M jusqu'à 03/89 • Moteurs carburateur Y2, J2 • Moteurs XU |
|
3350 17 ⌀35x⌀72 - e=33mm équivalent 3326 31 |
• Tous moteurs sauf GTi 1.9(130 & 122cv) • Sauf véhicules avec ABS |
• Moteurs TU1, TU1M, TU3, TU3A, TU3-2 • TU3S & TU3M à partir 03/89 • Moteurs carburateur E1, G1, G2 |
| Réf. pivot | Train AV 205 - Réf. OEM : Avant 91 / A partir 91 | Train AV 309 - Réf. OEM : Tous modèles | ||
|
3646 20 (gauche) 3647 20 (droit) |
• GTi 1.9(130 & 122cv uniquement) • Autres véhicules avec ABS |
• Moteurs TU3S & TU3M jusqu'à 03/89 • Moteurs carburateur Y2, J2 • Moteurs XU |
||
|
3646 17 (gauche) 3647 17 (droit) |
• Tous moteurs sauf GTi 1.9(130 & 122cv) • Sauf véhicules avec ABS |
• Moteurs TU1, TU1M, TU3, TU3A, TU3-2 • TU3S & TU3M à partir 03/89 • Moteurs carburateur E1, G1, G2 |
||
|
3646 26 (gauche) 3647 26 (droit) |
X | • Moteurs XU avec ABS | ||
|
Des pivots de 306 peuvent être installés à la place de modèles de 309, mais uniquement les modèles avant 97 disposant d'un trou de rotule de 16mm. Attention au choix du roulement (⌀72 ou ⌀82mm) Dans ce cas là, le carrossage sera différent de la 205/309. Voir Réf. OEM 306 série 1. |
||||
