GNSS

GNSS (Global Navigation Satellite System) n'est pas un réseau en soi mais la désignation générale d'un couverture satellitaire.

Il ne s'agit donc pas de la performance du capteur interne au GPS mais de la possibilité de se raccorder à un réseau satellitaire (GNSS).
A ce jour (18dec21), il existe 6 réseaux satellitaires destinés au positionnement mais seuls les deux plus anciens, GPS (US) ET GLONASS (Russe) sont les plus utilisés bien que Galileo commence à émerger grâce aux derniers GPS.

Couverture réseau satellitaires
Nom	Global Positioning System: réseau américain	Signal
GPS	Global Positioning System: réseau américain	L1, L2 & L5 (+ autres)
GLONASS	GLObal NAvigation Satellite System: réseau Russe	G1, G2 (+ autres)
Galileo	Réseau Européen	E1 & E5 (+ autres)
QZSS	Quasi Zenith Satellite System: réseau Japonais	L1, L2, L5 (+ autres)
IRNSS	Indian Regional Navigation Satellite System: réseau indien	L5 (+ autres)
BEIDOU	Parfois appelé BDS pour Beidou Navigation Satellite System: réseau chinois	B1 & B2 (+ autres)
Les fréquences L1 (GPS), G1 (GLONASS), E1 (Galileo), B1 (Beidou) sont identiques: 1 575,42MHz La fréquence L2 est réservée à un usage militaire: 1 227,60MHz. La fréquence L5 nécessite un récepteur spécifique: 1 176.45MHz.

Les premiers GPS ainsi que les versions récentes de base utilisent exclusivement le GNSS de type GPS (US - L1)
Mais afin d'augmenter le choix des satellites, notamment en cas de risque de difficulté de reception, certains GPS peuvent se connecter sur d'autres GNSS.

Ces diverses modes de réceptions n'apportent pas une meilleure précision en soit mais un meilleur choix du réseau satellitaire. C'est à dire que si la position du récepteur trouve une connexion, à un moment donné, avec 4 satellites GPS ou 8 satellites GLONASS, l'appareil de navigation se connectera sur le réseau GLONASS et donc affichera une position plus affinée.

Une combinaison de satellites de plusieurs GNSS peut être effectuée pour les instruments de navigation plus avancés que les modèles de base afin d'affiner la position au maximum de ses possibilités.

Suivant ses caractéristiques, ces GPS peuvent établir une position suivant les GNSS:
  • GPS + GLONASS (le plus fréquent)
ou
  • GPS + Galileo
ou
  • GPS + GLONASS + Galileo

Combinaison GNSS GPS + GLONASS →

Note: L'accès à la couverture satellitaire IRNSS (Inde, appelée aussi NAVIC) nécessite un récepteur spécifique L5 équipant les GPS dotés de la fonction "Multi-Band". De plus la couverture japonaise QZSS, bien que porteuse de la fréquence L1, n'est proposée que sur ce même type de GPS par Garmin.

Chaque satellite est identifié par un code "PRN" (Pseudo Random Noise-Code) qui le caractérise de manière non univoque par la fonction qu'il occupe dans la constellation et par un code "SVN" (Satellite Vehicle Number) qui est le numéro physique d'un satellite a un instant donné qui émet le code PRN. Quand le satellite arrive en fin de vie, on alloue son code PRN à un autre satellite mais a un numéro SVN supérieur.
Le numéro affiché en bas de page de suivi de satellites est le NMEA et, uniquement pour la constellation GPS (US), correspond au PRN-Code.
Raison pour laquelle Garmin, constructeur américain, indique PRN au lieu de NMEA pour simplifier les descriptifs.

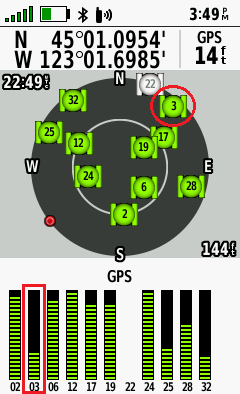

Exemple: Satellite américain GPS PRN 03
Nom	Date de lancement	Fin d'exploitation	SVN Id	PRN-Code	NMEA
USA-10	09oct1985	13apr1994	11	03	03
USA-117	28mar1996	02aug2014	33	03	03
USA-258	29oct2014	en opération	69	03	03
Pour la constellation GPS (US): NMEA = PRN

La lecture du NMEA sur la page satellite donne une indication de la couverture satellitaire GNSS utilisée par le GPS.

NMEA

PRN-Code

SVN

Caractéristiques

Particularités

01 - 32

43 - 78

GPS (US)

PRN=NMEA

65 - 96

G01 - G32

719 - 760

GLONASS (Russe)

PRN=NMEA-64

33 - 64

120- 151

N/A

Satellites SBAS (EGNOS, WAAS, SDCM, GAGAN, MSAS)

PRN=NMEA-87

I01 - I07

I001 - I009

IRNSS (Inde)

Page satellite distincte

137 - 199

001 - 005

QZSS (Japon)

Page satellite distincte

C01 - C61

C005 - C230

BEIDOU( Chine)

Dépend du GPS

E01 - E36

E101 - E222

Galileo

Page satellite distincte

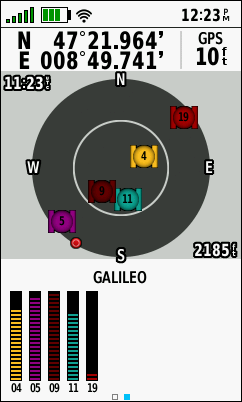

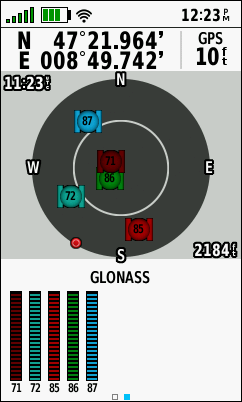

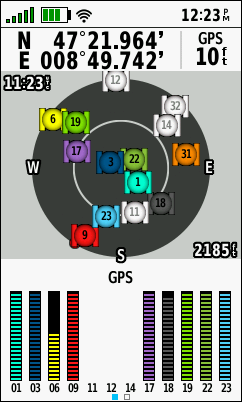

GPSMAP 66s / GPS	GPSMAP 66s / GLONASS	GPSMAP 66s / Galileo
Note: le systeme SBAS (WAAS/EGNOS) est désactivé dans ces exemples

Liste des satellites des GNSS (liste non exhaustive)

GPS
GLONASS
BeiDou
Galileo
QZSS
NAVIC (IRNSS)

*1 Orbit Type:
MEO = Medium Earth Orbit
GEO = Geostationary Orbit
IGSO = Inclined Geosynchronous Orbit
QZO = Quasi zenith satellite orbit

*2 Clock:
RB = Rubidium, CS = Cesium
PHM = Passive Hydrogen Maser
RAFS = Rubidium Atomic Frequency Standard
HMAC = Hydrogen Maser Atomic Clock.

Note: Les satellites type SBAS ne sont pas indiqués.
Source: List of Positioning Satellites.

GPS

PRN	SVN	Satellite	Launch Date (aaa/mm/jj)	Orbit (*1)	Positioning Signals	Clock(*2)
13	43	GPS 2R-2	1997/07/23	MEO	L1C/A	RB
20	51	GPS 2R-4	2000/05/11	MEO	L1C/A	RB
16	56	GPS 2R-8	2003/01/29	MEO	L1C/A	RB
21	45	GPS 2R-9	2003/03/31	MEO	L1C/A	RB
22	47	GPS 2R-10	2003/12/21	MEO	L1C/A	RB
19	59	GPS 2R-11	2004/03/20	MEO	L1C/A	RB
2	61	GPS 2R-13	2004/11/06	MEO	L1C/A	RB
17	53	GPS 2R-14M	2005/09/26	MEO	L1C/A, L2C	RB
31	52	GPS 2R-15M	2006/09/25	MEO	L1C/A, L2C	RB
12	58	GPS 2R-16M	2006/11/17	MEO	L1C/A, L2C	RB
15	55	GPS 2R-17M	2007/10/17	MEO	L1C/A, L2C	RB
29	57	GPS 2R-18M	2007/12/20	MEO	L1C/A, L2C	RB
7	48	GPS 2R-19M	2008/03/15	MEO	L1C/A, L2C	RB
5	50	GPS 2R-21M	2009/08/17	MEO	L1C/A, L2C	RB
25	62	GPS 2F-1	2010/05/28	MEO	L1C/A, L2C, L5	RB
1	63	GPS 2F-2	2011/07/16	MEO	L1C/A, L2C, L5	RB
24	65	GPS 2F-3	2012/10/04	MEO	L1C/A, L2C, L5	CS
27	66	GPS 2F-4	2013/05/15	MEO	L1C/A, L2C, L5	RB
30	64	GPS 2F-5	2014/02/21	MEO	L1C/A, L2C, L5	RB
6	67	GPS 2F-6	2014/05/17	MEO	L1C/A, L2C, L5	RB
9	68	GPS 2F-7	2014/08/02	MEO	L1C/A, L2C, L5	RB
3	69	GPS 2F-8	2014/10/29	MEO	L1C/A, L2C, L5	RB
26	71	GPS 2F-9	2015/03/25	MEO	L1C/A, L2C, L5	RB
8	72	GPS 2F-10	2015/07/15	MEO	L1C/A, L2C, L5	CS
10	73	GPS 2F-11	2015/10/31	MEO	L1C/A, L2C, L5	RB
32	70	GPS 2F-12	2016/02/05	MEO	L1C/A, L2C, L5	RB
4	74	GPS 3-1	2018/12/23	MEO	L1C/A, L2C, L5	RB
18	75	GPS 3-2	2019/08/22	MEO	L1C/A, L2C, L5	RB
23	76	GPS 3-3	2020/06/30	MEO	L1C/A, L2C, L5	RB
14	77	GPS 3-4	2020/11/05	MEO	L1C/A, L2C, L5	RB
11	78	GPS 3-5	2021/06/17	MEO	L1C/A, L2C, L5	RB

GPS Constellation Status (U.S. Coast Guard Navigation Center)

GLONASS

SVN	Satellite	Launch Date (aaa/mm/jj)	Orbit (*1)	Positioning Signals	Clock(*2)
719	GLONASS-M (2432)	2007/10/26	MEO	G1C, G2C	CS
720	GLONASS-M (2433)	2007/10/26	MEO	G1C, G2C	CS
721	GLONASS-M (2434)	2007/12/25	MEO	G1C, G2C	CS
723	GLONASS-M (2436)	2007/12/25	MEO	G1C, G2C	CS
730	GLONASS-M (2456)	2009/12/14	MEO	G1C, G2C	CS
733	GLONASS-M (2457)	2009/12/14	MEO	G1C, G2C	CS
732	GLONASS-M (2460)	2010/03/01	MEO	G1C, G2C	CS
735	GLONASS-M (2461)	2010/03/01	MEO	G1C, G2C	CS
736	GLONASS-M (2464)	2010/09/02	MEO	G1C, G2C	CS
743	GLONASS-M (2475)	2011/11/04	MEO	G1C, G2C	CS
744	GLONASS-M (2476)	2011/11/04	MEO	G1C, G2C	CS
745	GLONASS-M (2477)	2011/11/04	MEO	G1C, G2C	CS
747	GLONASS-M (2485)	2013/04/26	MEO	G1C, G2C	CS
754	GLONASS-M (2491)	2014/03/23	MEO	G1C, G2C	CS
755	GLONASS-M+ (2500)	2014/06/14	MEO	G1C, G2C, L3	CS
702	GLONASS-K1 (2501)	2014/11/30	MEO	G1C, G2C, L3	CS
751	GLONASS-M+ (2514)	2016/02/06	MEO	G1C, G2C	CS
753	GLONASS-M (2516)	2016/05/29	MEO	G1C, G2C	CS
752	GLONASS-M (2522)	2017/09/22	MEO	G1C, G2C	CS
756	GLONASS-M (2527)	2018/06/16	MEO	G1C, G2C	CS
757	GLONASS-M (2529)	2018/11/03	MEO	G1C, G2C	CS
758	GLONASS-M (2534)	2019/05/27	MEO	G1C, G2C	CS
759	GLONASS-M (2544)	2019/12/11	MEO
760	GLONASS-M (2545)	2020/03/16	MEO
705	GLONASS-K1 (2547)	2020/10/25	MEO

GLONASS Constellation Status (IAC; Information and Analysis Center for Positioning, Navigation and Timing)

BeiDou

PRN	SVN	Satellite	Launch Date (aaa/mm/jj)	Orbit (*1)	Positioning Signals	Clock(*2)
C06	C005	BEIDOU-IGSO1	2010/07/31	IGSO	B1, B2, B3	RB
C04	C006	BEIDOU-G4	2010/10/31	GEO	B1, B2, B3	RB
C07	C007	BEIDOU-IGSO2	2010/12/17	IGSO	B1, B2, B3	RB
C08	C008	BEIDOU-IGSO3	2011/04/09	IGSO	B1, B2, B3	RB
C09	C009	BEIDOU-IGSO4	2011/07/26	IGSO	B1, B2, B3	RB
C10	C010	BEIDOU-IGSO5	2011/12/01	IGSO	B1, B2, B3	RB
C05	C011	BEIDOU-G5	2012/02/24	GEO	B1, B2, B3	RB
C11	C012	BEIDOU-M3	2012/04/29	MEO	B1, B2, B3	RB
C12	C013	BEIDOU-M4	2012/04/29	MEO	B1, B2, B3	RB
C14	C015	BEIDOU-M6	2012/09/18	MEO	B1, B2, B3	RB
C02	C016	BEIDOU-G6	2012/10/25	GEO	B1, B2, B3	RB
C31	C101	BEIDOU I1-S	2015/03/30	IGSO	B1, B2, B3	RB
C57	C102	BEIDOU M1-S	2015/07/25	MEO	B1, B2, B3	RB
C58	C103	BEIDOU M2-S	2015/07/25	MEO	B1, B2, B3	RB
C18	C104	BEIDOU I2-S	2015/09/29	IGSO	B1, B2, B3	HMAC
C03	C018	BEIDOU-G7	2016/06/12	GEO	B1, B2, B3	RB
C13	C017	BEIDOU-IGSO6	2016/10/11	IGSO	B1, B2, B3	RB
C19	C201	BEIDOU-3M1	2017/11/05	MEO	B1, B2, B3	RB
C20	C202	BEIDOU-3M2	2017/11/05	MEO	B1, B2, B3	RB
C27	C203	BEIDOU-3M7	2018/01/11	MEO	B1, B2, B3	HMAC
C28	C204	BEIDOU-3M8	2018/01/11	MEO	B1, B2, B3	HMAC
C21	C206	BEIDOU-3M3	2018/02/12	MEO	B1, B2, B3	RB
C22	C205	BEIDOU-3M4	2018/02/12	MEO	B1, B2, B3	RB
C29	C207	BEIDOU-3M9	2018/03/29	MEO	B1, B2, B3	HMAC
C30	C208	BEIDOU-3M10	2018/03/29	MEO	B1, B2, B3	HMAC
C16	C019	BEIDOU-IGSO7	2018/07/09	IGSO	B1, B2, B3	RB
C23	C209	BEIDOU-3M5	2018/07/29	MEO	B1, B2, B3	RB
C24	C210	BEIDOU-3M6	2018/07/29	MEO	B1, B2, B3	RB
C26	C211	BEIDOU-3M11	2018/08/24	MEO	B1, B2, B3	HMAC
C25	C212	BEIDOU-3M12	2018/08/24	MEO	B1, B2, B3	HMAC
C32	C213	BEIDOU-3M13	2018/09/19	MEO	B1, B2, B3	RB
C33	C214	BEIDOU-3M14	2018/09/19	MEO	B1, B2, B3	RB
C35	C215	BEIDOU-3M15	2018/10/15	MEO	B1, B2, B3	HMAC
C34	C216	BEIDOU-3M16	2018/10/15	MEO	B1, B2, B3	HMAC
C59	C217	BEIDOU-3G1	2018/11/01	GEO	B1, B2, B3	HMAC
C36	C218	BEIDOU-3M17	2018/11/18	MEO	B1, B2, B3	RB
C37	C219	BEIDOU-3M18	2018/11/18	MEO	B1, B2, B3	RB
C38	C220	BEIDOU-3 IGSO-1	2019/04/20	IGSO	B1, B2, B3	HMAC
C01	C020	BEIDOU-G8	2019/05/17	GEO	B1, B2, B3	RB
C39	C221	BEIDOU-3 IGSO-2	2019/06/24	IGSO	B1, B2, B3	HMAC
C45	C223	BEIDOU-3M23	2019/09/23	MEO	B1, B2, B3	RB
C46	C222	BEIDOU-3M24	2019/09/23	MEO	B1, B2, B3	RB
C40	C224	BEIDOU-3 IGSO-3	2019/11/05	IGSO	B1, B2, B3	HMAC
C43	C226	BEIDOU-3M21	2019/11/23	MEO	B1, B2, B3	HMAC
C44	C225	BEIDOU-3M22	2019/11/23	MEO	B1, B2, B3	HMAC
C41	C227	BEIDOU-3M19	2019/12/16	MEO	B1, B2, B3	HMAC
C42	C228	BEIDOU-3M20	2019/12/16	MEO	B1, B2, B3	HMAC
C60	C229	BEIDOU-3G2	2020/03/09	GEO	B1, B2, B3	HMAC
C61	C230	BEIDOU-3G3	2020/06/23	GEO	B1, B2, B3	HMAC

BeiDou Constellation Status (CSNO-TARC; Test and Assessment Research Center of China Satellite Navigation Office)

Galileo

PRN	SVN	Satellite	Launch Date (aaa/mm/jj)	Orbit (*1)	Positioning Signals	Clock(*2)
E11	E101	IOV-1,Galileo PFM	2011/10/21	MEO	E1, E5a, E5b, E6	PHM
E12	E102	IOV-2,Galileo FM2	2011/10/21	MEO	E1, E5a, E5b, E6	RAFS
E19	E103	IOV-3,Galileo FM3	2012/10/12	MEO	E1, E5a, E5b, E6	PHM
E20	E104	IOV-4,Galileo FM4	2012/10/12	MEO	E1, E5a, E5b, E6	RAFS
E18	E201	FOC-1	2014/08/22	MEO	E1, E5a, E5b, E6	RAFS & PHM
E14	E202	FOC-2	2014/08/22	MEO	E1, E5a, E5b, E6	RAFS & PHM
E26	E203	FOC-3	2015/03/27	MEO	E1, E5a, E5b, E6	RAFS & PHM
E22	E204	FOC-4	2015/03/27	MEO	E1, E5a, E5b, E6	RAFS & PHM
E24	E205	FOC-5	2015/09/11	MEO	E1, E5a, E5b, E6	RAFS & PHM
E30	E206	FOC-6	2015/09/11	MEO	E1, E5a, E5b, E6	RAFS & PHM
E08	E208	FOC-8	2015/12/17	MEO	E1, E5a, E5b, E6	RAFS & PHM
E09	E209	FOC-9	2015/12/17	MEO	E1, E5a, E5b, E6	RAFS & PHM
E01	E210	FOC-10	2016/05/24	MEO	E1, E5a, E5b, E6	RAFS & PHM
E02	E211	FOC-11	2016/05/24	MEO	E1, E5a, E5b, E6	RAFS & PHM
E07	E207	FOC-7	2016/11/17	MEO	E1, E5a, E5b, E6	RAFS & PHM
E03	E212	FOC-12	2016/11/17	MEO	E1, E5a, E5b, E6	RAFS & PHM
E04	E213	FOC-13	2016/11/17	MEO	E1, E5a, E5b, E6	RAFS & PHM
E05	E214	FOC-14	2016/11/17	MEO	E1, E5a, E5b, E6	RAFS & PHM
E21	E215	FOC-15	2017/12/12	MEO	E1, E5a, E5b, E6	RAFS & PHM
E25	E216	FOC-16	2017/12/12	MEO	E1, E5a, E5b, E6	RAFS & PHM
E27	E217	FOC-17	2017/12/12	MEO	E1, E5a, E5b, E6	RAFS & PHM
E31	E218	FOC-18	2017/12/12	MEO	E1, E5a, E5b, E6	RAFS & PHM
E36	E219	FOC-19	2018/07/25	MEO	E1, E5a, E5b, E6	RAFS & PHM
E13	E220	FOC-20	2018/07/25	MEO	E1, E5a, E5b, E6	RAFS & PHM
E15	E221	FOC-21	2018/07/25	MEO	E1, E5a, E5b, E6	RAFS & PHM
E33	E222	FOC-22	2018/07/25	MEO	E1, E5a, E5b, E6	RAFS & PHM

Galileo Constellation Information (European GNSS Service Centre)

QZSS

PRN	SVN	Satellite	Launch Date (aaa/mm/jj)	Orbit (*1)	Positioning Signals	Clock(*2)
193	001	QZS01	2010/09/11	QZO	L1C/A, L1C, L2C, L5	RB
183					L1S
193					L6
194	002	QZS02	2017/06/01	QZO	L1C/A, L1C, L2C, L5	RB
184					L1S
184					L5S
194					L6
199	003	QZS03	2017/08/19	GEO	L1C/A, L1C, L2C, L5	RB
189					L1S
189					L5S
137					L1Sb
199					L6
-					Sr/Sf
195	004	QZS04	2017/10/09	QZO	L1C/A, L1C, L2C, L5	RB
185					L1S
185					L5S
195					L6
196	005	QZS1R	2021/10/26	QZO	L1C/A, L1C, L2C, L5	RB
186					L1S
186					L5S
196					L6

Constellation Information (QZSS Website)

NAVIC (IRNSS)

PRN	SVN	Satellite	Launch Date (aaa/mm/jj)	Orbit (*1)	Positioning Signals	Clock(*2)
I01	I001	IRNSS-1A	2013/07/01	IGSO	L5, S	RB
I02	I002	IRNSS-1B	2014/04/04	IGSO	L5, S	RB
I03	I003	IRNSS-1C	2014/10/15	GEO	L5, S	RB
I04	I004	IRNSS-1D	2015/03/28	IGSO	L5, S	RB
I05	I005	IRNSS-1E	2016/01/20	IGSO	L5, S	RB
I06	I006	IRNSS-1F	2016/3/10	GEO	L5, S	RB
I07	I007	IRNSS-1G	2016/04/28	GEO	L5, S	RB
	I009	IRNSS-1I	2018/04/11	IGSO	L5, S	RB

List of Navigation Satellites (ISRO; Indian Space Research Organisation)
